DS5K5 系列伺服驱动器用户手册 6 伺服增益的调整
175
6.5 手动调整
6.5.1 概述

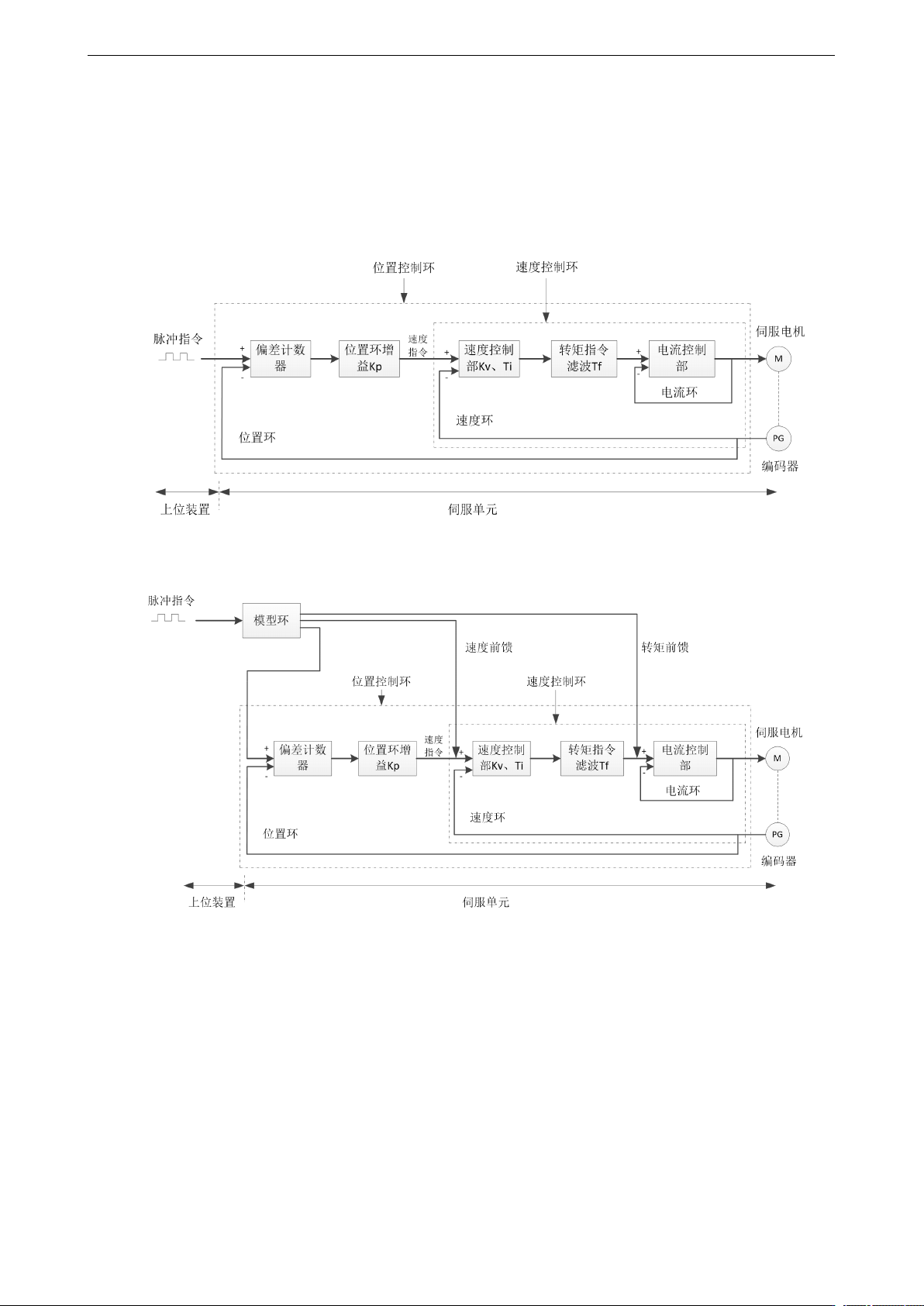

位置控制时（关闭模型环）控制框图
位置控制时（开启模型环）控制框图
伺服单元由三个反馈环（由内到外依次为：电流环、速度环、位置环）构成，越是内侧的环，越需
要提高其响应性。如果不遵守该原则，则会导致响应性变差或产生振动。其中电流环参数是固定值
可以保证充分的响应性，用户无需调整。
请在下述场合使用手动调整：
通过快速调整增益达不到预期效果时
通过自动调整增益达不到预期效果时
DS5K5 系列伺服驱动器用户手册 6 伺服增益的调整
176
6.5.2 调整步骤示例
位置模式下若自整定选择柔和模式（P2-02.0=1）时，模型环功能关闭；速度模式下位置环增益无
效。
提高响应时
1、减小转矩指令滤波时间常数（P2-35）
2、提高速度环增益（P1-00）
3、减小速度环积分时间参数（P1-01）
4、提高位置环增益（P1-02）
5、提高模型环增益（P2-49）
降低响应，防止振动和超调时
1、降低速度环增益（P1-00）
2、增大速度环积分时间常数（P1-01）
3、降低位置环增益（P1-02）
4、增大转矩指令滤波时间常数（P2-35）
5、降低模型环增益（P2-49）
6.5.3 调整的增益参数
需要调整的增益参数一般为：
P1-00 速度环增益
P1-01 速度环积分时间常数
P1-02 位置环增益
P2-35 转矩指令滤波时间常数
P2-49 模型环增益
速度环增益
由于速度环的响应性较低时会成为外侧位置环的延迟要素，因此会发生超调或者速度指令发生振
动。为此，在机械系统不发生振动的范围内，设定值越大，伺服系统越稳定，响应性越好。
参数
含义
出厂设定
单位
设定范围
修改
生效
P1-00
速度环增益
<=20P7：300
>=21P0：200
0.1Hz
10～20000
随时
即时
速度环积分时间常数
为使对微小的输入也能响应，速度环中含有积分要素。由于该积分要素对于伺服系统来说为迟延要
素，因此当时间常数设定过大时，会发生超调，或延长定位时间，使响应性变差。
速度环增益和速度环积分时间常数大致满足以下关系：
