DS5K5 系列伺服驱动器用户手册 2 伺服系统的安装
18
2. 伺服系统的安装
2.1 伺服驱动器的安装
2.1.1 安装场所
请安装在无日晒雨淋的安装柜内；
请勿在有硫化氢、氯气、氨、硫磺、氯化性气体、酸、碱、盐等腐蚀性及易燃性气体环境、可
燃物等附近使用本产品；
请不要安装在高温、潮湿、有灰尘、有金属粉尘的环境下；
请将驱动器安装在无振动场所。
2.1.2 环境条件
项目
描述
使用环境温度
-10～+55℃（-10~45℃无需降额，温度超过 45℃时需降额使用，每升高 1℃，
需降额 2%）
使用环境湿度
20~90%RH（不结露）
储存温度
-20~60℃
存储湿度
20~90%RH（不结露）
耐振动
不大于 4.9m/s
2
海拔高度
最高 2000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
2.1.3 安装标准

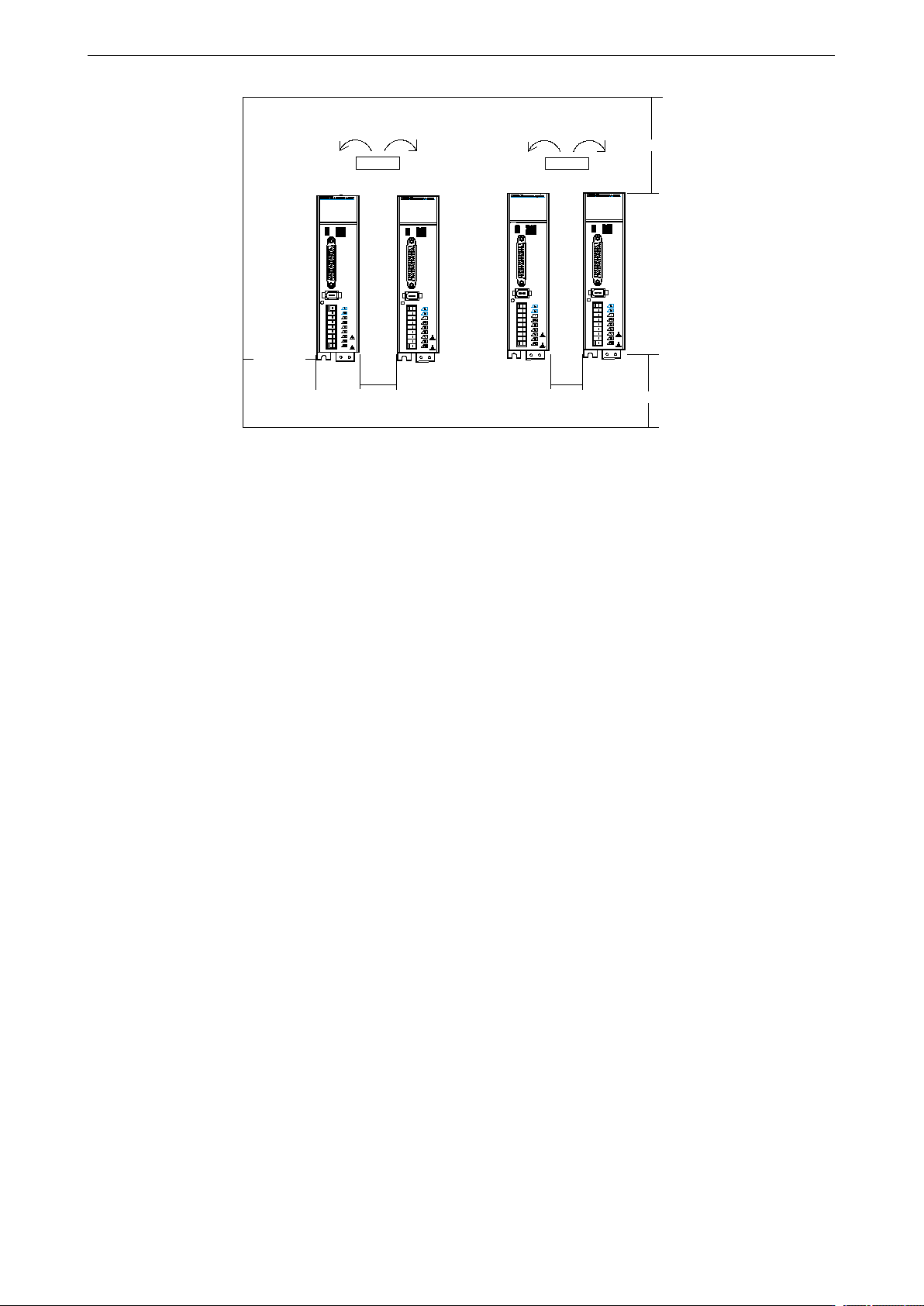

请务必遵守下图所示的控制柜内的安装标准，该标准适用于将多个伺服驱动器并排安装在控制柜内
的场合（以下简称“并排安装时”）。
以3kW及以下驱动器为例：
DS5K5 系列伺服驱动器用户手册 2 伺服系统的安装
19
30mm以上
50mm以上
风扇
风扇
10mm以上
10mm以上
50mm以上
并排安装时
如上图所示，在安装柜内并排安装驱动器时：
3kW及以下驱动器在横向两侧各留10mm以上，在纵向两侧各留50mm以上的空间；
5.5kW~7.5kW驱动器在横向两侧各留40mm以上，在纵向两侧各留80mm以上的空间；
另外，为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜内的温度保持均匀。
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使其垂直于墙壁。对
于底部配有制动电阻的驱动器，请注意安装面的散热，避免驱动器过热，产生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～+55℃（-10~45℃无需降额，温度超过45℃时需降额使用，
每升高1℃，需降额2%）
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
为了保证长期使用的可靠性，请在低于50℃的环境温度条件下使用。
DS5K5 系列伺服驱动器用户手册 2 伺服系统的安装
20

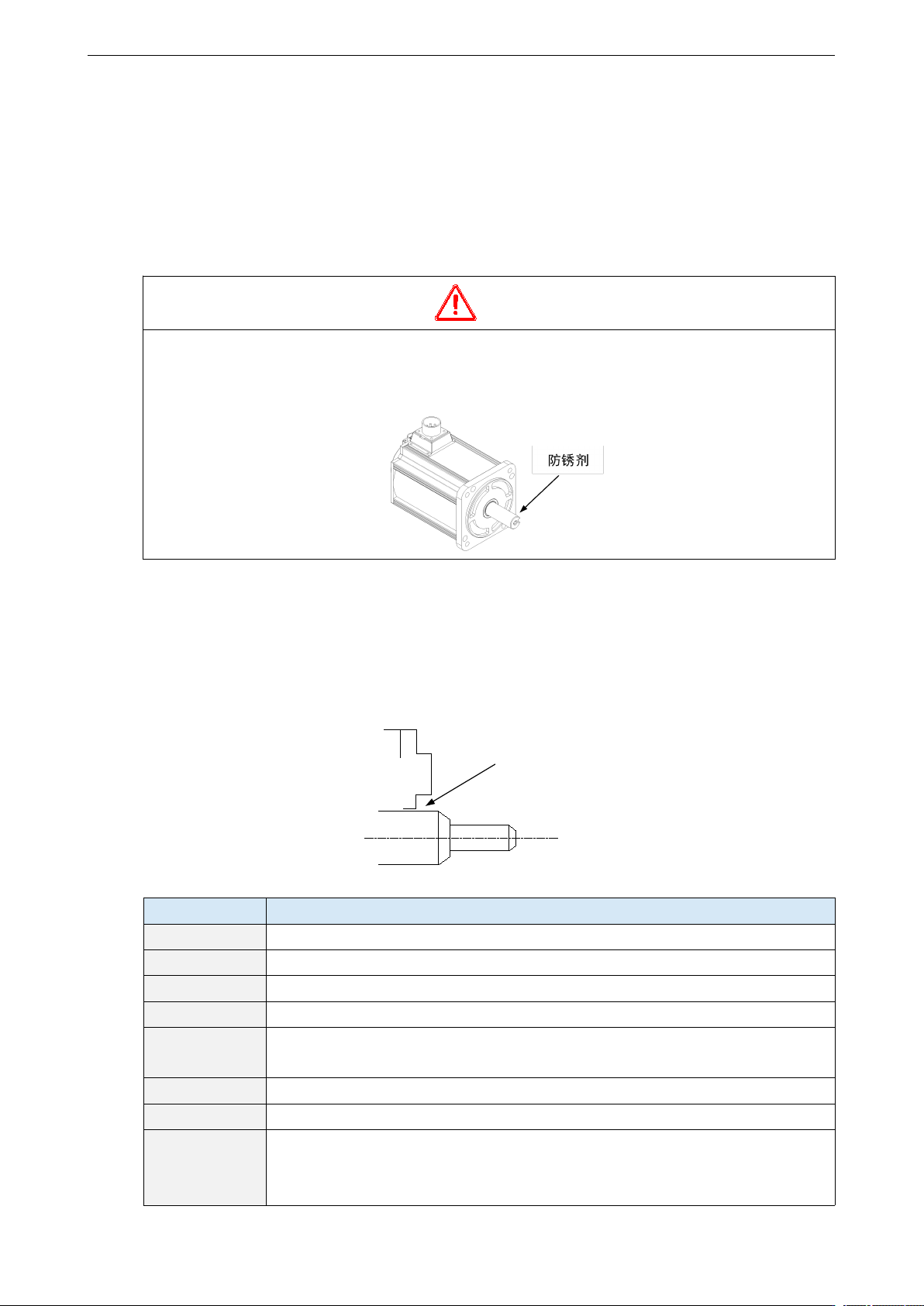

2.2 伺服电机的安装
MS6系列伺服电机，可以采取水平方向或者垂直方向进行安装。但是，如果错误安装，或者安装在
不合适的地方，则会缩短电机的寿命，或引发意想不到的事故。请按照下述的注意事项，进行正确
安装。
注意
1． 在轴端部涂抹有“防锈剂”，安装电机前，请用浸过“稀释剂”的布将“防锈剂”擦拭干净。
2． 在擦拭防锈剂时，请不要让稀释剂接触伺服电机的其它部分。
2.2.1 环境条件
在有水滴或者油滴的场所使用时，通过对电机的处理可以起到防护效果。但是，要对轴贯通部进行
密封时，请指定带油封的电机。连接器请朝下安装。
MS6系列伺服电机是以室内使用为对象的，请在符合下述安装条件的环境下使用：
项目
描述
使用环境温度
-10℃~40℃（不结冻）
使用环境湿度
20%~90%RH（不结露）
储存温度
-20℃~60℃
储存湿度
20%~90%RH（不结露）
耐振动（ 振动
加速度）
径向：49m/s
2
轴向：24.5m/s
2
海拔高度
最高 2000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
冷却方式
风冷/液冷/自然冷却
防护等级
IP67（MS6 系列 B3 电机、MS6G 系列 B2 电机）
IP65（MS6H 系列 B2 电机）
IP54（200 机座及以上电机）
轴贯通部
