DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
79
5.3.1.2 定位完成信号（/COIN、/COIN_HD）
在进行位置控制时表示伺服电机定位完成的信号，在指令控制器需要进行定位完成确认时使用。
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-00
定位完成宽度
11
指令单位
1～65535
随时
即时
P5-01
定位完成检测模式
0
-
0～3
随时
即时
P5-02
定位完成保持时间
0
ms
0～65535
随时
即时
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-37
/COIN-HD
n.0000
5|6
定位完成保持
随时
即时
P5-38
/COIN
n.0001
5|6
定位完成输出
随时
即时
硬件接线详情可参考章节 3.2.4。
如果需要从 SO2 输出信号，则 P5-37、P5-38 设置为 n.0002/0012。
一个 SO 端子只能用作一种信号功能。
1）定位完成信号输出的条件
（1）/COIN-HD 信号输出条件
当定位完成检测模式 P5-01 设定为 3 时，定位完成保持/COIN-HD 信号才可以输出，当/COIN 信号
保持 P5-02 时间后输出 COIN-HD 信号。
（2）/COIN 信号输出条件
根据 P5-01 设置的定位完成检测模式，输出定位完成/COIN 信号。下述为定位完成输出的前提条件
及其输出示意图。

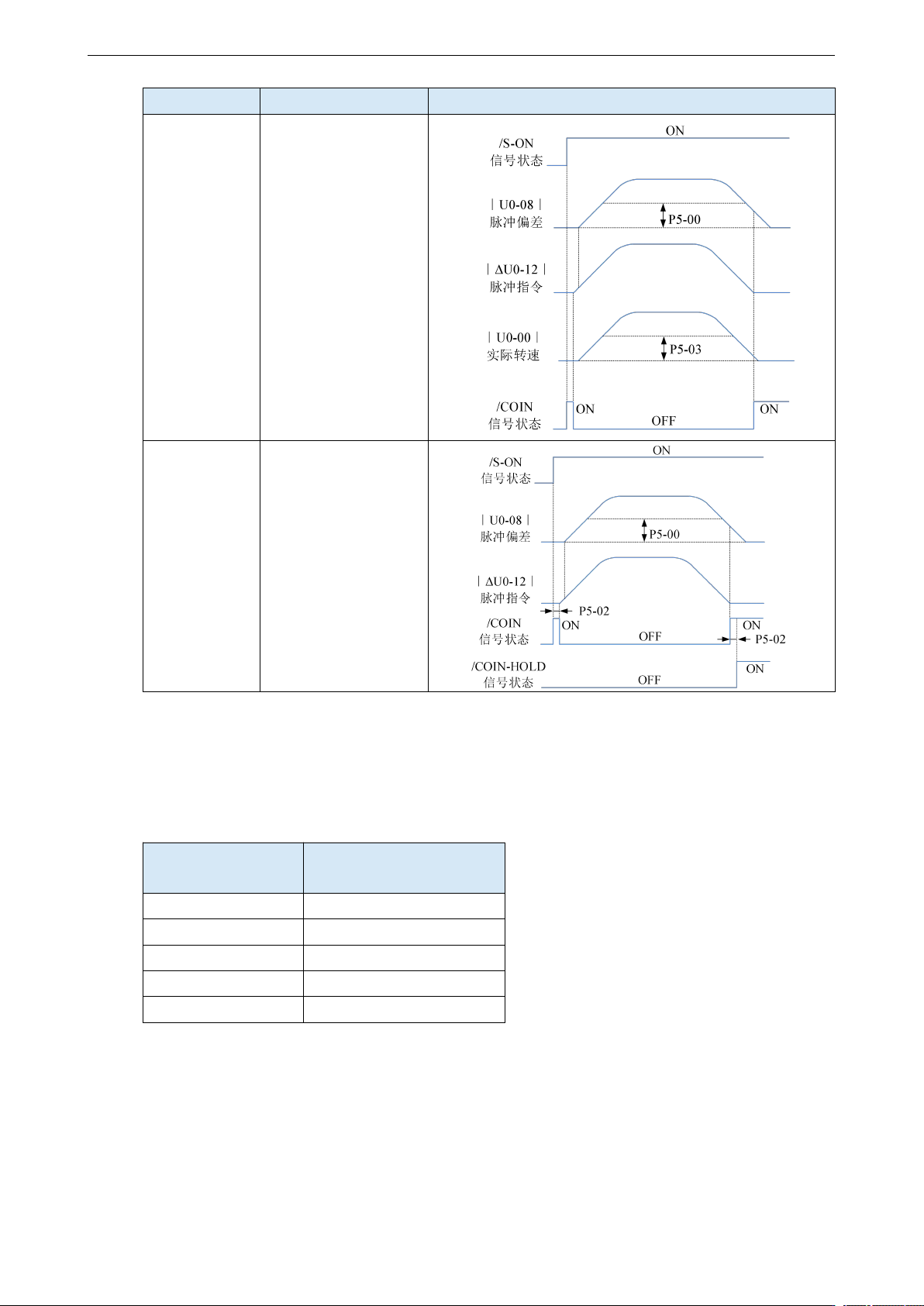

P5-01 的设定
内容
示意图
0
偏 差 绝 对 值 只 要 在
P5-00 以 下 ， 输 出
COIN信号。
1
指令结束后，偏差在
P5-00 之 下 ， 输 出
COIN信号。
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
80
P5-01 的设定
内容
示意图
2
指令结束且电机转速
在 旋 转 检 测 速 度
（P5-03）之下，同时
偏 差 绝 对 值 小 于
P5-00， 则输出 COIN
信号。
3
指令结束，偏差绝对
值 在 P5-00 之 下 输 出
COIN信号。若COIN
保持P5-02时间后，则
输 出 COIN-HOLD 信
号。
2）定位完成宽度的说明
（1）定位完成宽度 P5-00 因电子齿轮比的变化而成比例变化，出厂默认为 11 指令单位。
以下表举例：
电机转一圈所需的
指令脉冲数
定位完成宽度 P5-00
定位完成宽度 P5-00 随着电机转一圈所需的
指令脉冲数而成比例变化。
定位完成信号的输出取决于定位完成宽度，
宽度越小，定位完成信号输出越迟，但信号
输出不影响电机实际运行状态。
10000（默认）
11（默认）
20000
22
5000
6
3000
4
2000
3
（2）定位完成宽度也可以单独设置，其更改不会影响电机转一圈所需的指令脉冲数。
5.3.1.3 定位接近信号（/NEAR）
伺服电机位于定位完成信号附近的信号，以便于设备提前准备下一步的动作。
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
81
关联参数
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-06
接近信号输出宽度
50
指令单位
0～65535
随时
即时
参数
信号名称
出厂设定
适用模式
意义
修改
生效
P5-46
/NEAR
n.0000
5|6
定位接近
随时
即时
硬件接线详情可参考章节 3.2.4。
如果需要从 SO2 输出信号定位接近，则可将 P5-46 设置为 n.0002/0012。

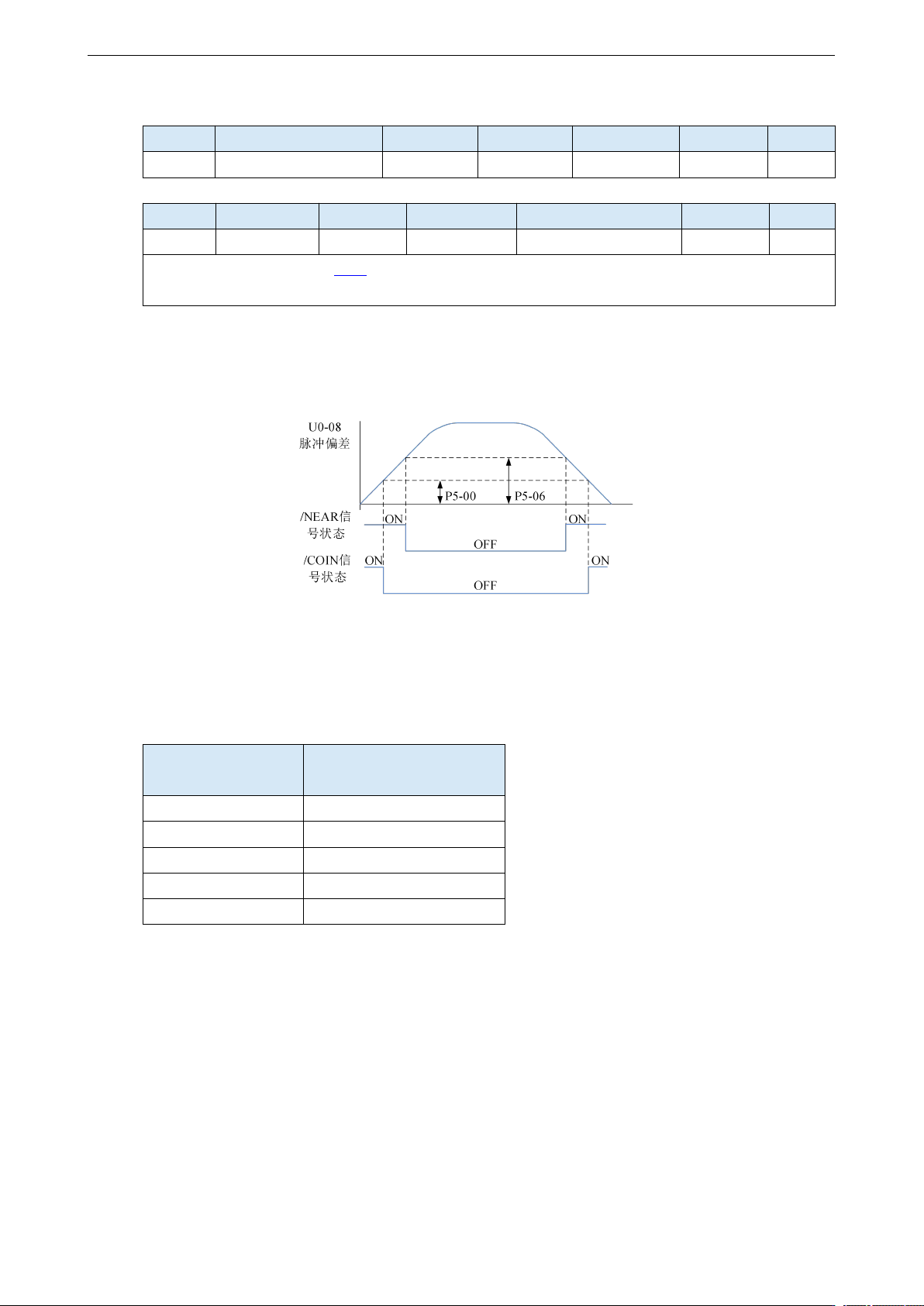

1）定位接近信号输出条件
当伺服驱动器的脉冲偏差值 U0-08 低于 P5-06 设定值时，输出定位接近信号（/NEAR）。
2）接近信号输出的说明
（1）接近信号输出宽度 P5-06 因电子齿轮比的变化而成比例变化，出厂默认为 50 指令单位。
以下表举例：
电机转一圈所需的
指令脉冲数
接近信号输出宽度 P5-06
接近信号输出宽度 P5-06 随着电机转一圈所
需的指令脉冲数而成比例变化。
定位完成信号的输出取决于定位完成宽度，
宽度越小，定位完成信号输出越迟，但信号
输出不影响电机实际运行状态。
10000（默认）
50（默认）
20000
100
5000
25
3000
15
2000
10
（2）接近信号输出宽度也可以单独设置，其更改不会影响电机转一圈所需的指令脉冲数。
（3）请将此参数设定得比定位完成宽度大。
