DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
146
5.7.5.5 伺服报警输出（/ALM）
1）伺服报警输出/ALM
参数
信号名称
设定
意义
修改范围
P5-47
报警输出
/ALM
n.0002
（默认）
当伺服报警时，SO2 与 COM 之间
导通，输出报警信号
参数范围 0000-0014，通过参数
P5-47 分配到输出接口。当设置
为 0001 时、表示从 SO1 端子输
出信号
n.0012
当伺服报警时，SO2 与 COM 之间
关断
当发生报警时，伺服单元被强制置 OFF，电机将随外力（包括重力）移动。如果
需要电机保持位置，请选用带失电制动器（也称抱闸）的电机，并使用/BK 信号。
请参照 5.2.5 节。
功能参数所分配的输出端子不能有重复。

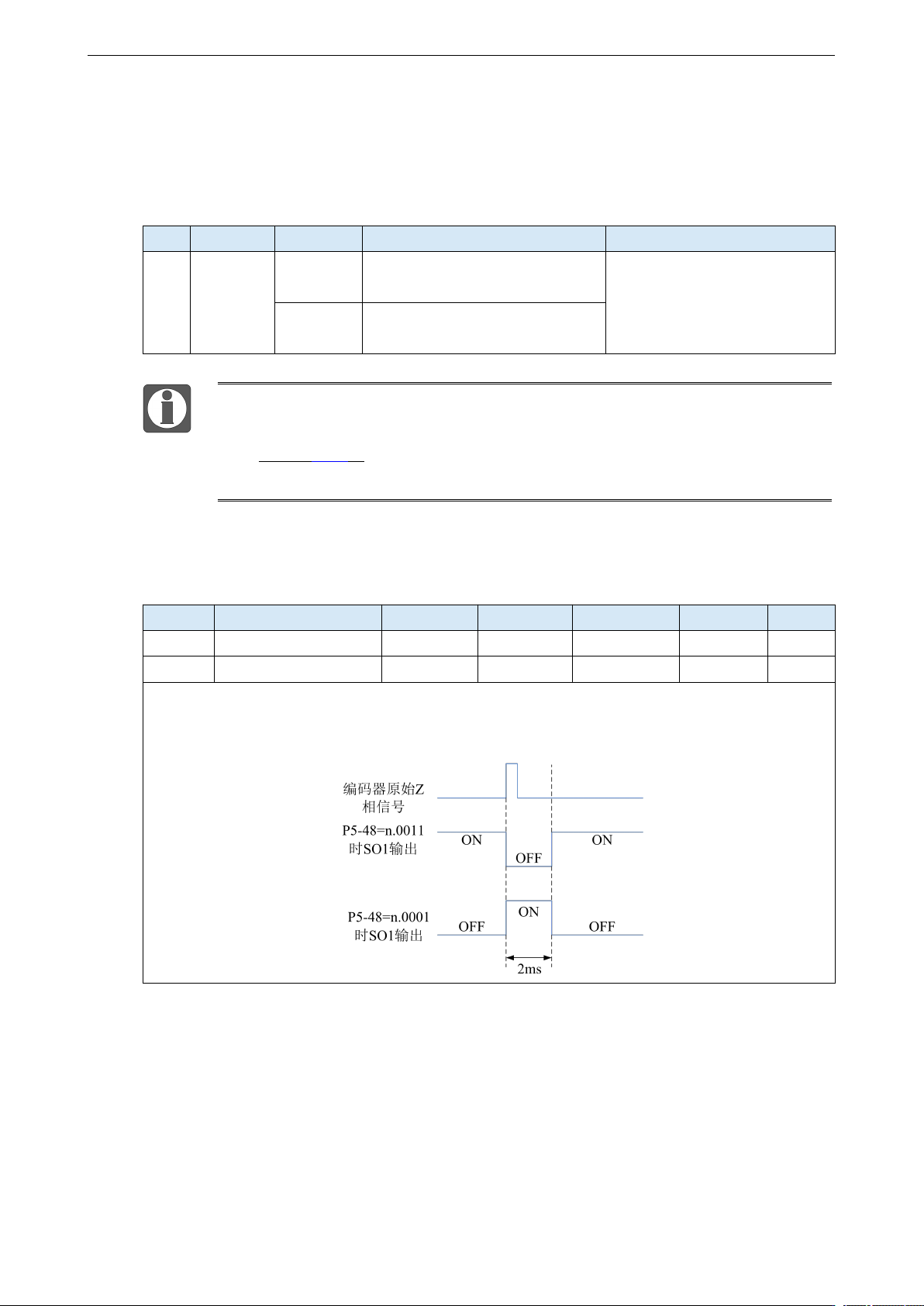

5.7.5.6 编码器 Z 相输出（/Z）
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-48
Z 相输出/Z
n.0000
-
0000～0018
随时
即时
P5-19
Z 相输出保持时间
2
ms
1～65535
随时
即时
1、/Z 信号可通过参数 P5-48 分配到其他输出端子。
2、Z 相信号采用单脉冲方式输出，脉冲宽度默认在 2ms 左右，可通过参数 P5-19 设置，与电机
旋转速度无关。
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
147
5.7.5.7 自定义输出信号
用户根据需要可自定义 2 路输出，定义形式为 A>B 时 SOx 有输出、或者 A<B 时 SOx 有输出。A
为系统给出的九个触发条件，根据所选的触发条件 B 为用户自由设定的比较值。
1）自定义输出 1
P5-10
自定义输出 1 触发条件
默认触发条件
触发条件设定
单位
适用模式
修改
生效
0
见表：可选触发
条件
与所选触发
条件有关
所有模式
随时
即时
P5-11
设定与自定义输出 1 触发条件相比较的值
设定单位
出厂设定
设定范围
适用模式
修改
生效
与所选触发
条件有关
0
-32768~32767
所有模式
随时
即时
P5-12
选择 P5-10≥P5-11 时输出或 P5-10<P5-11 时 SOx 有输出
设定值
功能
出厂值
适用模式
修改
生效
0
P5-10≥P5-11 时 SOx 输出
0
所有模式
随时
即时
1
P5-10＜P5-11 时 SOx 输出
2
P5-10 绝对值≥P5-11 时 SOx 输出
3
P5-10 绝对值≤P5-11 时 SOx 输出
P5-13
设定自定义输出 1 滞环
设定单位
出厂设定
设定范围
适用模式
修改
生效
与所选触发条件有关
0
0~65535
所有模式
随时
即时
P5-52
自定义输出 1 输出端口设定
信号名称
出厂设定
意义
修改
自定义输出 1
n.0000
默 认 未 分 配 端
子输出信号
参数范围 0000-0014，通过参数
P5-52 分配到其他输出端子
2）自定义输出 2
P5-14
自定义输出 2 触发条件
默认触发条件
触发条件设定
单位
适用模式
修改
生效
0
见表：可选触发条
件
与所选触发
条件有关
所有模式
随时
即时
P5-15
设定与自定义输出 2 触发条件相比较的值
设定单位
出厂设定
设定范围
适用模式
修改
生效
与所选触发条件有关
0
-9999~9999
所有模式
随时
即时
P5-16
选择 P5-14≥P5-15 时输出或 P5-14<P5-15 时 SOx 有输出
设定值
功能
出厂值
适用模式
修改
生效
0
P5-14≥P5-15 时 SOx 输出
0
所有模式
随时
即时
1
P5-14＜P5-15 时 SOx 输出
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
148
2
P5-14 绝对值≥P5-15 时 SOx 输出
3
P5-14 绝对值≤P5-15 时 SOx 输出
P5-17
设定自定义输出 2 滞环
设定单位
出厂设定
设定范围
适用模式
修改
生效
与所选触发条件有
关
0
-32768~32767
所有模式
随时
即时
P5-53
自定义输出 2 输出端口设定
信号名称
出厂设定
意义
修改
自定义输出 2
n.0000
默 认 未 分 配 端 子
输出信号
参数范围 0000-0014，通过
参数 P5-53 分配到其他输
出端子
滞环概念参考 5.7.5.2。
3）可选触发条件
触发条件代号
意义
单位
0
无
-
203
电流指令
额定电流%
205
电流反馈
额定电流%
301
速度指令
rpm
302
速度反馈
rpm
308
速度偏差
rpm
4402
位置指令
1 指令
4404
位置反馈
1 指令
1405
位置偏差
1 指令
502
母线电压
V
503
驱动器内部温度
℃
506
平均输出功率
W
508
平均热功率
W
5.7.5.8 其他 SO 端子功能链接
端子名称
说明
快速链接
/COIN-HD
定位完成保持
5.3.1.2
/COIN
定位结束
5.3.1.2
/CLT
转矩限制检测
5.8.2
/VLT
速度限制检测
5.5.1.3
/MRUN
内部位置模式运动开始
5.3.2.7
/V-RDY
速度到达信号
5.4.1.3
