DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
124
/SPD-D 信号为方向控制，可根据 P5-27 更改输入 SI 端子。端子信号的有效性决
定电机方向。
/SPD-A 和/SPD-B 输入端子有效性的组合决定多段段速
上述表格中的 0/1 均代表信号的有效性。0 为端子输入无效，1 为端子输入有效。
2）端子有效性说明
下表以/SPD-D 为例，/SPD-A、/SPD-B 信号同理。
参数设置状态
信号/SPD-D 端子输入状态
信号/SPD-D 端子逻辑
P5-27=n.0000
无需外接端子输入
无效
P5-27=n.000□
SI□端子无信号输入
P5-27=n.001□
SI□端子有信号输入
P5-27=n.0010
无需外接输入端子
有效
P5-27=n.000□
SI□端子有信号输入
P5-27=n.001□
SI□端子无信号输入

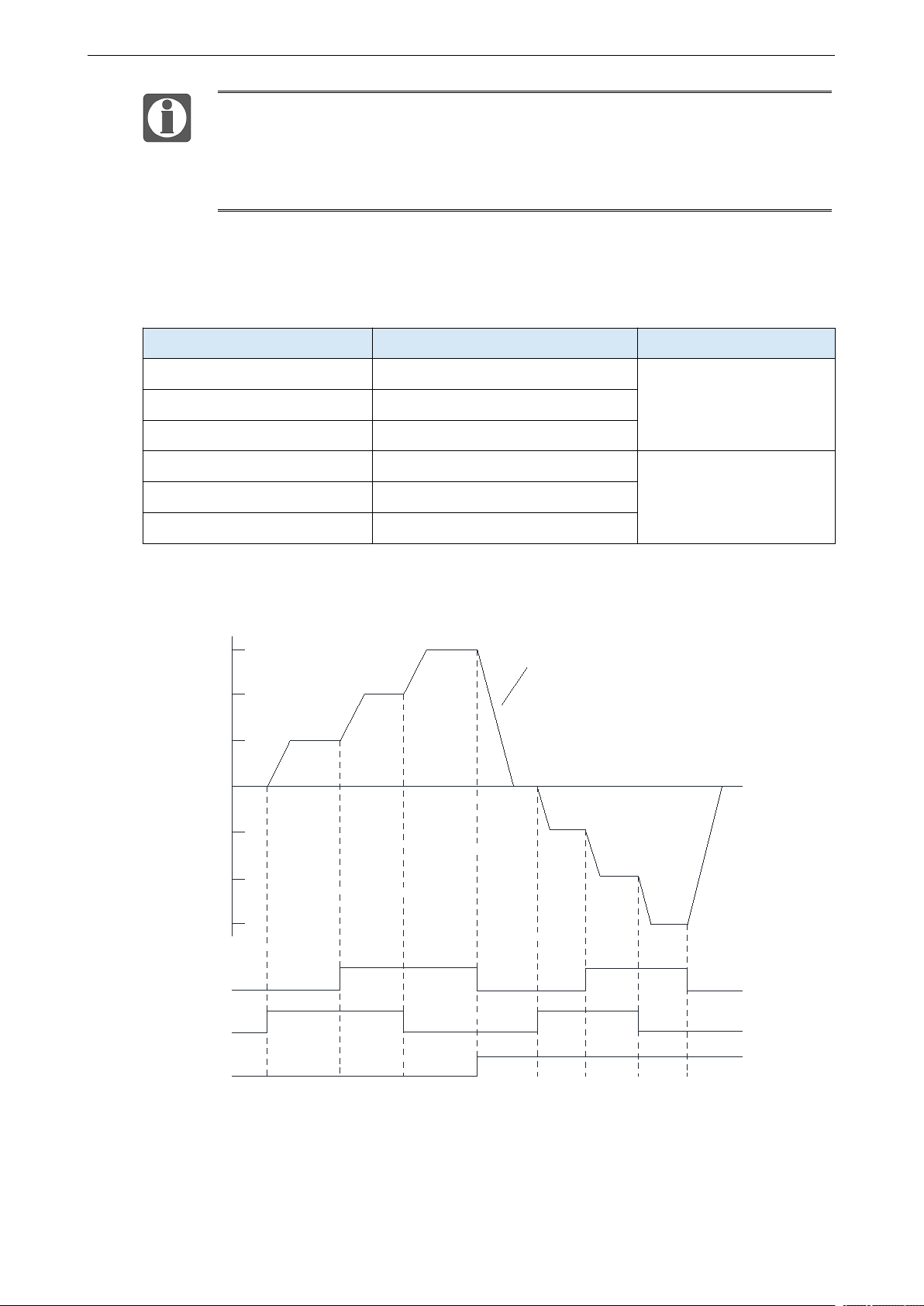

3）运行示例
0
+SPEED1
停止
+SPEED2
+SPEED3
-SPEED1
-SPEED2
-SPEED3
段速1
段速2
段速3
停止
段速1
段速2
段速3
停止
加减速过程由参数
P3-09、P3-10决定
SPD-A
SPD-B
SPD-D
OFF OFF OFF OFFOFF
OFF
OFF
OFF OFF OFF OFF
OFF OFF OFF
ON ON ON ON
ONON ON ON
ON ON ON ONON
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
125
5.4.3 速度控制（外部脉冲频率指令）
参数
概要
参考章节
P0-01 控制方式选择
设置为 7：外部脉冲速度模式
5.4.3.1 外部脉冲速度模式
P0-10 脉冲指令形态
设置脉冲形态
0：CW/CCW
2：P+D
5.3.2.2 脉冲指令的正方向与脉
冲形态
P0-15 额 定 速 度 时 指
令脉冲频率
确定指令脉冲频率与转速的线性关
系
5.4.3.3 额定转速时指令脉冲频
率
P0-16 速 度 指 令 脉 冲
滤波时间
在指令脉冲频率比较低的时候，适当
设定本参数，可以减小速度的波动
5.4.3.4 速度指令脉冲滤波时间
P5-71 脉冲速度模式方
向端子功能选择
更改脉冲方向
5.4.3.5 速度指令脉冲方向选择
5.4.3.1 外部脉冲速度模式
参数
设定值
意义
修改
生效
P0-01
7
速度控制：脉冲频率速度指令
伺服 bb
即时
功能概述：速度指令由外部脉冲的频率决定，与脉冲总个数无关。
电路连接与位置指令相同，可选择 CW、CCW 模式、AB 相、或者“方向+脉冲”的脉冲形态。
5.4.3.2 脉冲频率指令
脉冲频率指令与使用位置控制（外部脉冲列指令）时相同，请参照 5.3.2 脉冲指令。
5.4.3.3 额定转速时指令脉冲频率
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-15
额定速度对应脉冲频率
1000
100Hz
0～10000
伺服 bb
即时
注：这里的设定单位是 100Hz。
例：当 P0-15 参数设定为 300 时，对应额定转速时的指令脉冲频率为 30KHz；
当 P0-15 参数设定为 1000 时，对应额定转速时的指令脉冲频率为 100KHz。
5.4.3.4 速度指令脉冲滤波时间
参数
含义
出厂设定
单位
设定范围
修改
生效
P0-16
速度指令脉冲滤波时间
100
0.01ms
0～10000
伺服 bb
即时
在指令脉冲频率比较低的时候，适当设定本参数，可以减小速度的波动。
DS5K5 系列伺服驱动器用户手册 5 伺服系统的运行
126
5.4.3.5 速度指令脉冲方向选择
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-71
脉冲速度模式方向端
子功能选择
0
-
0～1
伺服 bb
即时
5.4.4 速度控制（外部模拟量）
参数
概要
参考章节
P0-01 控制方式选择
设置为 4：外部模拟量速度模式
5.4.4.1 外部模拟量速度模式
P3-01 额定转速对应模拟量
电压
设定以额定转速运行伺服电机所
需的速度指令电压，单位 0.001V
5.4.4.2 额定转速对应模拟量
P3-09 软启动加速时间
P3-10 软启动减速时间
设置加减速时间，单位 ms
5.4.1.1 软启动
P3-02 模拟量电压速度滤波
单位 0.01ms
5.4.4.3 模拟量电压速度滤波
P3-03 速度指令输入死区电
压
单位 0.001V
5.4.4.6 速度指令输入死区电
压
P3-04 模拟量转速方向切换
切换模拟量转速指令输入方向
5.4.4.4 模拟量转速方向切换
5.4.4.1 外部模拟量速度模式
参数
设定值
意义
修改
生效
P0-01
4
速度控制：外部模拟量
伺服 bb
即时
功能概述：速度指令由外部模拟量给定。从 V-REF 端子输入的模拟量电压指令作为转速控制的
信号给定，来进行转速控制。
方向切换：正负电压或 SPD-D（P5-27）都可控制方向。
硬件接线部分参照章节 3.2.4 模拟输入电路。
5.4.4.2 模拟量转速模式开关量控制
参数
含义
出厂设定
单位
设定范围
修改
生效
P5-65
模拟量转速模式开关量控制
0
-
0000~ffff
即时
即时
P5-65 默认为 0000，表示模拟量转速模式开关不生效，模式 4 模拟量速度模式可以正常使用；设为
0010 表示模式 4 不能使用。当分配 SI 端子时，按 SI 端子的有效性控制模拟量转速模式的开启或关
闭。如：通过常开触点输入 SI1 端子控制模拟量转速功能开关，则设置 P5-65=n.0001，当 SI1 无信
号输入时，模式 4 能正常使用，当 SI1 有信号时，模式 4 不能使用。
