JSD8013110 サービスマニュアル 第 4 章 4- 53 マ シ ン 調 整 モ ー ド 4 e 9 非常停止ボタンを押してから、ピントを調整します。 カメラの固定ボルト 2 本を緩めて、ビジョンディスプレイに表示されるピ ント指数が最大になるようにカメラ取り付け高さを微調整してください。 (視野はピントが合った位置で最適になります。 ) カメラ 高さの調整後、ボ ルトを仮締めしておきます。 ■ ピント指数 42412-D8-0…
JSD8013110
サービスマニュアル
第
4
章
4-
52
マ
シ
ン
調
整
モ
ー
ド
4
5
安全を確認して、[ENTER] キーを押します。
ヘッド部が部品吸着位置へ移動します。
e
6
非常停止ボタンを押してから、フォーカスアジャスターを
ヘッド1 に吸着させます。
フォーカスアジャスターを下図の向きでヘッド1 に吸着させてください。
c
注意
フォーカスアジャスターをヘッド1に吸着させる方向を間違えないでください。正確な調整が
できません。ビジョンディスプレイの映像が Step 8 で示したようなれば、方向は適切です。
■ フォーカスアジャスターの取り付け
42410-D8-00
フォーカスアジャスタ
X軸方向
7
非常停止を解除して、[ENTER] キーを押します。
非常停止ボタンを解除し [READY] キーを押してから、[ENTER]キーを押
してください。
8
安全を確認して、再度 [ENTER] キーを押します。
ヘッド部がカメラ上を繰り返し移動し、ビジョンディスプレイにフォーカ
スアジャスターの映像が表示されます。フォーカスアジャスターの目盛
「０」にピントがほぼ合っていることを確認してください。
■ フォーカスアジャスターの映像
42411-D8-00
４
３
２
１
０
-１
-２
-３
-４
ピントが“0”にほぼ合って
いることを確認する
太いラインが画面の
上にくる
JSD8013110
サービスマニュアル
第
4
章
4-
53
マ
シ
ン
調
整
モ
ー
ド
4
e
9

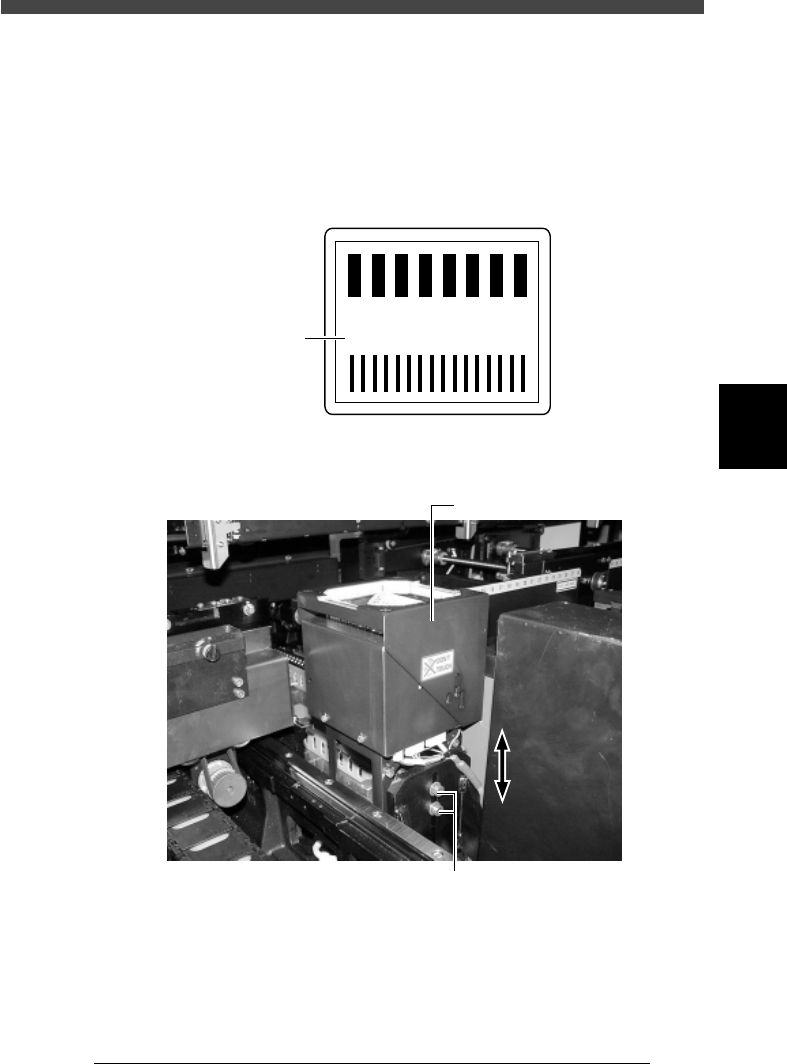

非常停止ボタンを押してから、ピントを調整します。
カメラの固定ボルト2 本を緩めて、ビジョンディスプレイに表示されるピ
ント指数が最大になるようにカメラ取り付け高さを微調整してください。
(視野はピントが合った位置で最適になります。) カメラ 高さの調整後、ボ
ルトを仮締めしておきます。
■ ピント指数
42412-D8-00
４
３
２
１
０
-１
-２
-３
-４
160
ピント指数
■ マルチビューカメラの高さ (ピント) 調整
42423-D8-00
マルチカメラ
このボルトを緩めてカメラを上下させる
0
非常停止を解除して、ピント調整を確認します。
非常停止中にビジョンディスプレイに表示されている映像はメモリ画像で
すので、ピント調整しても映像は変化しません。非常停止を解除すると再
び画像の取り込みを始めますので、調整結果を確認してください。
最適なピントが得られるまで、Step 9 と10 を繰り返します。
JSD8013110
サービスマニュアル
第
4
章
4-
54
マ
シ
ン
調
整
モ
ー
ド
4
q
最適なピントが得られたら、カメラ固定ボルトを本締めし
ます。
e
必ず非常停止状態にしてからボルトを締めてください。ボルト締め付け
後、再度ピントを確認してください。
w
画面のメッセージに従って調整を終了します。
この調整では、保存するマシンデータはありません。
e
フォーカスアジャスターを取り外します。
非常停止状態であることを確認してから、フォーカスアジャスター取り外
してください。
