JSD8013110
サービスマニュアル
第
4
章
4-
40
マ
シ
ン
調
整
モ
ー
ド
4
9

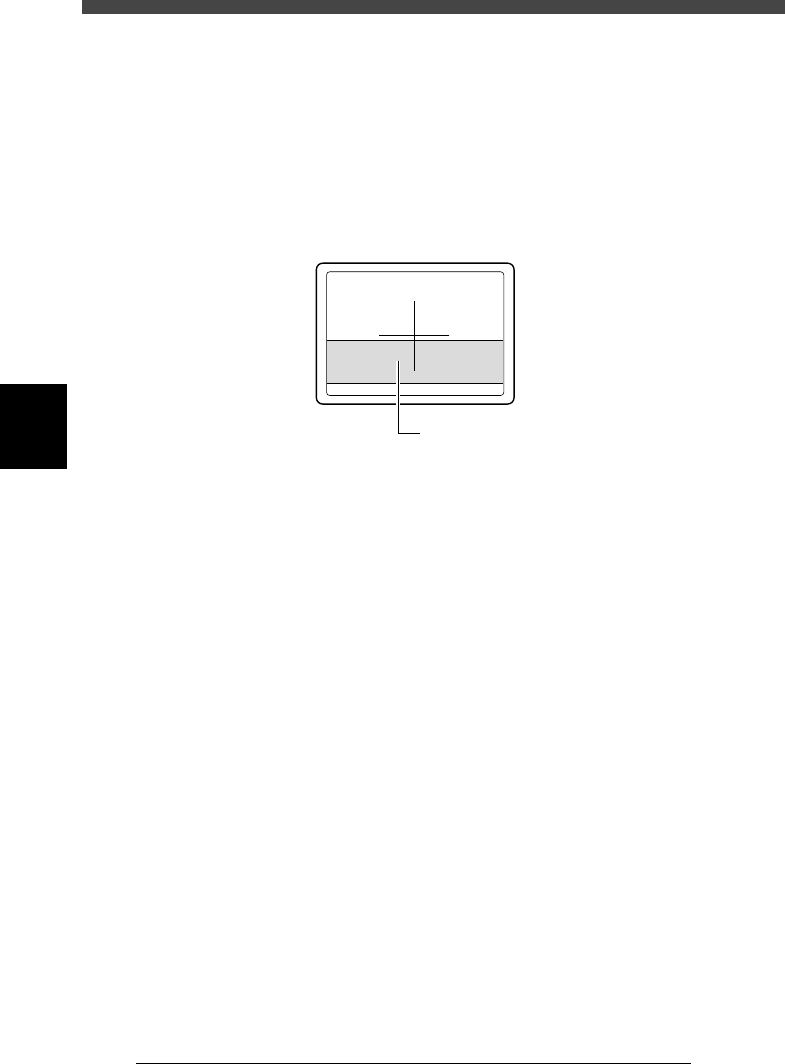

カメラの角度を合わせます。
1. コンベアテーブルを移動させて、ビジョンディスプレイの中央付近に
コンベアレールが見えるようにします。
2. カメラ本体を回転させて、ビジョンディスプレイ上のクロスラインと
コンベアレールが平行になるようにしてください。
以上で移動カメラのピント (高さ)、視野、角度の調整は完了です。
■ 移動カメラの角度調整
42424-D8-00
コンベアレールとクロスカーソル
が平行になるようにカメラの角度
を調整する
0
移動カメラのレンズ鏡筒クランプのボルト2 本を締めます。
ボルトを締めた後もピントと角度が合っていることを確認してください。
q
画面の指示に従って調整を終了します。
コンベアユニットが解除されたら、基板をコンベアから取り除いてくださ
い。この調整では保存するデータはありません。
JSD8013110
サービスマニュアル
第
4
章
4-
41
マ
シ
ン
調
整
モ
ー
ド
4
3.4.2 照明光量
基板フィデューシャルマークを正確に認識させるために、移動カメラの照明
を適正レベルに設定する必要があります。ここでは専用のプラスチック板
（ライトアジャスター：KM1-M8806-0XX）を使用して調整します。
e
1
非常停止ボタンを押してから、調整の準備をします。
1. 6 角レンチを使用してヘッド部の I/O ボードカバーを取り外します。
2. 移動カメラ照明調整用のライトアジャスターを用意してください。
2
「移動カメラ」→「照明光量」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「移動カメラ」→「照明光量」を選択実行
します。
46431-D8-00
対象指定
視野 & ﾋﾟﾝﾄ
照明光量
ｶﾒﾗｽｹｰﾙ
調整・検査対象
移動ｶﾒﾗ
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
B1 調整項目選択
2. 調整するカメラの「テーブル」を選択し、[ENTER]キーを押します。
「コンベアユニット」メニューが開きます。
46432-D8-00
A628
調整を行うﾃｰﾌﾞﾙを選択し、[ENTER]ｷｰを押して下さい.
調整を行わない場合には,[ESC]ｷｰを押して下さい.
ﾃｰﾌﾞﾙ
Aﾃｰﾌﾞﾙ
Bﾃｰﾌﾞﾙ
(状態)
OFF
ON
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ﾛｹｰﾄﾋﾟﾝ
ﾌﾟｯｼｭｱｯﾌﾟ
基板ｸﾗﾝﾌﾟ
ｴｯｼﾞｸﾗﾝﾌﾟ
ﾌﾟｯｼｭｲﾝ
ﾒｲﾝｽﾄｯﾊﾟｰ
入口ｽﾄｯﾊﾟｰ
出口ｽﾄｯﾊﾟｰ
ｺﾝﾍﾞｱﾓｰﾀｰ
基板幅
ﾌﾟﾛｸﾞﾗﾏﾌﾞﾙﾋﾟﾝ
戻る
ｺﾝﾍﾞｱﾕﾆｯﾄ
A654
基板とﾗｲﾄｱｼﾞｬｽﾀを (専用治具) をｾｯﾄします.
1 ｺﾝﾍﾞｱﾕﾆｯﾄを操作して・・・
JSD8013110
サービスマニュアル
第
4
章
4-
42
マ
シ
ン
調
整
モ
ー
ド
4
3

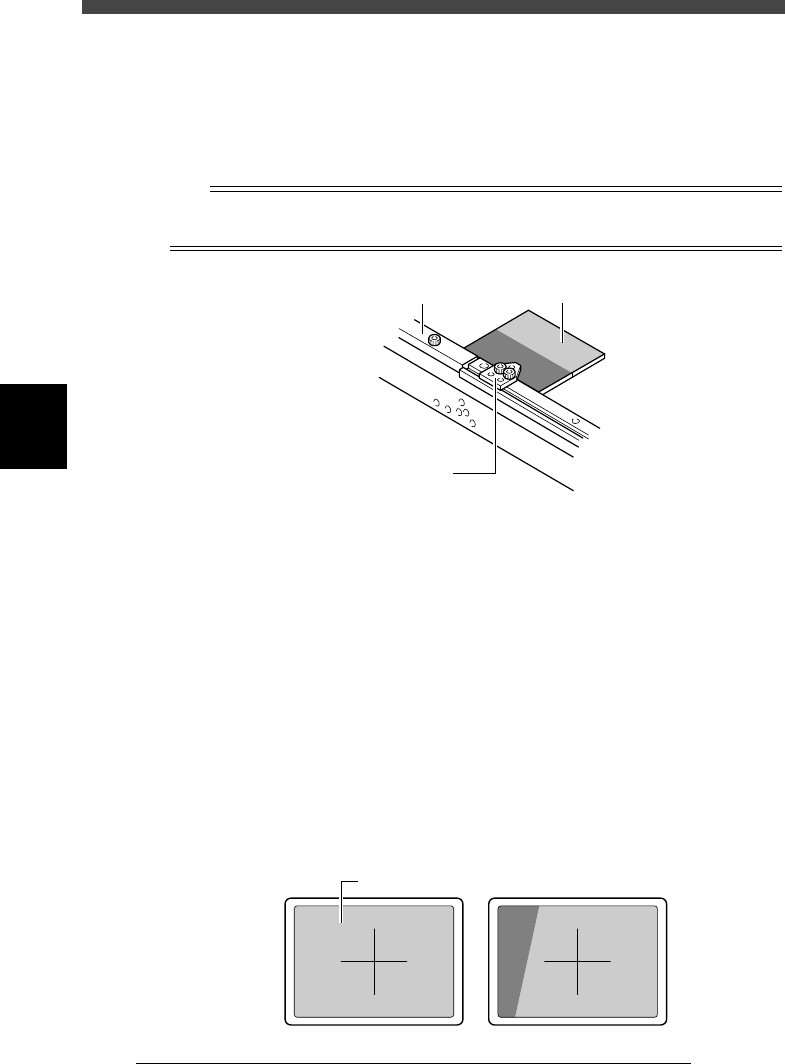

ライトアジャスターをセットします。
ライトアジャスターをコンベアレール（固定側ロケートピンの上）にセッ
トし、「コンベアユニット」メニューから「基板クランプ」を上昇させて、
ライトアジャスターを基板クランプと基板押さえプレートの間に挟みま
す。
n
要点
下図のように、ライトアジャスターの2色面を上にして、暗いグレーの部分を基板クランプと
基板押さえプレートで挟むようにします。
42408-C0-00
ライトアジャスタ
固定側コンベアレール
基板押さえプレート
4
非常停止を解除します。
ライトアジャスターをセットしたら、非常停止ボタンを回転解除し、
[READY] ボタンを押してください。
5
「コンベアユニット」メニューの「戻る」を選択します。
[ESC]キーで「コンベアユニット」メニューを抜けることもできます。
6
安全を確認して、[ENTER] キーを押します。
ヘッド部がロケートピンの上に移動し、ライトアジャスターの位置を
ティーチングするための画面が現れます。
7
ライトアジャスターの明るいグレーが視野全体に映るよう
にします。
ジョイスティックを操作して、ビジョンディスプレイの画面全体が明るい
グレーになるように移動カメラを位置決めします。
42416-C0-00
OK NG
明るいグレーが視野全体に映るようにする
