JSD8013110
サービスマニュアル
第
1
章
1-
3
点
検
と
保
守
作
業
1
1. 注意事項
点検の際は、次の注意事項を必ず順守してください。
・定期点検は、必ず、弊社のトレーニングを受けた者あるいは弊社が認定した代
理店の立ち会いのもとで実施すること。
・機械部品を点検する場合は、必ず電源をオフにしてから行ってください。ただ
し、電源がオンの状態で実施する必要のある点検の場合は、絶対にヘッドアセ
ンブリの可働領域内に入らないこと。
・潤滑剤は、弊社の代理店が指定したものを使用すること。
・交換部品は、弊社の代理店が認定したものを使用すること。
JSD8013110
サービスマニュアル
第
1
章
1-
4
点
検
と
保
守
作
業
1
2. 点検・保守作業
2.1 トラブル回避のための日常点検
本機の電源を投入すると、オペレーションディスプレイに「日常点検項目」
が表示されます。その内容について下記に示します。
■ 日常点検項目画面
46101-CO-00
E1045
<<日常点検項目>>
<ﾉｽﾞﾙ先端>
<ﾉｽﾞﾙ保持板ﾊﾞﾈ>
<ﾉｽﾞﾙﾎﾙﾀﾞｰ>
<ｶﾒﾗﾚﾝｽﾞ>
<ﾌｨｰﾀﾞｰ>
<ﾌｨｰﾀﾞｰﾌﾟﾚｰﾄ>
安全を確認し[Enter]ｷｰを押して下さい
欠け, ﾊﾝﾀﾞ, 付着
ﾊﾞｯﾌｨﾝｸﾞ動作
変形, へたり
ﾊﾞｯﾌｨﾝｸﾞ動作
汚れ, 異物
ｼｬｯﾀｰ動作
ﾁｯﾌﾟ等異物
<<怠ると発生する症状>>
吸着ｴﾗｰ, 画像誤認識
吸着ｴﾗｰ, 搭載部品割れ
搭載ｽﾞﾚ, ﾉｽﾞﾙ交換ｴﾗｰ
吸着ｴﾗｰ, 搭載部品割れ
認識ｴﾗｰ
部品送り不良, 吸着ｴﾗｰ
吸着ｴﾗｰ, 搭載ｽﾞﾚ, 立ち
w
警告
点検を行う前に、マシンが非常停止状態になっていることを必ず確認してください。
ノズル先端
ノズル先端に、ハンダが付着するとノズルを部品と認識してしまったりする
不具合が発生します。また、先端が欠けていると吸着エラーが発生し易くな
ります。ハンダの付着に関しては、先端をIPA（アルコール）に浸けてワイ
ヤーブラシで磨いてください。また、ノズル先端が欠けた場合はノズルの交
換をお勧めします。

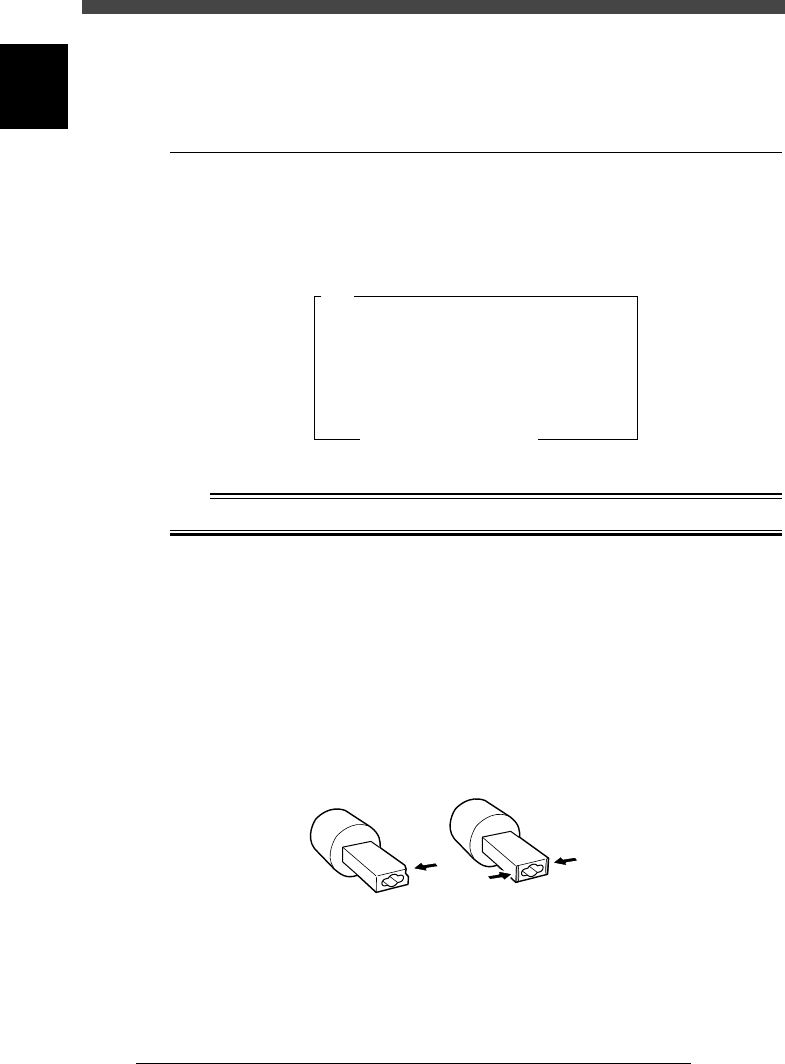

■ ノズル先端の点検
42101-C0-00
欠け
ハンダ付着
JSD8013110
サービスマニュアル
第
1
章
1-
5
点
検
と
保
守
作
業
1
また、バフィングタイプ（スプリングアクションタイプ）のノズルに関して
は、バフィング動作を確認してください。戻りが悪かったり動きが渋い場合
は、ノズル先端の外周にミシンオイルを薄く塗ってください。
■ バフィング Aタイプノズルの点検
42102-C0-00
バフィング動作
（スプリング動作）
■ バフィング Fタイプノズルの点検
42103-C0-00
バフィング動作
n
要点
ノズルの清掃が必要なときは、メンテナンスガイド (基礎編) を参照してください。
