JSD8013110
サービスマニュアル
第
1
章
1-
5
点
検
と
保
守
作
業
1
また、バフィングタイプ（スプリングアクションタイプ）のノズルに関して
は、バフィング動作を確認してください。戻りが悪かったり動きが渋い場合
は、ノズル先端の外周にミシンオイルを薄く塗ってください。

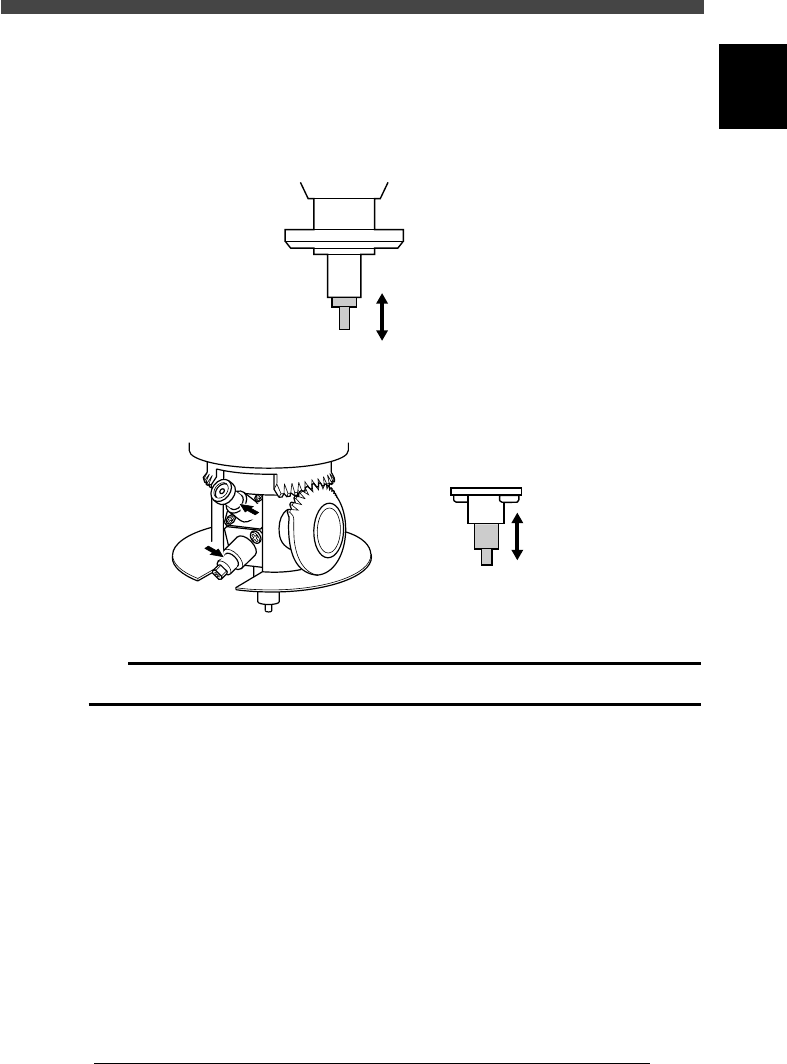

■ バフィング Aタイプノズルの点検
42102-C0-00
バフィング動作
（スプリング動作）
■ バフィング Fタイプノズルの点検
42103-C0-00
バフィング動作
n
要点
ノズルの清掃が必要なときは、メンテナンスガイド (基礎編) を参照してください。
JSD8013110
サービスマニュアル
第
1
章
1-
6
点
検
と
保
守
作
業
1
ノズル保持板バネ
ノズル板バネの保持力が安定していないと、吸着、認識、搭載すべてに影響
します。ノズル板バネの点検項目としては、ヘタリによるノズルとの隙間が
ないか、極度に変形していないかを調べてください。また、摩耗している場
合もありますので、その場合は交換をお勧めします。

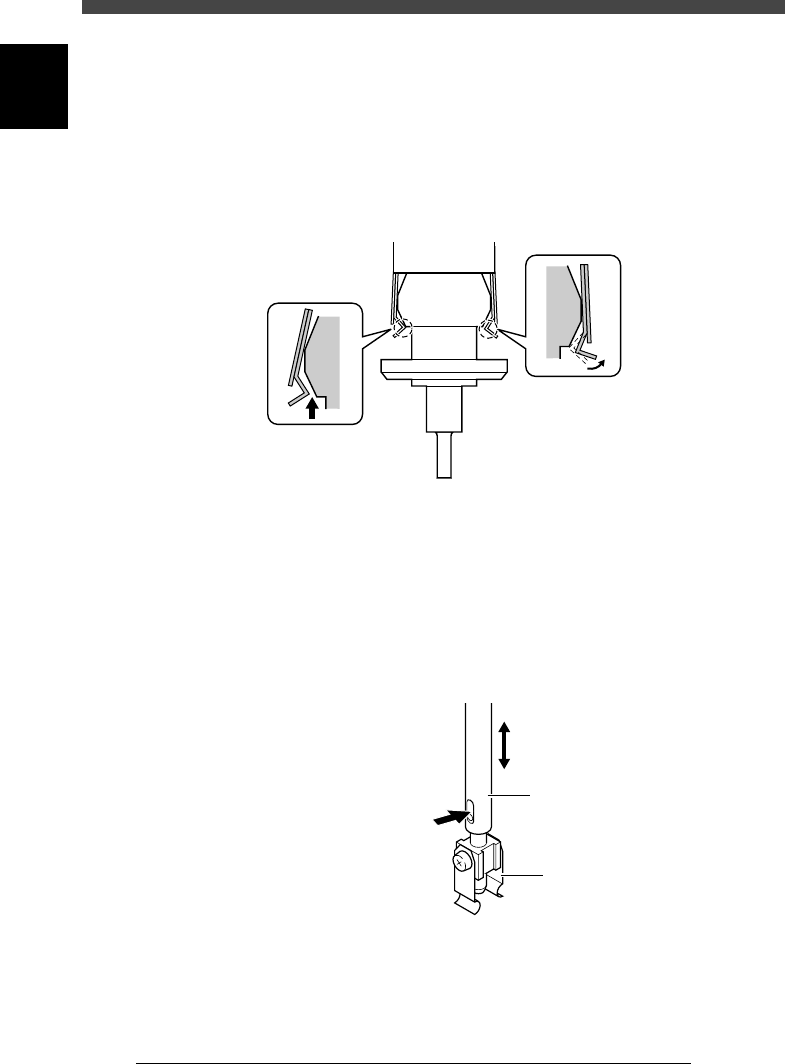

■ ノズル板バネの点検
42104-C0-00
隙間のないこと
変形していないこと
隙間や変形が認められる場合は、
板バネの交換をしてください。
ノズルホルダー
ノズルホルダーに関しては、バフィングタイプノズルと同様バフィング動作
（スプリングアクション）を確認してください。戻りが悪かったり動きが渋
い場合は、アルコール塗布・洗浄後、ミシンオイルを塗布してください。
■ ノズルホルダーの点検
42105-C0-00
アルコール塗布・洗浄
ミシンオイル塗布
ノズルホルダー
ノズル保持板バネ
バフィング動作
（スプリング動作）
JSD8013110
サービスマニュアル
第
1
章
1-
7
点
検
と
保
守
作
業
1
カメラレンズ
移動カメラやマルチビューカメラのレンズに付いたホコリや汚れを取り除く
ときは、付属の綿棒にアルコールを含ませて、レンズの表面を軽く拭いてく
ださい。部品の破片などの異物があれば取り除いてください。
c
注意
レンズを清掃するときに、カメラの光軸に影響するような強い力を与えないよう注意してくだ
さい。
フィーダー
フィーダーがフィーダープレート上に確実にセットされていることを確認し
てください。フィーダーの日常点検については、「FEEDER」ユーザーズマ
ニュアルを参照してください。
フィーダープレート
フィーダープレート上にチップ部品や異物が落ちていないことを確認してく
ださい。
