第6 章 コンベア部・空圧装置の調整
本章では、基板を搬送・固定するためのコンベア部、およびエア圧の
調整方法について説明します
1. コンベア部の調整......................................................................................................................6-3
1.1 エア駆動スピードの調整 ........................................................................................................................................................... 6-4
1.2 コンベア速度の調整 ....................................................................................................................................................................... 6-6
1.3 コンベアベルトの張力調整 ...................................................................................................................................................... 6-9
1.4 コンベア幅の初期設定 .............................................................................................................................................................. 6-10
1.5 Y 軸(A/Bテーブル)の初期位置設定 .............................................................................................................................. 6-11
1.6 基板センサーの位置調整 ........................................................................................................................................................ 6-13
2. 空圧装置の設定.........................................................................................................................6-16
2.1 圧力レギュレーター .................................................................................................................................................................... 6-16
2.2 圧力低下検出レベル .................................................................................................................................................................... 6-17
JSD8013110
サービスマニュアル
第
6
章
6-
3
コ
ン
ベ
ア
部
・
空
圧
装
置
の
調
整
6
1. コンベア部の調整
基板を部品搭載位置に固定するためコンベアユニットは、下図に示すように
コンベアレールに沿って各機構部が配置されており、エア圧またはサーボ
モーター (コンベア幅) によって作動します。出荷時には最適な動作状態に
なるよう調整されていますが、何らかの理由で調整が必要になったときは、
本章の説明を参考にしてください。

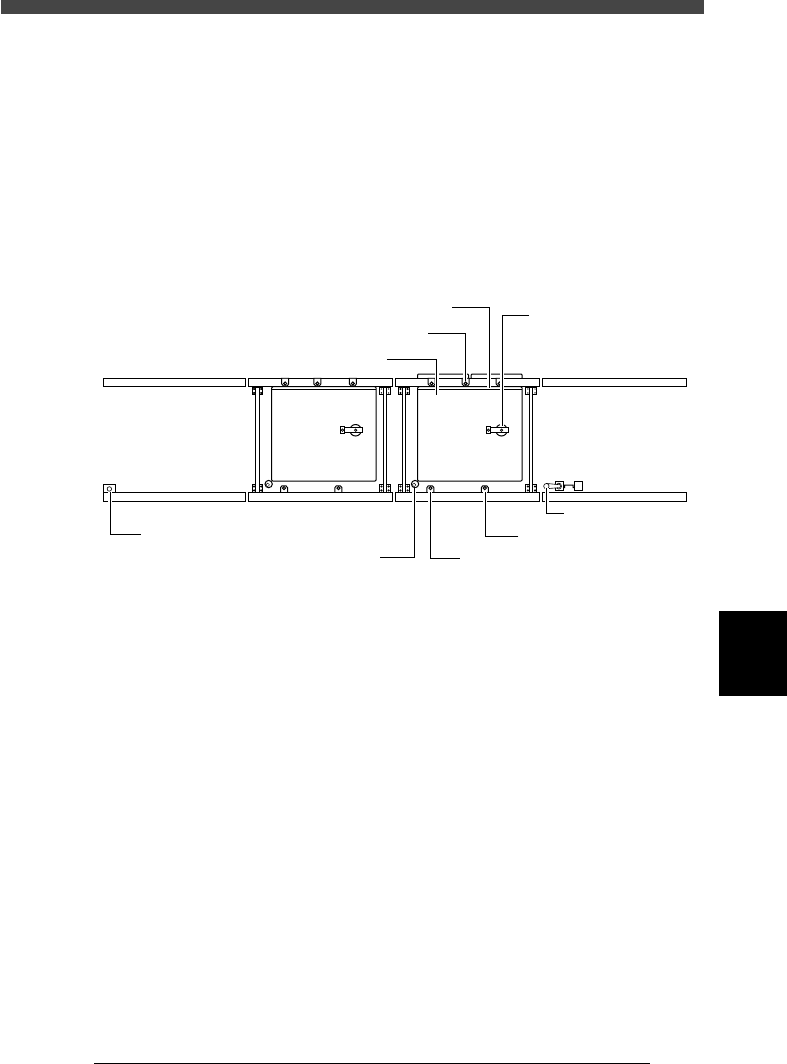

■ コンベアユニットの各機構部
42601-D8-00
プッシュアッププレート
エッジクランプ(オプション)
プッシュアップピン
入口ストッパー
可動側ロケートピン
固定側ロケートピン
Bテーブル
コンベア
Aテーブル
コンベア
出口ストッパー
メインストッパー
挟み込みクランプ
搬出コンベア 搬入コンベア
JSD8013110
サービスマニュアル
第
6
章
6-
4
6
コ
ン
ベ
ア
部
・
空
圧
装
置
の
調
整
1.1 エア駆動スピードの調整
コンベアユニットのエアバルブは、本体背面(B テーブル側)の右下パネルを
開けると、その内側に並んでいます。エア駆動スピードは、各エアバルブに
接続されているスピードコントローラーを回して調整します。

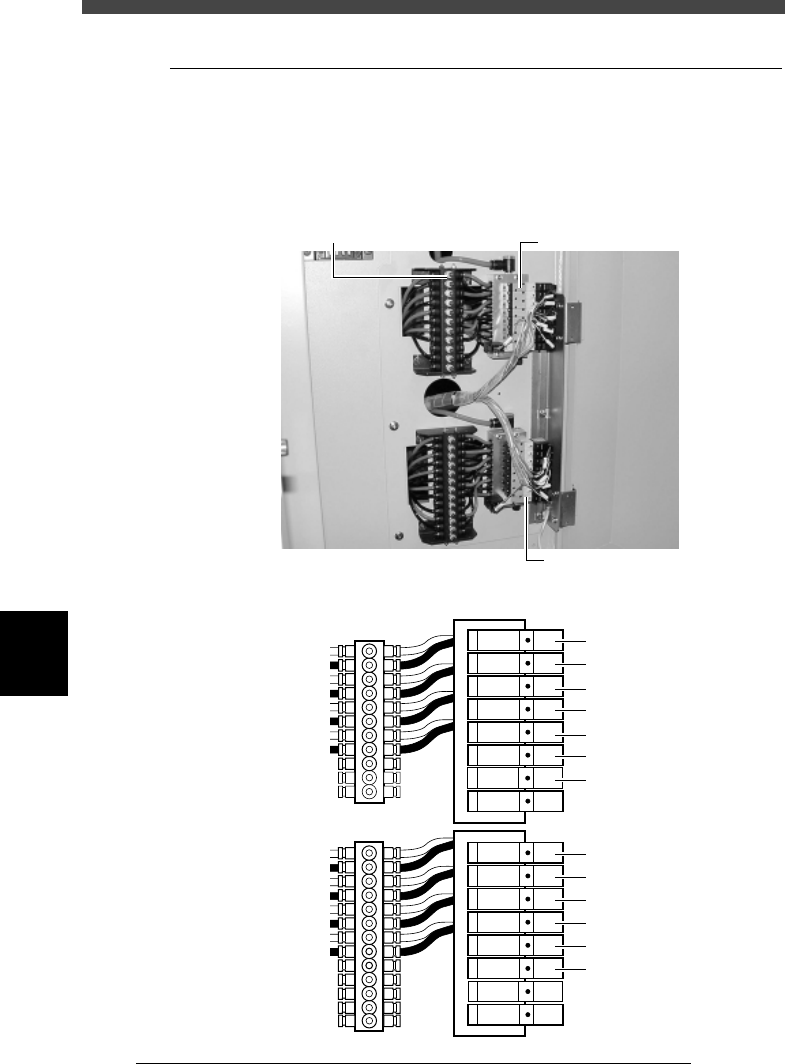

■ コンベアユニット駆動用エアバルブ
42610-D8-00
スピードコントローラー
エア駆動バルブ
エア駆動バルブ
スピード
コントローラー
エアバルブ
オレンジ：上昇用
ブラック：下降用
T1920：メインストッパー
T1921：プッシュアップ
T1922：ロケートピン
T1923：エッジクランプ
T1930：基板挟み込み
T1926：出口ストッパー
T1925：入口ストッパー
＜Aテーブル＞
T1932：メインストッパー
T1933：プッシュアップ
T1934：ロケートピン
T1935：エッジクランプ
T1931：基板挟み込み
T1937：基板爪下降
＜Bテーブル＞
