2. 空圧装置の設定
空圧装置は、圧力レギュレーターが本体左側に、圧力表示計は本体全面の左
下パネル内に置かれています。圧力レギュレータは、真空発生器とエア駆動
部へ供給する圧力を制御していますので、適正値に設定されていなければな
りません。
2.1 圧力レギュレーター
圧力レギュレーターを調整する前に、供給エア圧力が適正範囲（0.6 ∼
0.7MPa）になっていることを確認してください。
1
本体前面の左下パネルを開けます。
内部に圧力レギュレーターの調整バルブ、圧力表示計があります。
2
圧力を調整します。
圧力調整バルブをまわして、圧力表示針（黒）が0.55MPaを指すように
調整してください。

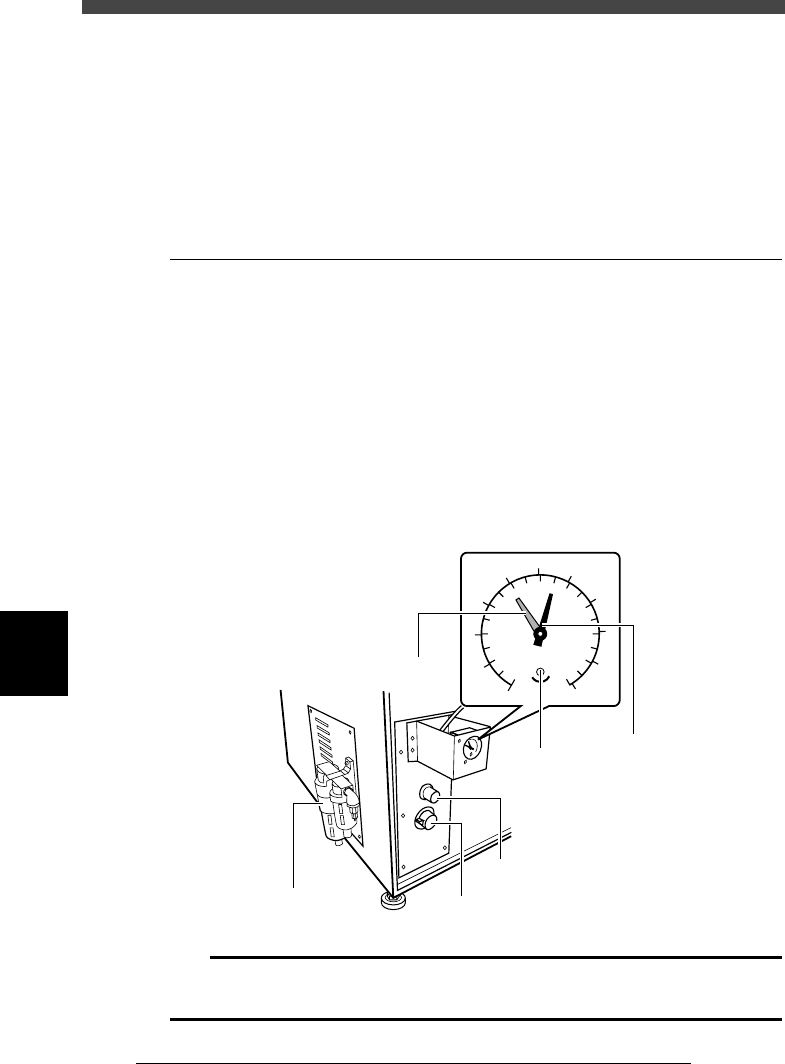

■ 圧力レギュレータと圧力調整バルブ
42607-C0-00
圧力表示計
0
1
2
3
4
5
6
7
8
9
10
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
MPa
(kgf/cm )
2
エア/ミストフィルター
圧力レギュレーター調整バルブ
残圧解放スイッチ
調整ネジ
（圧力低下検出レベル用）
圧力低下検出レベル（赤）
圧力表示針（黒）
c
注意
圧力レギュレーターの設定が不適切な場合、真空発生器の性能が十分に維持できなかったり、
エアシリンダーの駆動状態が安定しません。必ず適正範囲内に設定してください。
JSD8013110
サービスマニュアル
第
6
章
6-
17
コ
ン
ベ
ア
部
・
空
圧
装
置
の
調
整
6
2.2 圧力低下検出レベル
圧力がこの設定値よりも低下すると、検出スイッチにより緊急停止機能が働
きます。このとき、操作ディスプレイ上に下図のメッセージが表示されま
す。以下の要領で圧力低下検出レベルを設定します。
■ 圧力低下検出例
46606-C0-00
E0806
｢NM09ｴｱｰ圧力ﾀﾞｳﾝ検出｣で
緊急停止機能がはたらいています
供給ｴｱ圧力を
調べ、原因を取り除いて下さい
1
圧力低下検出レベルの設定針（赤）を調整します。
小型ドライバーなどで圧力表示計の調整ネジを回して、圧力低下検出ス
イッチの設定針（赤）が0.40MPa を指すように調整してください。

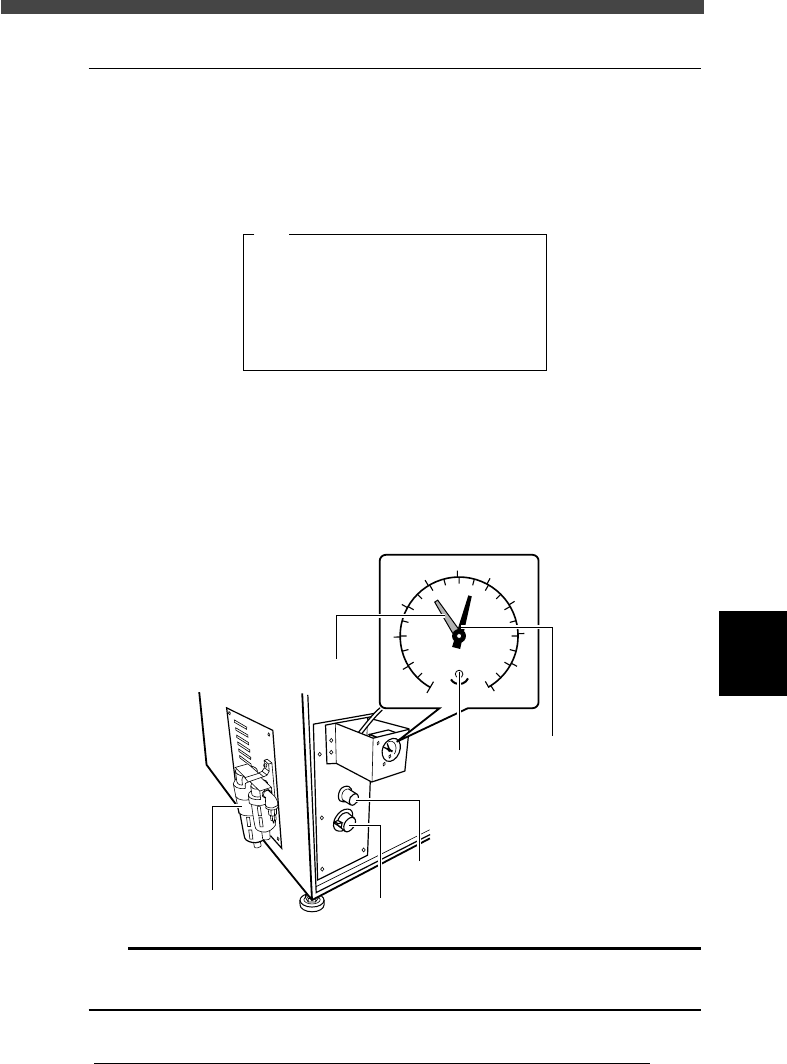

■ 圧力低下検出スイッチの設定
42607-C0-00
圧力表示計
0
1
2
3
4
5
6
7
8
9
10
0.0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
MPa
(kgf/cm )
2
エア/ミストフィルター
圧力レギュレーター調整バルブ
残圧解放スイッチ
調整ネジ
（圧力低下検出レベル用）
圧力低下検出レベル（赤）
圧力表示針（黒）
c
注意
圧力低下検出レベルの設定が不適切な場合、エア供給状態の異常（圧力低下）を検出できませ
ん。必ず適正範囲内に設定してください。
