JSD8013110
サービスマニュアル
第
4
章
4-
39
マ
シ
ン
調
整
モ
ー
ド
4
5
安全を確認して、[ENTER] キーを押します。
ティーチングのための画面が現れます。
46429-C0-00
A655
<<<ﾃｨｰﾁﾝｸﾞ>>>
ﾗｲﾄｱｼﾞｬｽﾀ(専用治具)の位置をﾃｨｰﾁﾝｸﾞします.
ｼﾞｮｲｽﾃｨｯｸによって・・・
A303
注意！！軸が動きます。
安全を確認して・・・
6
ピント合わせの対象を画面の中央に合わせます。
YPU のジョイステックを操作して、ピント合わせの対象がビジョンディ
スプレイの中央に来るようにします。
7
[ENTER]キーを押して、次のステップへ進みます。
e
8
非常停止ボタンを押してから、視野とピントを調整します。
移動カメラのレンズ鏡筒をクランプしているボルト2 本を緩め (取り外さ
ない)、カメラ全体を上下に少しずつスライドさせながら、ピントを合わ
せてください。 (視野はピントが合った位置で最適になります。)
ピントが合ったなら、レンズ鏡筒を仮締めしてください。
参考
ピント合わせの際、[↑][↓]キーや[INS][DEL]キーを使用して、必要に応じて照明レベルを調整
することもできます。

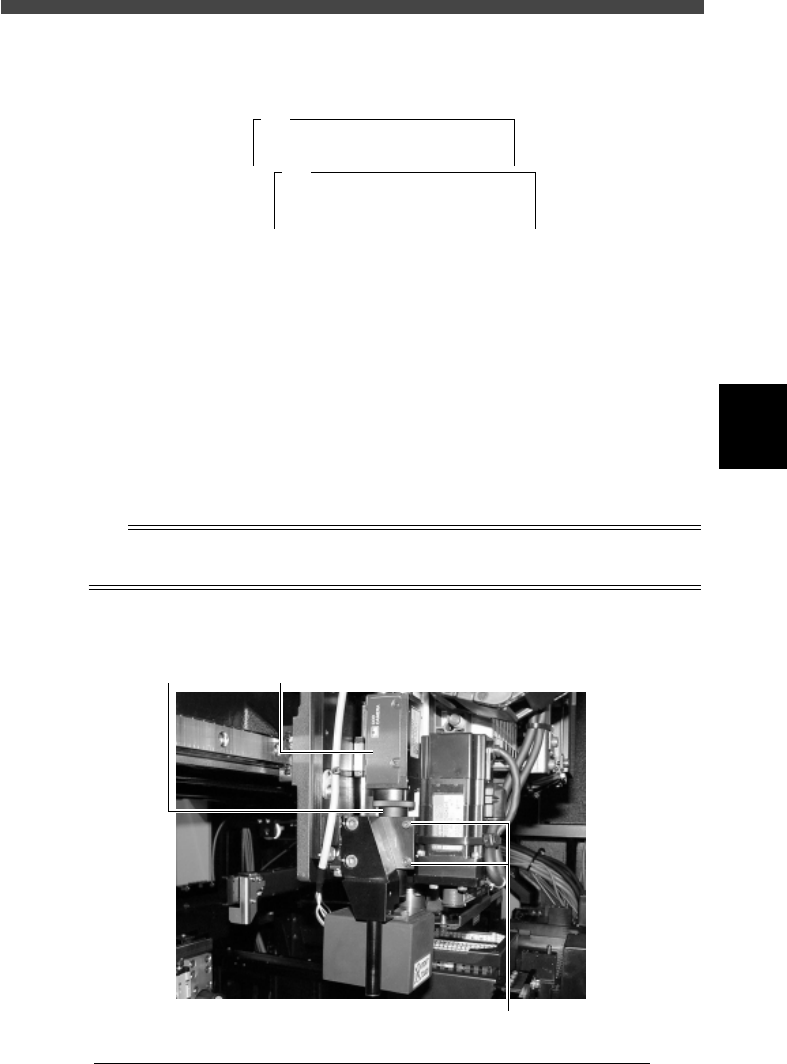

■ 移動カメラのピント調整
42421-D8-00
移動カメラレンズ鏡筒
このボルトを緩めてカメラを上下させる
JSD8013110
サービスマニュアル
第
4
章
4-
40
マ
シ
ン
調
整
モ
ー
ド
4
9
カメラの角度を合わせます。
1. コンベアテーブルを移動させて、ビジョンディスプレイの中央付近に
コンベアレールが見えるようにします。
2. カメラ本体を回転させて、ビジョンディスプレイ上のクロスラインと
コンベアレールが平行になるようにしてください。
以上で移動カメラのピント (高さ)、視野、角度の調整は完了です。
■ 移動カメラの角度調整
42424-D8-00
コンベアレールとクロスカーソル
が平行になるようにカメラの角度
を調整する
0
移動カメラのレンズ鏡筒クランプのボルト2 本を締めます。
ボルトを締めた後もピントと角度が合っていることを確認してください。
q
画面の指示に従って調整を終了します。
コンベアユニットが解除されたら、基板をコンベアから取り除いてくださ
い。この調整では保存するデータはありません。
JSD8013110
サービスマニュアル
第
4
章
4-
41
マ
シ
ン
調
整
モ
ー
ド
4
3.4.2 照明光量
基板フィデューシャルマークを正確に認識させるために、移動カメラの照明
を適正レベルに設定する必要があります。ここでは専用のプラスチック板
（ライトアジャスター：KM1-M8806-0XX）を使用して調整します。
e
1
非常停止ボタンを押してから、調整の準備をします。
1. 6 角レンチを使用してヘッド部の I/O ボードカバーを取り外します。
2. 移動カメラ照明調整用のライトアジャスターを用意してください。
2
「移動カメラ」→「照明光量」コマンドを実行します。
1.「3/3/B1 調整項目選択」→「移動カメラ」→「照明光量」を選択実行
します。
46431-D8-00
対象指定
視野 & ﾋﾟﾝﾄ
照明光量
ｶﾒﾗｽｹｰﾙ
調整・検査対象
移動ｶﾒﾗ
<<<ｱﾌﾟﾘｹｰｼｮﾝ>>> 3/ﾒﾝﾃﾅﾝｽ/M
<<ﾓｰﾄﾞ>> 3/ﾏｼﾝ調整
<ｺﾏﾝﾄﾞﾘｽﾄ> B/ﾌｧｲﾙ操作
B1 調整項目選択
2. 調整するカメラの「テーブル」を選択し、[ENTER]キーを押します。
「コンベアユニット」メニューが開きます。
46432-D8-00
A628
調整を行うﾃｰﾌﾞﾙを選択し、[ENTER]ｷｰを押して下さい.
調整を行わない場合には,[ESC]ｷｰを押して下さい.
ﾃｰﾌﾞﾙ
Aﾃｰﾌﾞﾙ
Bﾃｰﾌﾞﾙ
(状態)
OFF
ON
OFF
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ﾛｹｰﾄﾋﾟﾝ
ﾌﾟｯｼｭｱｯﾌﾟ
基板ｸﾗﾝﾌﾟ
ｴｯｼﾞｸﾗﾝﾌﾟ
ﾌﾟｯｼｭｲﾝ
ﾒｲﾝｽﾄｯﾊﾟｰ
入口ｽﾄｯﾊﾟｰ
出口ｽﾄｯﾊﾟｰ
ｺﾝﾍﾞｱﾓｰﾀｰ
基板幅
ﾌﾟﾛｸﾞﾗﾏﾌﾞﾙﾋﾟﾝ
戻る
ｺﾝﾍﾞｱﾕﾆｯﾄ
A654
基板とﾗｲﾄｱｼﾞｬｽﾀを (専用治具) をｾｯﾄします.
1 ｺﾝﾍﾞｱﾕﾆｯﾄを操作して・・・
