JSD8013110
サービスマニュアル
第
8
章
8-
4
電
源
接
続
・
機
器
間
入
出
力
信
号
8
1.2 電源接続
電源接続は下記のケーブルを使って、本体背面向かって左側のQF11一次側
端子L1, L2, L3と本体アース接続部に接続します。

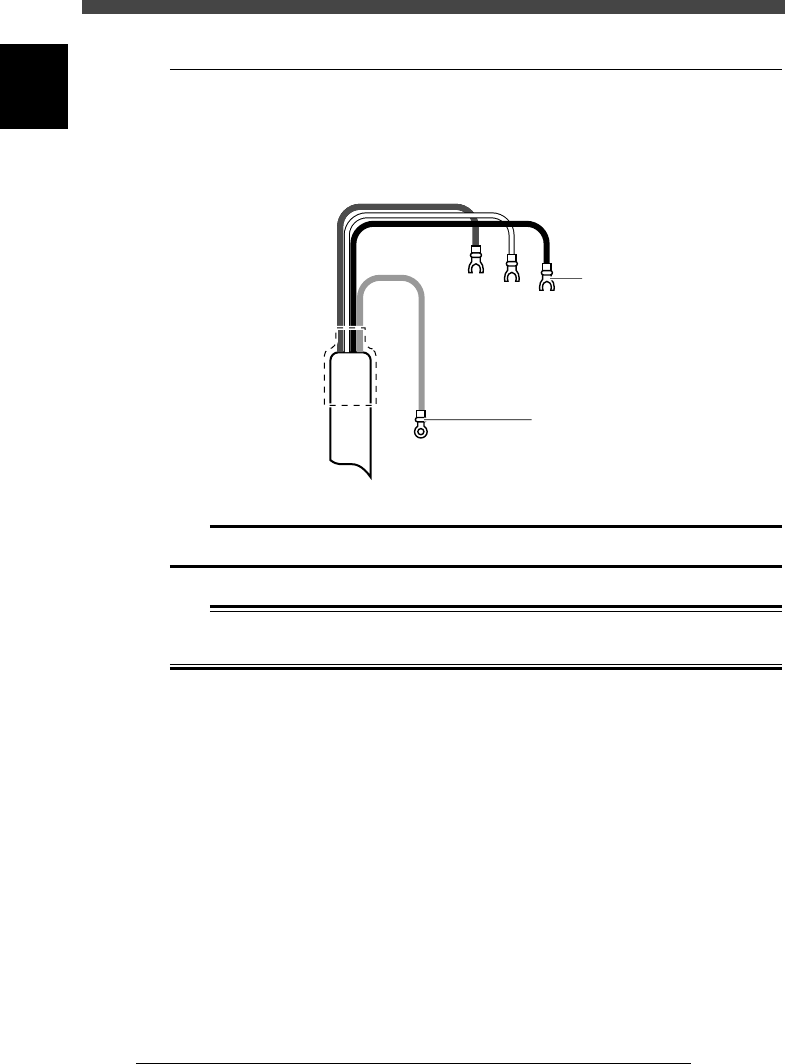

■ 電源ケーブル加工例（3.5mm
2
4 芯キャブタイヤケーブル）
42801-C0-00
L1
L2
L3
Earth
Green
L=350mm
L=350mm
圧着丸端子 3.5-4
絶縁被覆付圧着
Y端子 3.5-Y5
c
注意
電源ケーブルには、導体断面積が3.5mm
2
以上のものを使用してください。
w
警告
感電事故を防止するために、電源の接続は元電源が切れていることを確認してから行ってくだ
さい。また、本体アース部の接続は確実に行ってください。
JSD8013110
サービスマニュアル
第
8
章
8-
5
電
源
接
続
・
機
器
間
入
出
力
信
号
8
1.3 ブレーカー
ブレーカーおよびサーキットプロテクターの配置は下記の通りです。

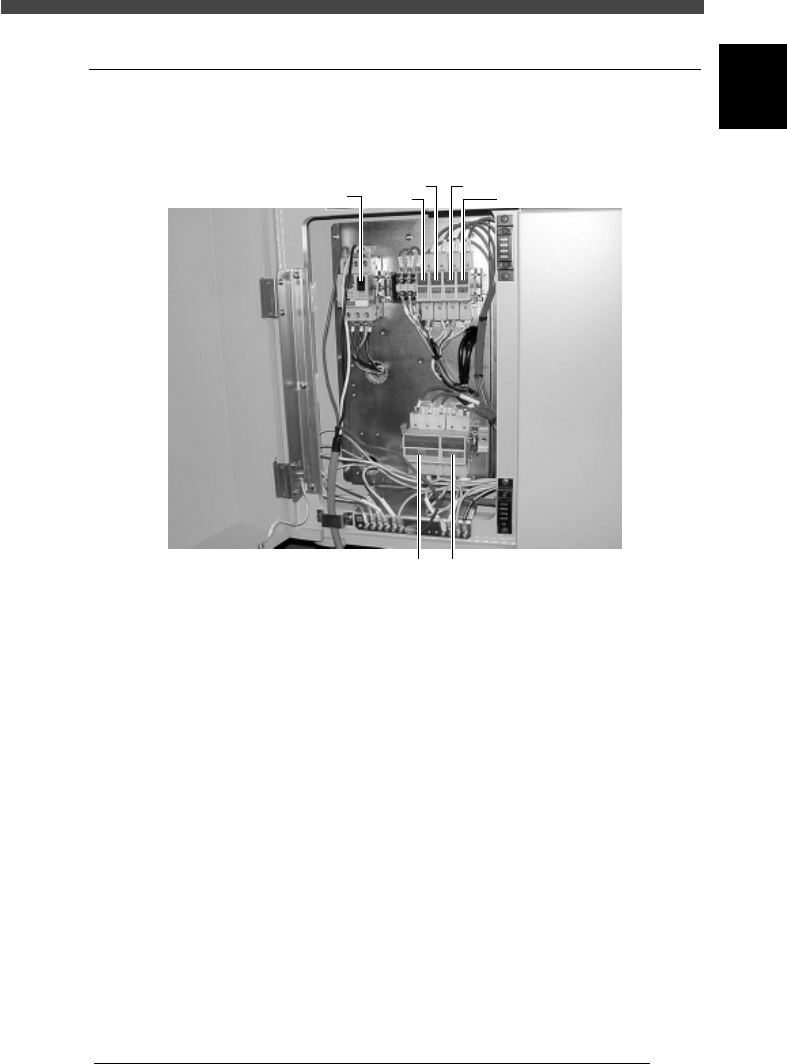

■ ブレーカー
42804-C0-00
QF11
QF22
QF31 QF32
QF21
QF23
QF24
QF11：本体メインブレーカー
QF21：前側CRT 電源サーキットプロテクター
QF22：サービスコンセント
QF23：後側CRT 電源サーキットプロテクター
QF24：コントローラー、I/O、EMG 電源サーキットプロテクター
QF31：全モーター動力電源サーキットプロテクター
QF32：コンベアモーター動力電源サーキットプロテクター
JSD8013110
サービスマニュアル
第
8
章
8-
6
電
源
接
続
・
機
器
間
入
出
力
信
号
8
2. 機器間入出力信号
マウンターは、後行程機からの信号を受けると基板を排出し、別の基板を要
求するために前行程機へ信号を送ります。
NEXT INTERFACE コネクターは後行程機と接続し、PREVIOUS
INTERFACE コネクターは前行程機と接続します。どちらのコネクターも
マウンター前面の右下パネルの内側に位置しています。
コネクター：AMP 206043-1（14pinレセプタル）

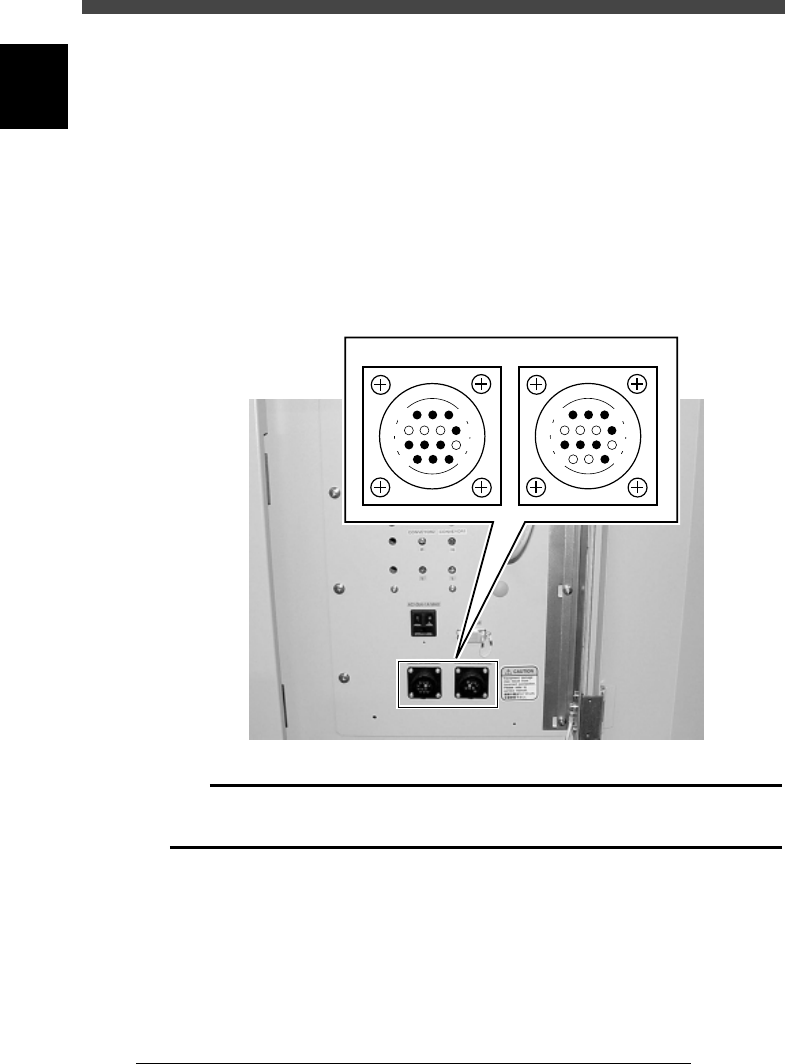

■ ゲート信号コネクタ
42805-C0-00
PREVIOUS INTERFACE
NEXT INTERFACE
14
11
12
7
4
8
3
1
14
11
12
7
4
8
3
1
c
注意
前行程機が旧VIOS機（YV100 II 等）の場合は別途専用ケーブルが必要です。（詳しくは仕様書
を参照してください。）
