2-14 0708-001 3. “ 元件补给 ” 界面 [9] [ 本机 / 生产线 ] 按钮 按该按钮，便显示以下界面。 Fig.2B6 “ 本机 / 生产线 ” 界面 可以确认在系统设定 → 环境设定 → 生产线构成设定中设定的装置元 件信息。 在一个装置界面中，可以掌握其他装置的元件信息，因此可以缩短操 作时间。 [ 本机 / 生产线 ] 按钮 返回到 “ 元件补给 ” 界面。 装置按钮 用按钮显示生产线的装置一览。 用不同颜色…
2-130708-001
3.
“
元件补给
”
界面
[4] 元件数据概要
显示以下元件数据。
元件种类、
元件尺寸 (X，Y，T)、
种类、
料带宽度、
方向、
吸嘴类型
[5] [ 元件补给 ] 按钮、
[ 料带连接补给 ] 按钮
按该按钮，设定元件数据库的元件数。
[6] [ 当前元件余数 ] 按钮、
[ 料带连接余数 ] 按钮
按该按钮，便显示
“
当前元件余数
”
或
“
料带连接余数
”
输入界面。
可输入当前正在使用或下次使用 ( 料带连接 ) 的元件数设定。
在与元件数据库的元件数设定值不同时使用。
[7] [ 补给时排序 ] 按钮
选中该按钮，则在补给元件时，自动排序补给完了的送料器，之
后补给下一个元件。
[8] [ 全部使用 ] 按钮
按该按钮，可以解除接合模式下的料带搬送的停止。
由此，可以不停止对应于接合模式的带式送料器直到用完为止。
2-140708-001
3.
“
元件补给
”
界面
[9] [ 本机 / 生产线 ] 按钮
按该按钮，便显示以下界面。

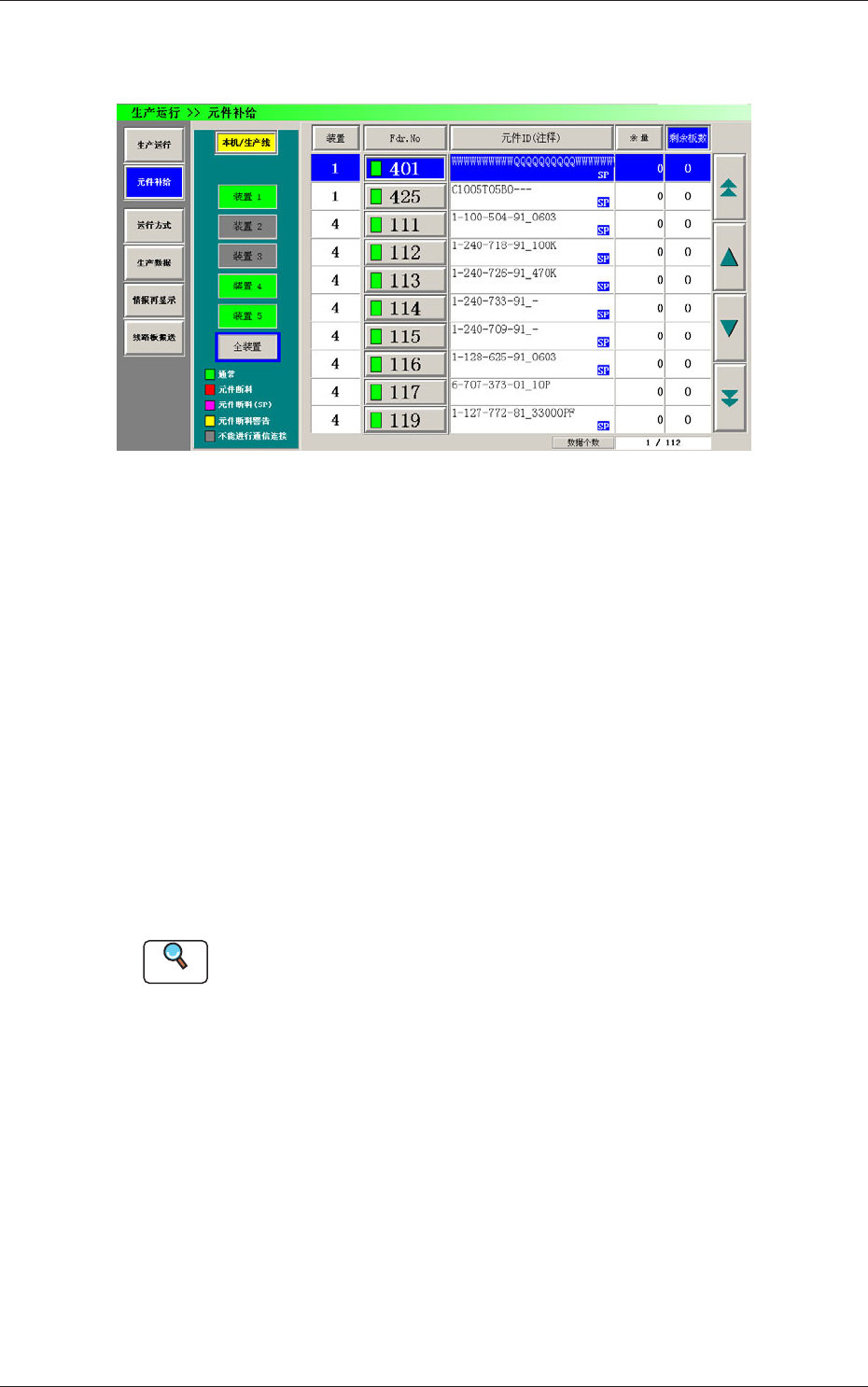

Fig.2B6
“
本机 / 生产线
”
界面
可以确认在系统设定
→
环境设定
→
生产线构成设定中设定的装置元
件信息。
在一个装置界面中，可以掌握其他装置的元件信息，因此可以缩短操
作时间。
[ 本机 / 生产线 ] 按钮
返回到
“
元件补给
”
界面。
装置按钮
用按钮显示生产线的装置一览。
用不同颜色的按钮显示各装置的连接状况和送料器的状态。
另外，在当前使用的装置按钮前，粘贴有人形记号。
按下装置按钮，在送料器一览中便显示该装置的数据。
Reference
要显示、利用装置的按钮，就需要登录 / 设定装置。
详细内容请参照第三卷 第六章 4. 环境设定章节。
[ 全装置 ] 按钮
在送料器一览中，显示全装置的数据。
2-150708-001
4.
“
运行方式
”
界面
4.
“
运行方式
”
界面
在
“
生产运行
”
子菜单栏中，按 [ 运行方式 ] 按钮，便显示
“
运行方式
”
界面。

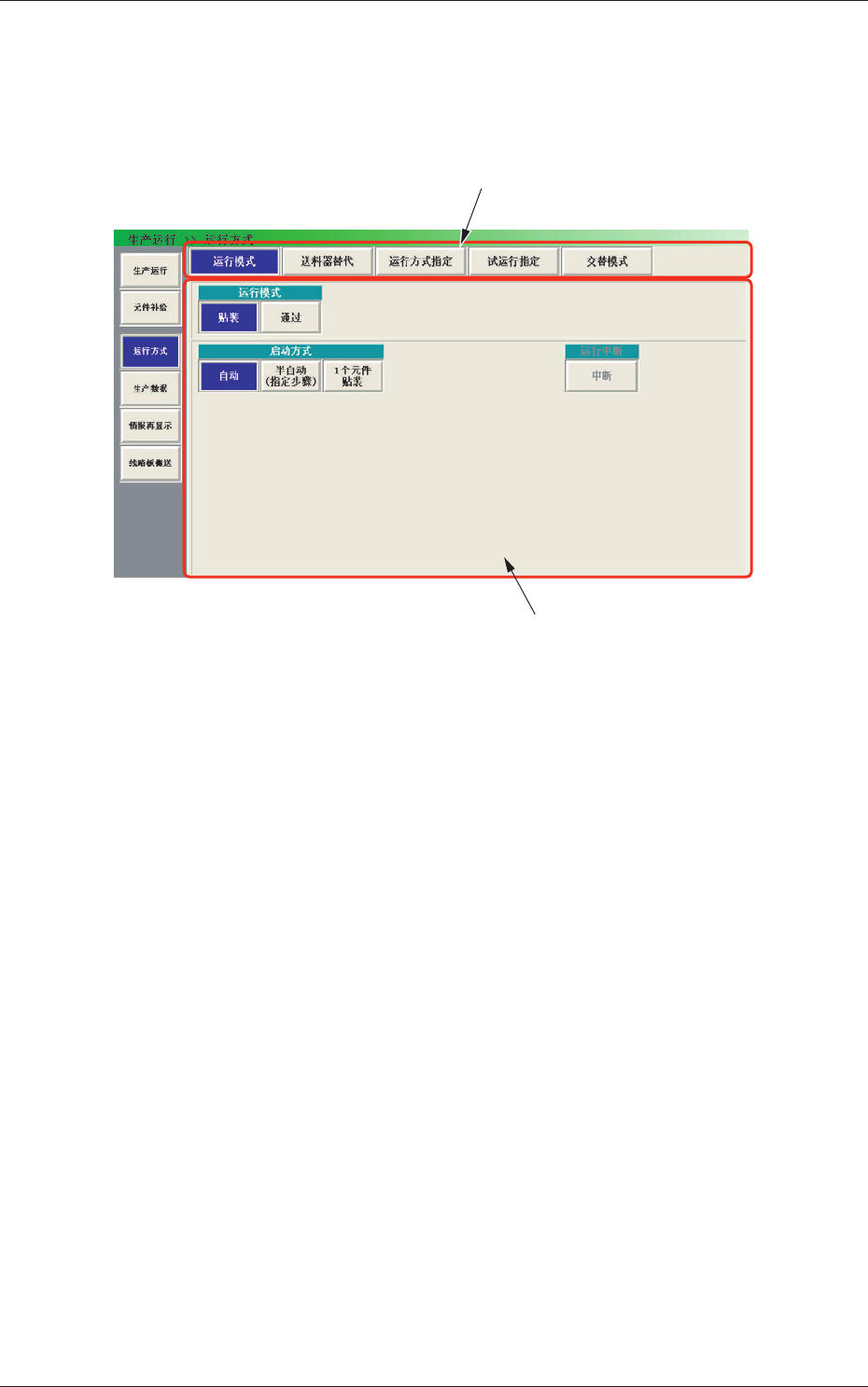

Fig.2B12
“
运行方式
”
界面
[1] 切换按钮
运行模式
可以进行运行模式的切换、启动方式等的设定。
送料器替代
可以进行送料器替代机能的设定。
运行方式指定
可以设定运行速度减速指定等运行方式。
试运行指定
可以对试运行进行设定。
交替模式 ( 接合 )
可以对接合进行设定。
[2]
“
运行方式
”
界面
显示作为初始显示界面的
“
运行模式
”
界面。
[2]
“
运行方式
”
界面
[1] 切换按钮
