4-32 0708-001 4.1 “ 线性测量 ( 线传感器 ) ” 界面 4.1.3 补正数据读入 按下 [ 补正数据读入 ] 按钮，便显示 “ 补正数据读入 ” 界面。 [2] [1] [3] Fig.2D18-4 “ 补正数据读入 ” 界面 [1] [LS 补正数据读出 ] 按钮 从线传感器放大器读入指定安装头的线传感器补正数据。 [2] 版本 显示 [1][LS 补正数据读出 ] 按钮读入的数据的版本。 [3] 补正数据 显示…
4-310708-001
4.1
“
线性测量 ( 线传感器 )
”
界面
[3] [ 动作 ] 按钮
进行检出测试。
[4] 吸嘴选择部
显示选定安装头的吸嘴。
按下吸嘴编号，进行吸嘴选择 / 解除。
进行检出测试，便显示其结果。
按下结果显示部分，在右侧的 [5] 计测值及 [6] 线性测量 ( 线传
感器 ) 遮光轨迹图表中显示选定吸嘴的检出结果。
[5] 计测值
数值显示在 [4] 中选择的吸嘴的遮光轨迹。
用右侧的箭头滚动显示数据。
[6] 线性测量 ( 线传感器 ) 遮光轨迹
图表显示在 [4] 中选择的吸嘴的遮光轨迹。
4-320708-001
4.1
“
线性测量 ( 线传感器 )
”
界面
4.1.3 补正数据读入
按下 [ 补正数据读入 ] 按钮，便显示
“
补正数据读入
”
界面。
[2]
[1]
[3]

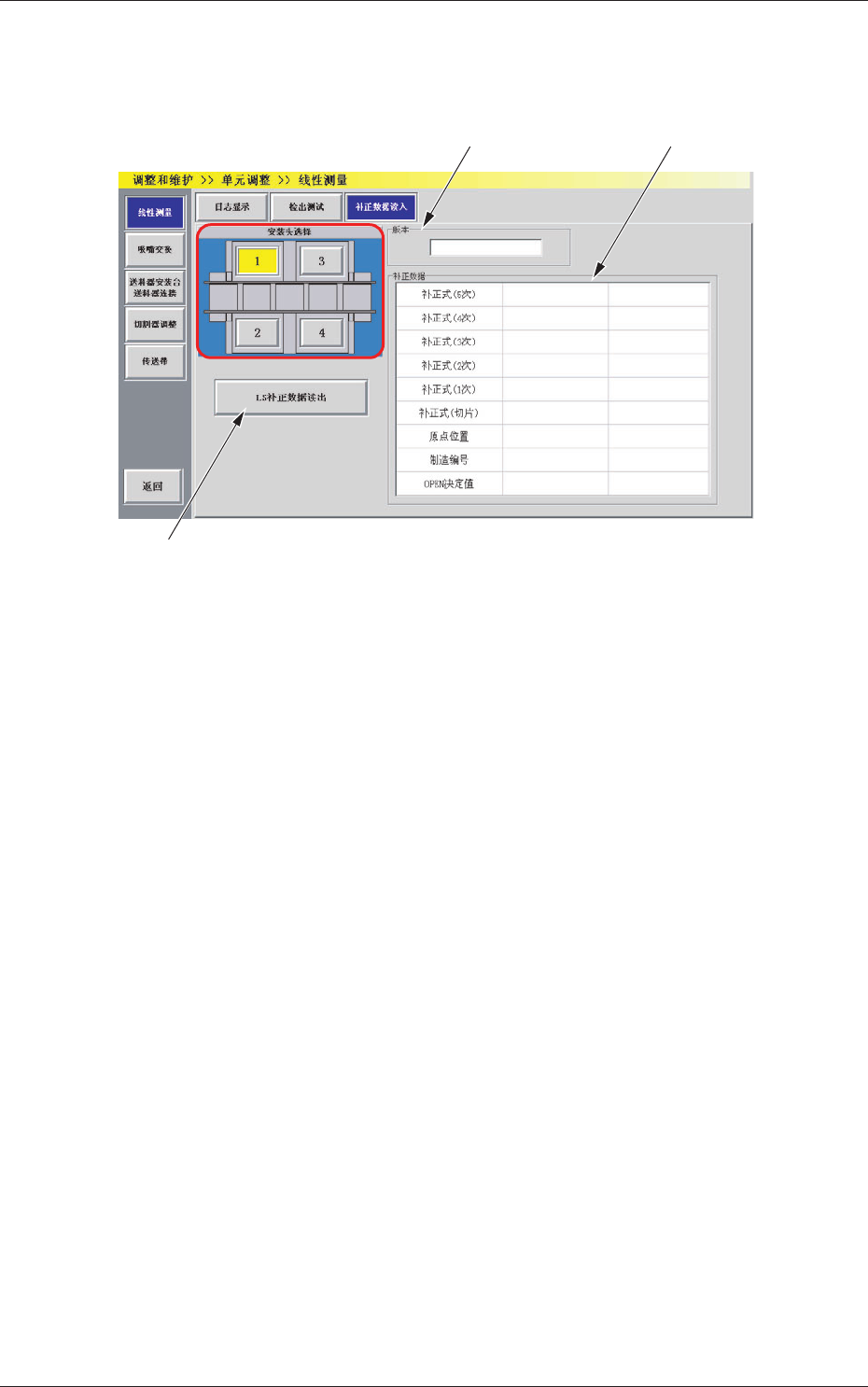

Fig.2D18-4
“
补正数据读入
”
界面
[1] [LS 补正数据读出 ] 按钮
从线传感器放大器读入指定安装头的线传感器补正数据。
[2] 版本
显示 [1][LS 补正数据读出 ] 按钮读入的数据的版本。
[3] 补正数据
显示 [1][LS 补正数据读出 ] 按钮读入的数据的内容。
4-330708-001
4.2
“
吸嘴交换
”
界面
4.2
“
吸嘴交换
”
界面
进行手动动作下的吸嘴的安装、收纳的单个动作。
在
“
单元调整
”
子菜单栏中，按 [ 吸嘴交换 ] 按钮，便显示
“
吸嘴交换
”
界面。
[3]
[1]
[2]
[4]
[5]

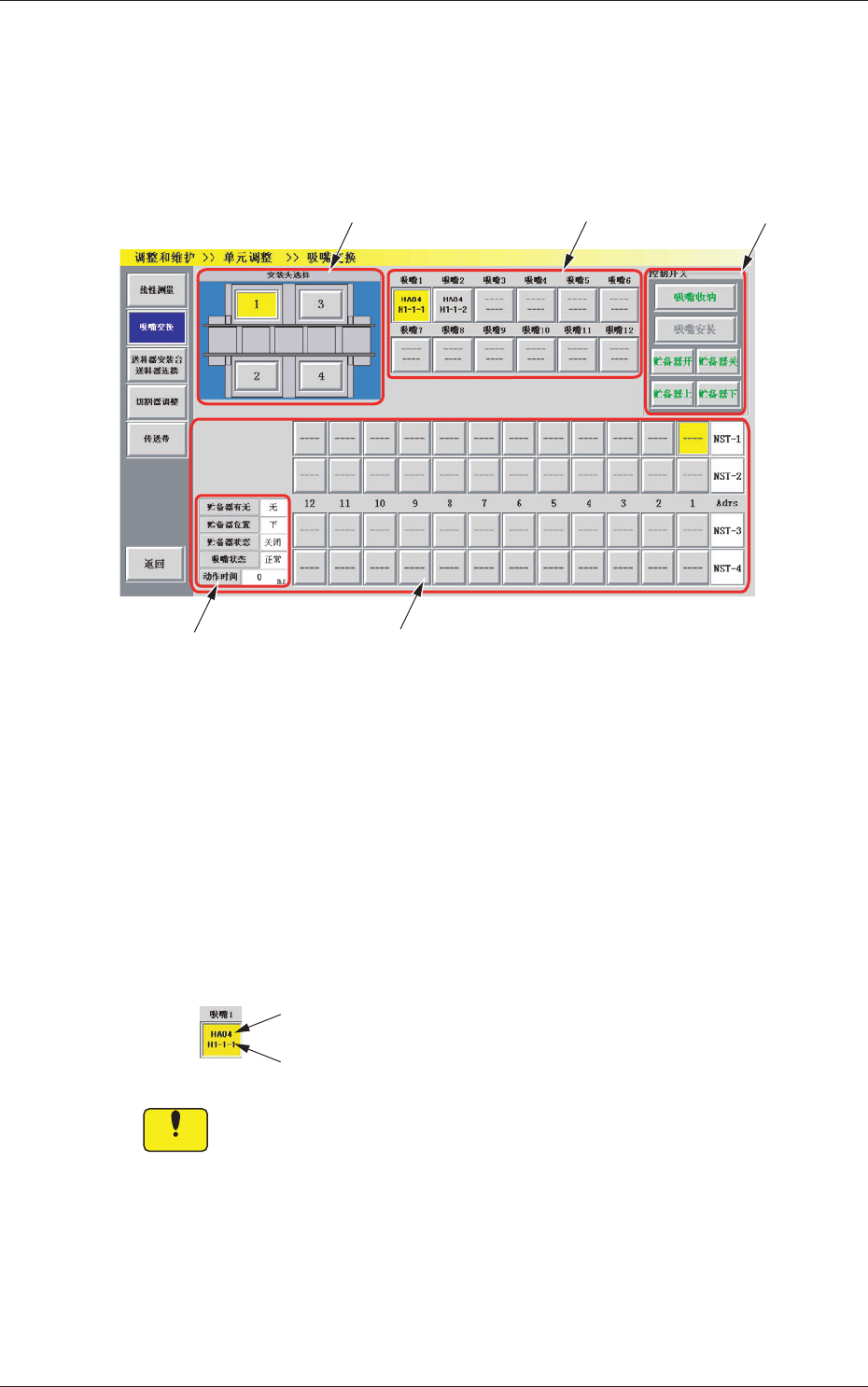

Fig.2D19
“
吸嘴交换
”
界面
[1] 安装头选择按钮
在装置的图像中显示的各模块被设为按钮。
按下按钮，选择进行吸嘴交换的安装头。
按该按钮，按钮的背景色变为黄色。
[2] 吸嘴配置编号选择按钮
选择要交换的吸嘴。
按该按钮，按钮的背景色变为黄色。
显示贴装着的吸嘴的吸嘴 ID。
显示贴装着的吸嘴被收纳的吸嘴储料器地址。
Notice
贴装有中异形元件用吸嘴时，不能在其两侧贴装吸嘴。
