3-8 5 . “ 线 路 板支 撑 针 设 定模 式 ” 界 面 在 “ 设定 ” 子菜单栏中，按 [ 支撑针 传送带 ] 按钮，便显示 “ 线路板 支撑针设定模式 ” 界面。 Fig.2C6 “ 线路板支撑针设定模式 ” 界面 0708-001 5. “ 线路板支撑针设定模式 ” 界面 [1] [3] [4] [2]
3-7
[6] [ 吸嘴检查 ] 按钮
按该按钮，便可确认如下界面选择的线路板程序的吸嘴状况。

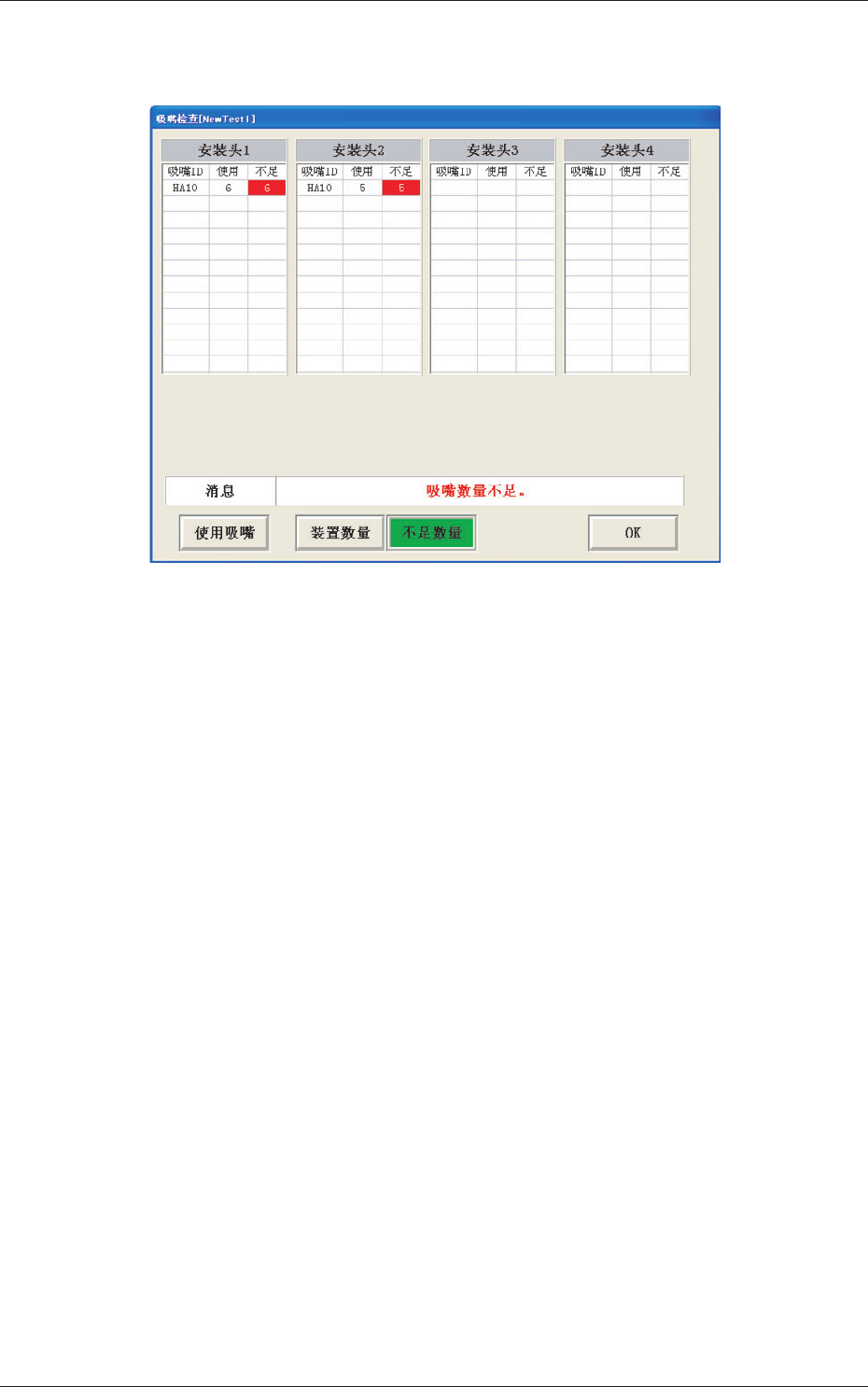

Fig.2C5-1
“
吸嘴检查
”
界面
[ 使用吸嘴 ] 按钮
显示所选择的线路板程序中使用的吸嘴 No. 和吸嘴 ID。
[ 装置数量 ] 按钮
显示所选择的线路板程序中使用的吸嘴 ID 和该吸嘴的使用数量和
装置吸嘴储料器上该吸嘴的数量。
[ 不足数量 ] 按钮
显示所选择的线路板程序中使用的吸嘴 ID 和使用吸嘴的数量是否
不足。
有不足的吸嘴时，对应于不足吸嘴 ID 的不足数量显示为红色，显
示不足的吸嘴数量。
0708-001
4.
“
机种切换
”
界面
3-8
5.
“
线路板支撑针设定模式
”
界面
在
“
设定
”
子菜单栏中，按 [ 支撑针 传送带 ] 按钮，便显示
“
线路板
支撑针设定模式
”
界面。

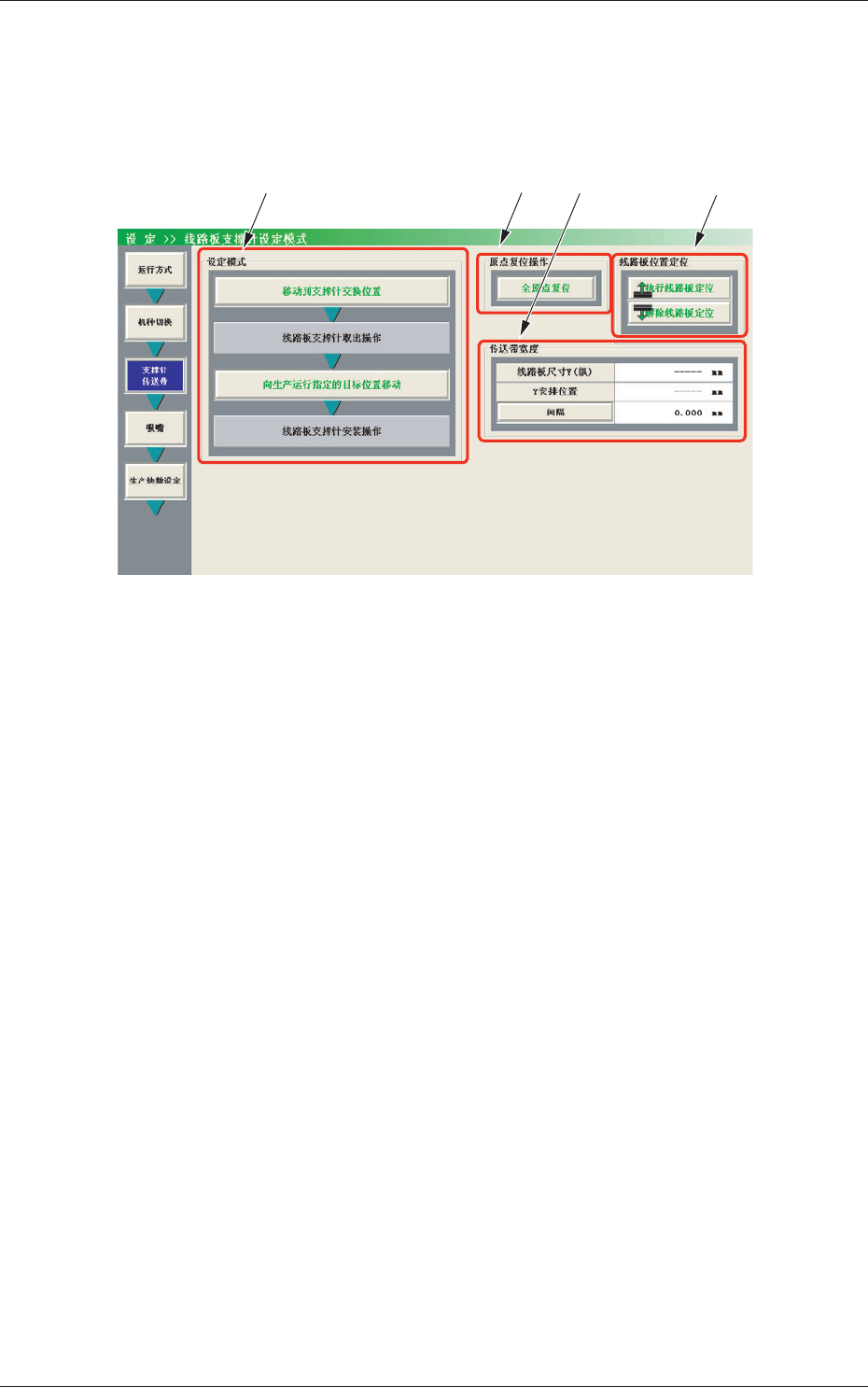

Fig.2C6
“
线路板支撑针设定模式
”
界面
0708-001
5.
“
线路板支撑针设定模式
”
界面
[1]
[3]
[4][2]
3-9
[1] 设定模式
进行支撑针的交换作业时使用。
Fig.2C7
[2] 原点复位操作
[ 全原点复位 ] 按钮 : 全轴原点复位。
[3] 线路板位置定位
[ 执行线路板定位 ] 按钮 : Z 夹板和支撑台上升，线路板被定位。
[ 解除线路板定位 ] 按钮 : Z 夹板和支撑台下降，线路板定位被
解除。
[4] 传送带宽度
线路板尺寸 Y( 纵 )、Y 安排 ( 排列 ) 位置
显示生产机种的线路板程序数据中设定的线路板尺寸 Y( 纵 )、Y
排列位置。
[ 间隔 ( 余量 )] 按钮
为传送带宽度和线路板之间保持余裕的数据。
实际的传送带宽度为
“
线路板尺寸 Y( 纵 )
”
＋
“
余量 ( 建议
值 :0.5mm)
”
。
0708-001
5.
“
线路板支撑针设定模式
”
界面
•
按该按钮，在 10 秒钟内按 [START] 按钮，安装头退避，
传送带宽度放宽到最大宽度。
•
请将 [STAGE READY] 灭灯打开开闭门，回收支撑针。
回收后，关闭开闭门，将 [STAGE READY] 亮灯。
•
按该按钮，在 10 秒钟内按 [START] 按钮，便执行传
送带宽度的设定和 Y 排列位置的移动。
•
按
“
线路板位置定位
”
中的 [ 执行线路板定位 ] 按钮，
在 10 秒钟内按 [START] 按钮，支撑台便上升。
•
将 [STAGE READY] 灭灯打开开闭门，设置支撑针。
•
设置完了后，关闭开闭门，将 [STAGE READY] 亮灯。
•
按
“
线路板位置定位
”
中的 [ 解除线路板定位 ] 按钮，
在 10 秒钟内按 [START] 按钮。
支撑台便下降。
