2-15 0708-001 4. “ 运行方式 ” 界面 4. “ 运行方式 ” 界面 在 “ 生产运行 ” 子菜单栏中， 按 [ 运行方式 ] 按钮， 便显示 “ 运行方式 ” 界面。 Fig.2B12 “ 运行方式 ” 界面 [1] 切换按钮 运行模式 可以进行运行模式的切换、启动方式等的设定。 送料器替代 可以进行送料器替代机能的设定。 运行方式指定 可以设定运行速度减速指定等运行方式。 试运行指定 可以对试运行进行设定。 交替模…
2-140708-001
3.
“
元件补给
”
界面
[9] [ 本机 / 生产线 ] 按钮
按该按钮，便显示以下界面。
Fig.2B6
“
本机 / 生产线
”
界面
可以确认在系统设定
→
环境设定
→
生产线构成设定中设定的装置元
件信息。
在一个装置界面中，可以掌握其他装置的元件信息，因此可以缩短操
作时间。
[ 本机 / 生产线 ] 按钮
返回到
“
元件补给
”
界面。
装置按钮
用按钮显示生产线的装置一览。
用不同颜色的按钮显示各装置的连接状况和送料器的状态。
另外，在当前使用的装置按钮前，粘贴有人形记号。
按下装置按钮，在送料器一览中便显示该装置的数据。
Reference
要显示、利用装置的按钮，就需要登录 / 设定装置。
详细内容请参照第三卷 第六章 4. 环境设定章节。
[ 全装置 ] 按钮
在送料器一览中，显示全装置的数据。
2-150708-001
4.
“
运行方式
”
界面
4.
“
运行方式
”
界面
在
“
生产运行
”
子菜单栏中，按 [ 运行方式 ] 按钮，便显示
“
运行方式
”
界面。
Fig.2B12
“
运行方式
”
界面
[1] 切换按钮
运行模式
可以进行运行模式的切换、启动方式等的设定。
送料器替代
可以进行送料器替代机能的设定。
运行方式指定
可以设定运行速度减速指定等运行方式。
试运行指定
可以对试运行进行设定。
交替模式 ( 接合 )
可以对接合进行设定。
[2]
“
运行方式
”
界面
显示作为初始显示界面的
“
运行模式
”
界面。
[2]
“
运行方式
”
界面
[1] 切换按钮
2-160708-001
4.1 运行模式
4.1 运行模式
按 [ 运行模式 ] 按钮，便显示以下界面。

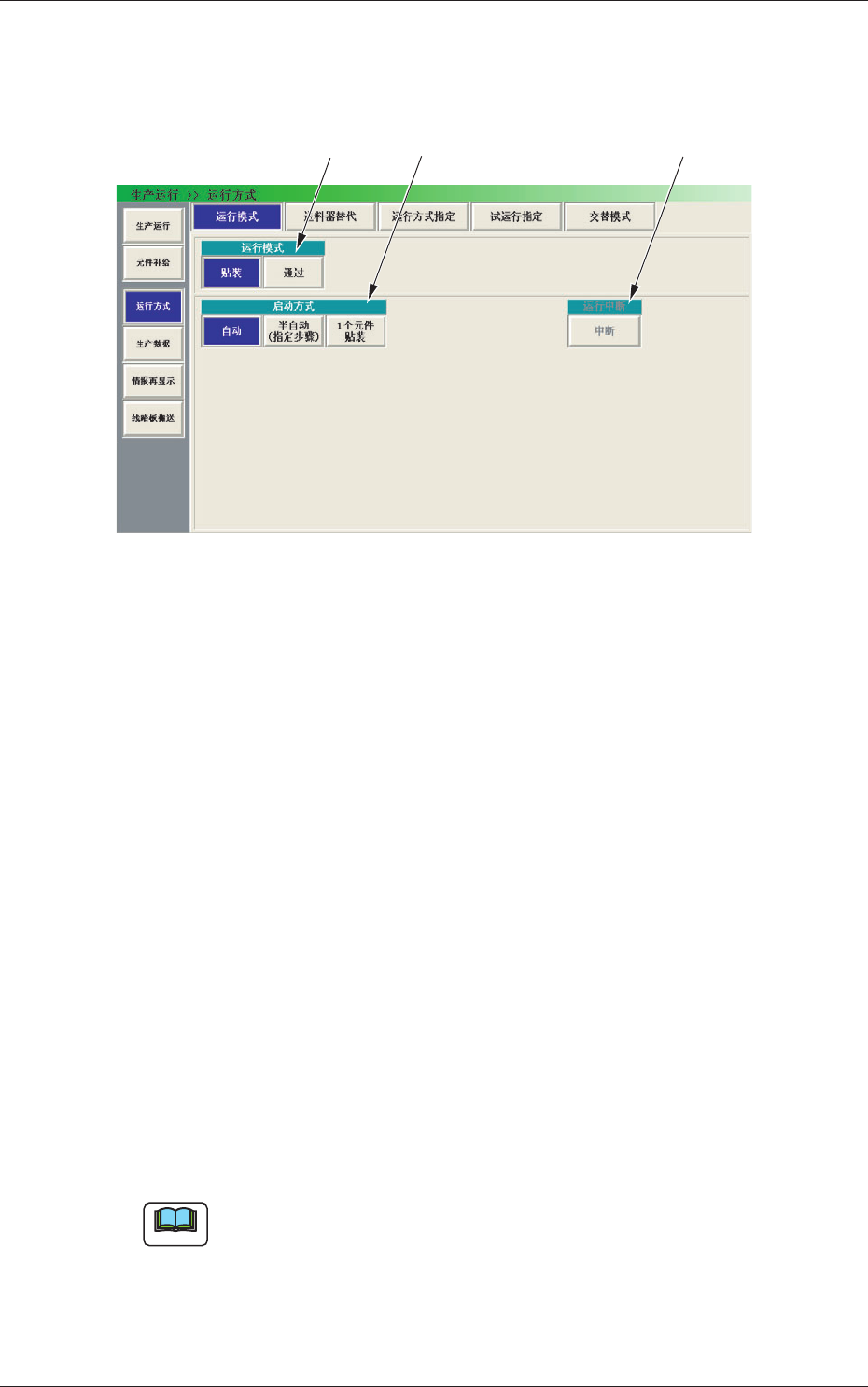

Fig.2B12-1
“
运行方式
”
界面 (1)
[1] 运行模式
按以下按钮，切换运行模式。
[ 贴装 ] 按钮 : 进行生产运行时选择该按钮。
[ 通过 ] 按钮 : 进行通过运行时选择该按钮。
在界面上端
“
状态显示
”
的
“
运行模式
”
中，显示切换的运行模式。
[2] 启动方式
按以下按钮，指定启动方式。
[ 自动 ] 按钮
全自动启动。
[ 半自动 ( 指定步骤 )] 按钮
从指定步骤编号开始半自动启动。
[1 个元件贴装 ] 按钮
贴装 1 个元件后停止。
[3] 运行中断
按 [ 中断 ] 按钮，
“
暂停中
”
状态被解除，装置便进入
“
停止中
”
状态。
Note
在生产运行中按操作台的 [STOP] 按钮时等装置进入
“
暂停中
”
状态
时，[ 中断 ] 按钮变为可以操作。
[2]
[3]
[1]
