2-7 0708-001 (2) 生产状况 按 [ 生产状况 ] 按钮，便显示生产状况。 Fig.2B3-2 “ 生产状况 ” 界面 就生产机种显示以下生产状况。 分割线路板数量 : 显示分割线路板的生产数量。 线路板完成时间 : 显示当前在装线路板的前一块已完成 线路板的完成时间。 是从开始取回线路板到最终贴装完了 为止的时间合计值。 工作台 #1 显示部、工作台 #2 显示部 显示每个工作台的信息。 2. 生产运行主要界面
2-60708-001
2. 生产运行主要界面
[3] 操作员信息显示部
可以将
“
操作员信息
”
显示部的显示内容切换到
“
生产信息
”
、
“
生
产状况
”
或
“
启动检查
”
。
(1) 生产信息
按 [ 生产信息 ] 按钮，便显示生产信息。

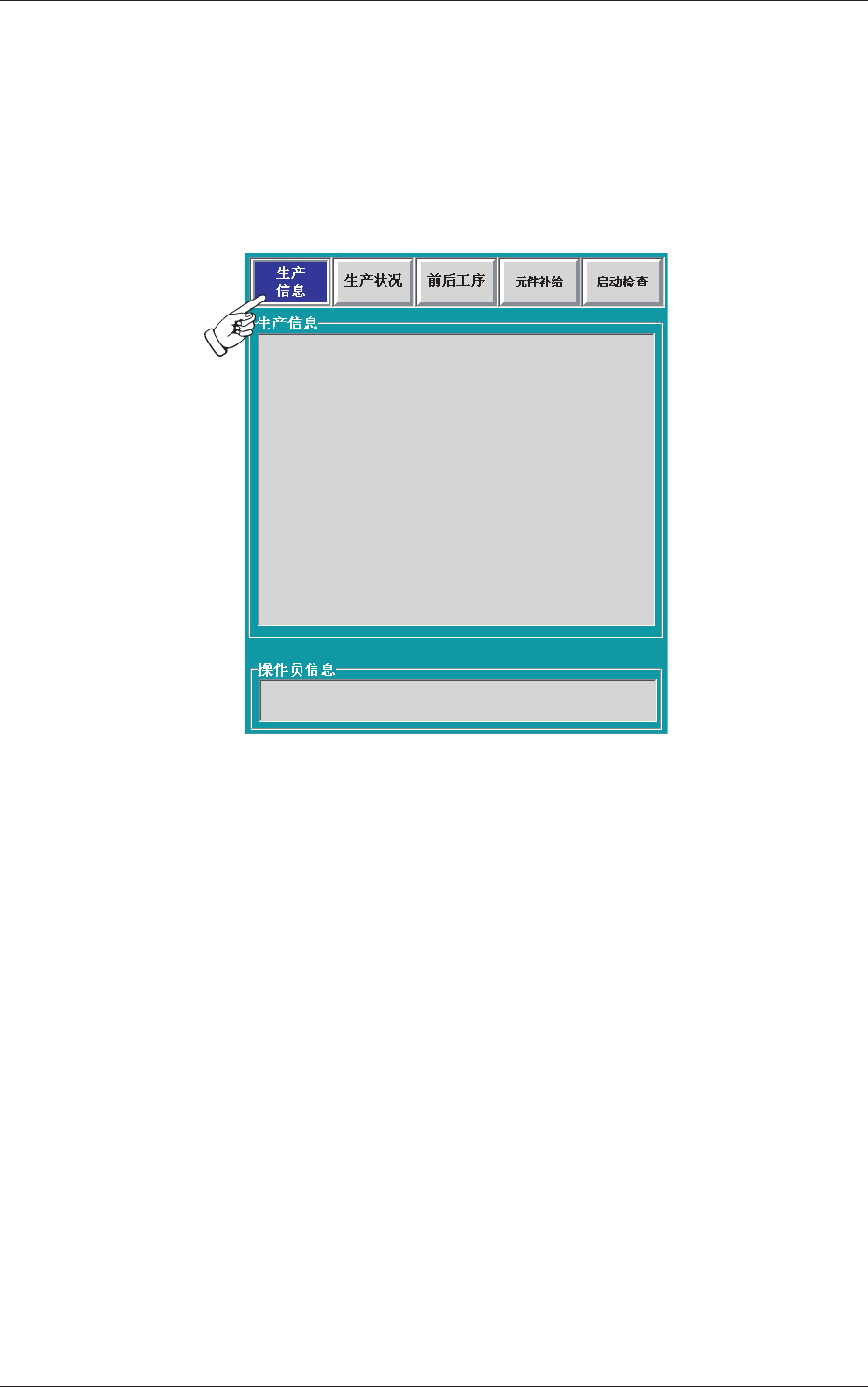

Fig.2B3-1
“
生产信息
”
界面
生产信息内容 : 信息发生年月日、时间、
信息种类、
信息内容、
发生部位
2-70708-001
(2) 生产状况
按 [ 生产状况 ] 按钮，便显示生产状况。

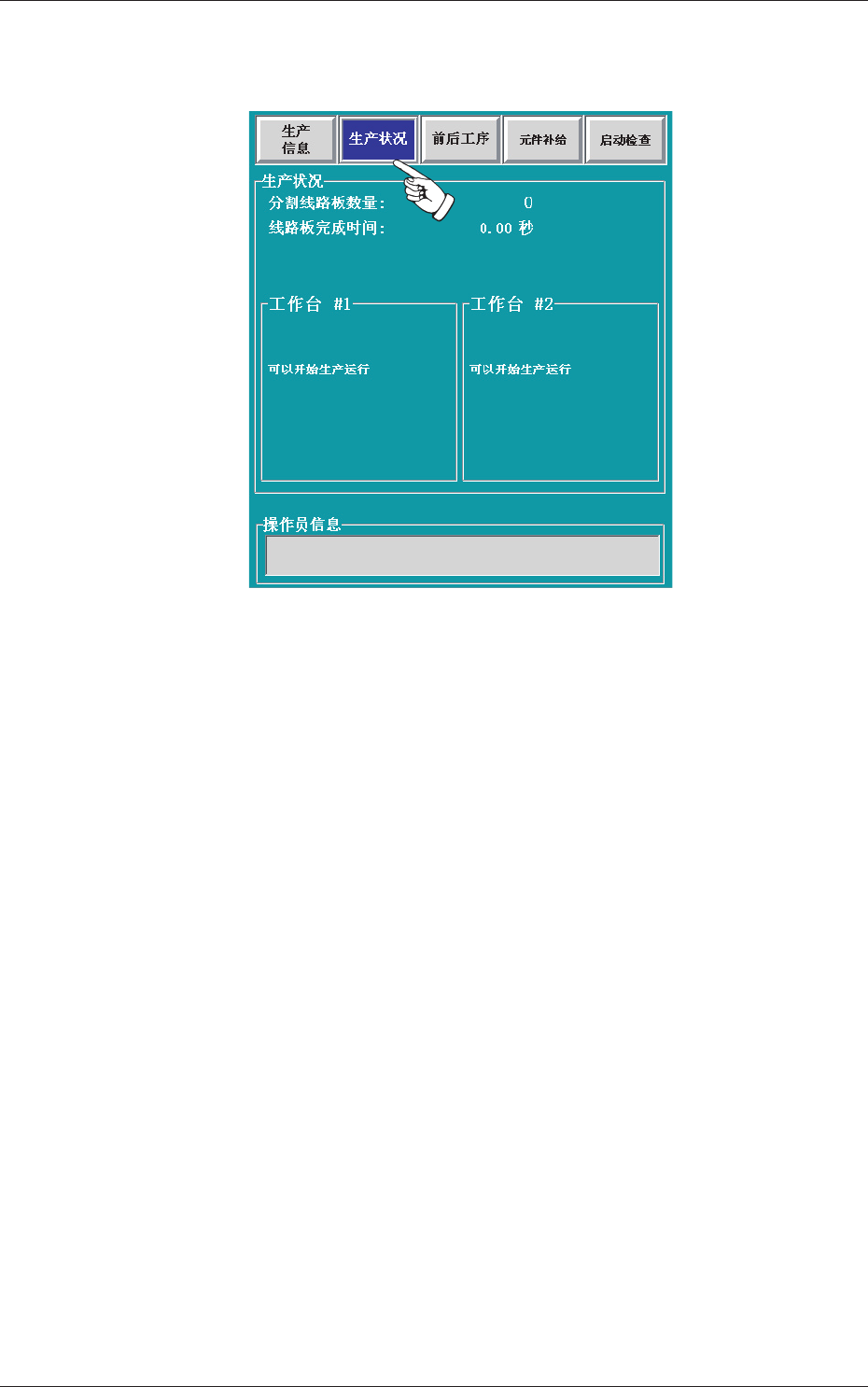

Fig.2B3-2
“
生产状况
”
界面
就生产机种显示以下生产状况。
分割线路板数量 : 显示分割线路板的生产数量。
线路板完成时间 : 显示当前在装线路板的前一块已完成
线路板的完成时间。
是从开始取回线路板到最终贴装完了
为止的时间合计值。
工作台 #1 显示部、工作台 #2 显示部
显示每个工作台的信息。
2. 生产运行主要界面
2-80708-001
(3) 前后工序
按 [ 前后工序 ] 按钮，便显示各工作台的原点 / 前后工序进
行状况。

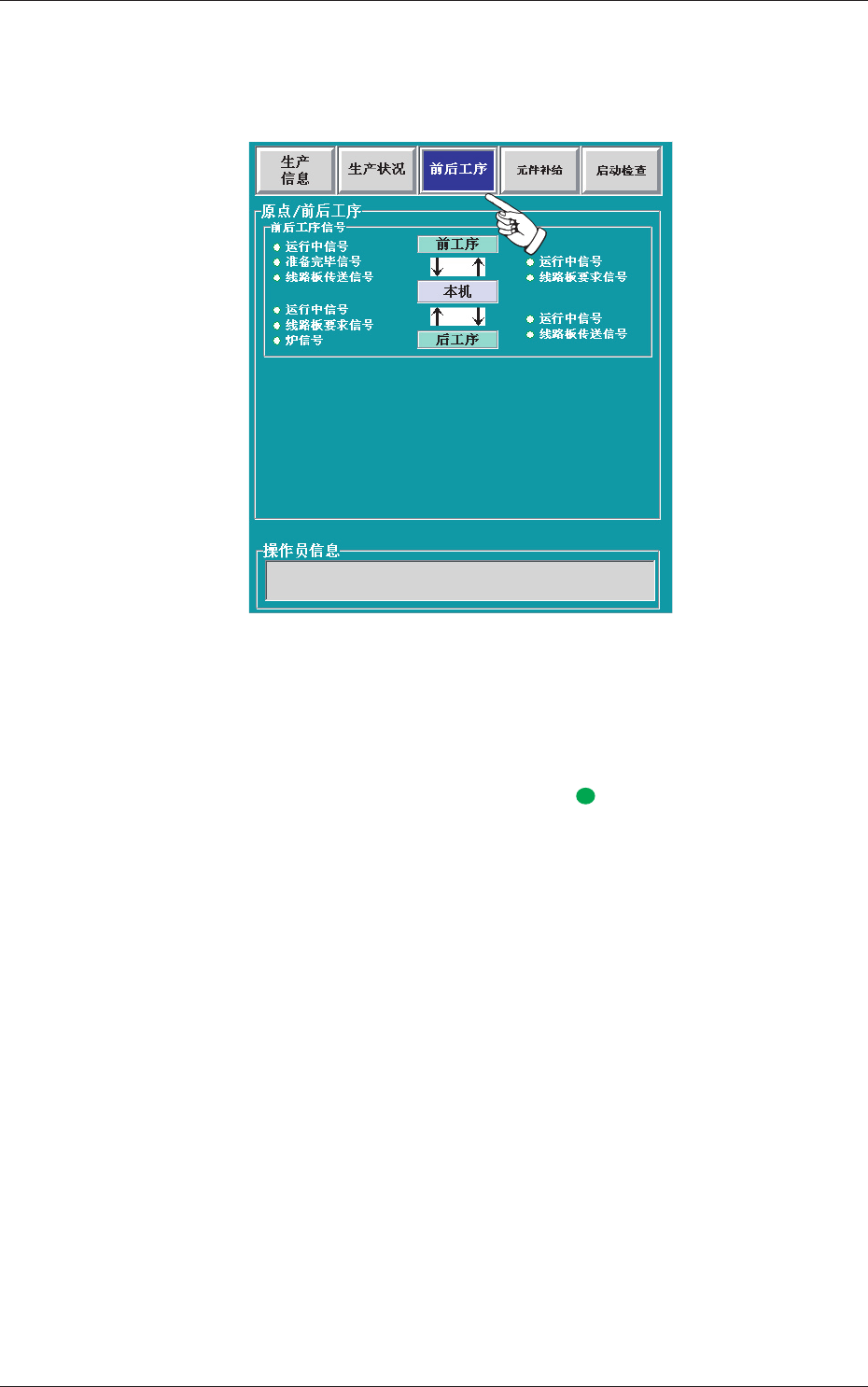

Fig.2B3-3
“
前后工序
”
界面
原点 / 前后工序
实时显示前后工序信号的状况 (ON/OFF 状态显示 )。
在 ON 状态时，该信号显示被显示为
“ ”
( 绿色 )。
