4-124 0708-001 6.5 其他教示 • 教示的步骤 (1) 选择执行教示的安装头 (1 ～ 4)。 (2) 指定脉冲时， 按 [ 指定脉冲 ] 按钮， 便显示 “ 指定脉冲 ” 界面， 指定脉冲。 (3) 按 [Y 轴原点补正值教示 ] 按钮。 • 执行教示时，检测到启动条件。 • 教示结果显示在 “ Y 轴原点补正值 ” 显示部的 “ 实行后 ” 中。 结束教示后 Y 轴自动返回到原点，但确认时按 [Y 轴原点复 位确认 …
4-1230708-001
6.5 其他教示
[3] 操作按钮
[Y 轴原点补正值教示 ] 按钮
执行 Y 轴原点补正值的教示。
[ 指定脉冲 ] 按钮、脉冲显示部
指定进行教示的脉冲时，按 [ 指定脉冲 ] 按钮，便显示
“
指
定脉冲
”
输入界面。
[Y 轴原点复位确认 ] 按钮
按该按钮，可以确认 Y 轴原点复位。
Fig.2D58 Y 轴原点补正值的说明
Note
Y 轴原点补正值是指从滚轴的原点信号位置往原点复位方向上看去主
轴的原点信号位置在哪一边。
与原点复位方向同一方向即为正值、反方向即为负值。
Y 轴原点补正值 =(+) 值
Y 轴原点补正值 =(-) 值
原点复位方向
原点复位方向
原点记号
( 原点信号位置 )
原点记号
( 原点信号位置 )
原点记号
( 原点信号位置 )
原点记号
( 原点信号位置 )
越界中心
越界中心
主侧从动侧
横梁
横梁
4-1240708-001
6.5 其他教示
•
教示的步骤
(1) 选择执行教示的安装头 (1 ～ 4)。
(2) 指定脉冲时，按 [ 指定脉冲 ] 按钮，便显示
“
指定脉冲
”
界面，
指定脉冲。
(3) 按 [Y 轴原点补正值教示 ] 按钮。
•
执行教示时，检测到启动条件。
•
教示结果显示在
“
Y 轴原点补正值
”
显示部的
“
实行后
”
中。
结束教示后 Y 轴自动返回到原点，但确认时按 [Y 轴原点复
位确认 ] 按钮。
4-1250708-001
6.5 其他教示
6.5.12 吸嘴贮备器 ( 储料器 ) 补正值
执行保持吸嘴储料器位置 ( 装置坐标基准 ) 的补正值的教示。从识别
出的吸嘴储料器部的识别标记算出 X 方向的倾斜，自动反映到吸嘴储
料器补正值的 X、Y 方向分量。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他
教示机能菜单栏。
(2) 按弹出菜单栏中的 [ 吸嘴贮备器 ( 储料器 ) 补正值 ] 按钮。
[5]
[1]
[2]
[3]
[4]

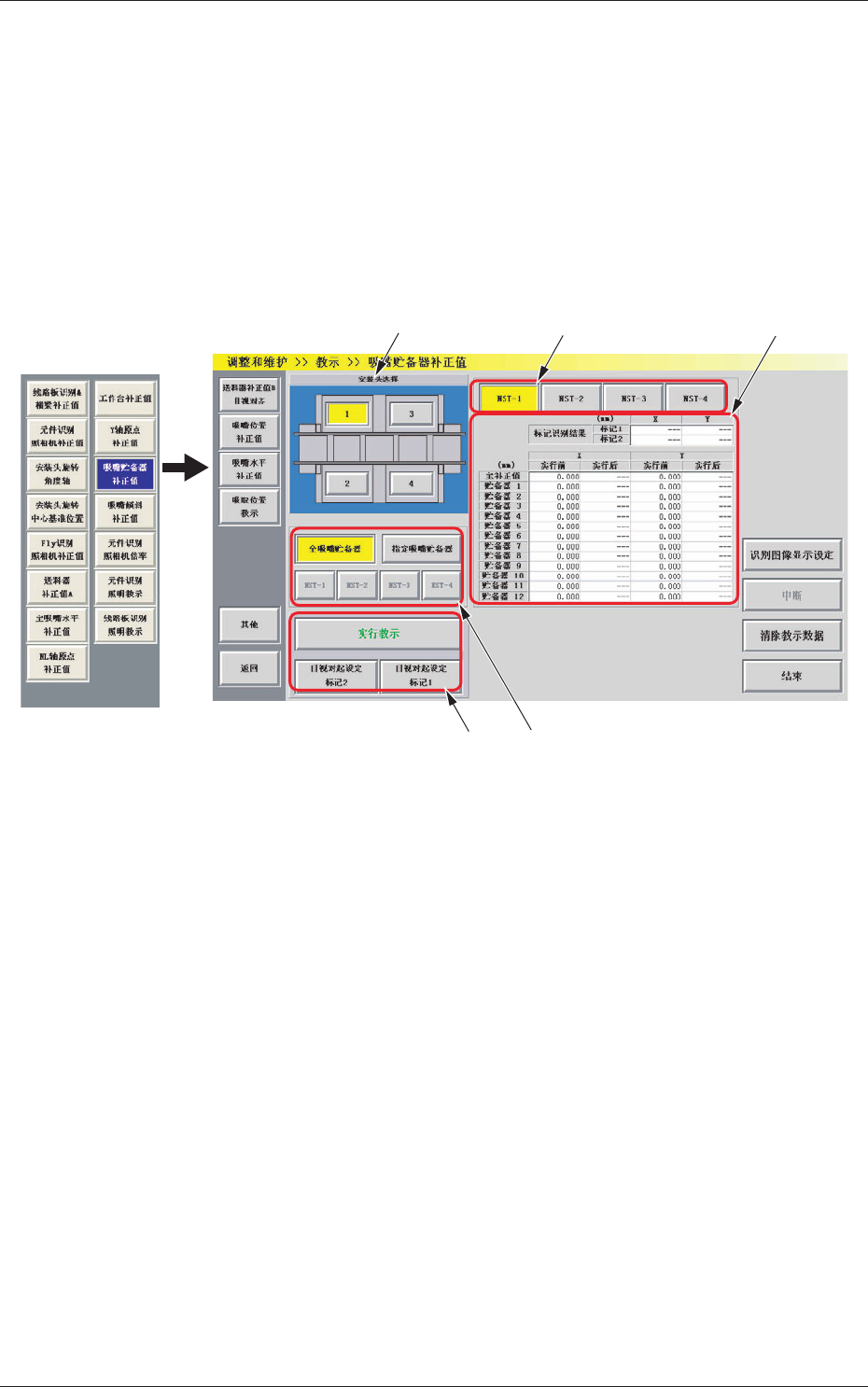

Fig.2D59
“
吸嘴贮备器 ( 储料器 ) 补正值
”
界面
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的线路板识别照相机。
[2] 吸嘴储料器选择按钮
[NST-1]、[NST-2]、[NST-3]、[NST-4] 按钮
按 [NST-1]、[NST-2]、[NST-3]、[NST-4] 按钮，选择显示
补正值的吸嘴储料器。
