2. 生产运行主要界面
[ 生产运行 ] : 显示生产运行主要界面。通常该界面作为
按钮 初始界面显示。
[ 元件补给 ] : 显示
“
元件补给
”
界面。
按钮
Reference
请参照 3.
“
元件补给
”
界面章节。
[ 运行方式 ] : 显示
“
运行方式
”
界面。
按钮
Reference
请参照 4.
“
运行方式
”
界面章节。
[ 生产数据 ] : 显示
“
生产数据编辑
”
界面。
按钮
Reference
请参照 5.
“
生产数据编辑
”
界面章节。
[ 情报再显示 ] : 显示
“
情报再显示
”
界面。
按钮
Reference
请参照 6.
“
情报再显示
”
界面章节。
[ 线路板搬运 ] : 显示
“
线路板搬运
”
界面。
按钮
Reference
请参照 7.
“
线路板搬运
”
界面章节。
2-40801-002
2. 生产运行主要界面
[2] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。

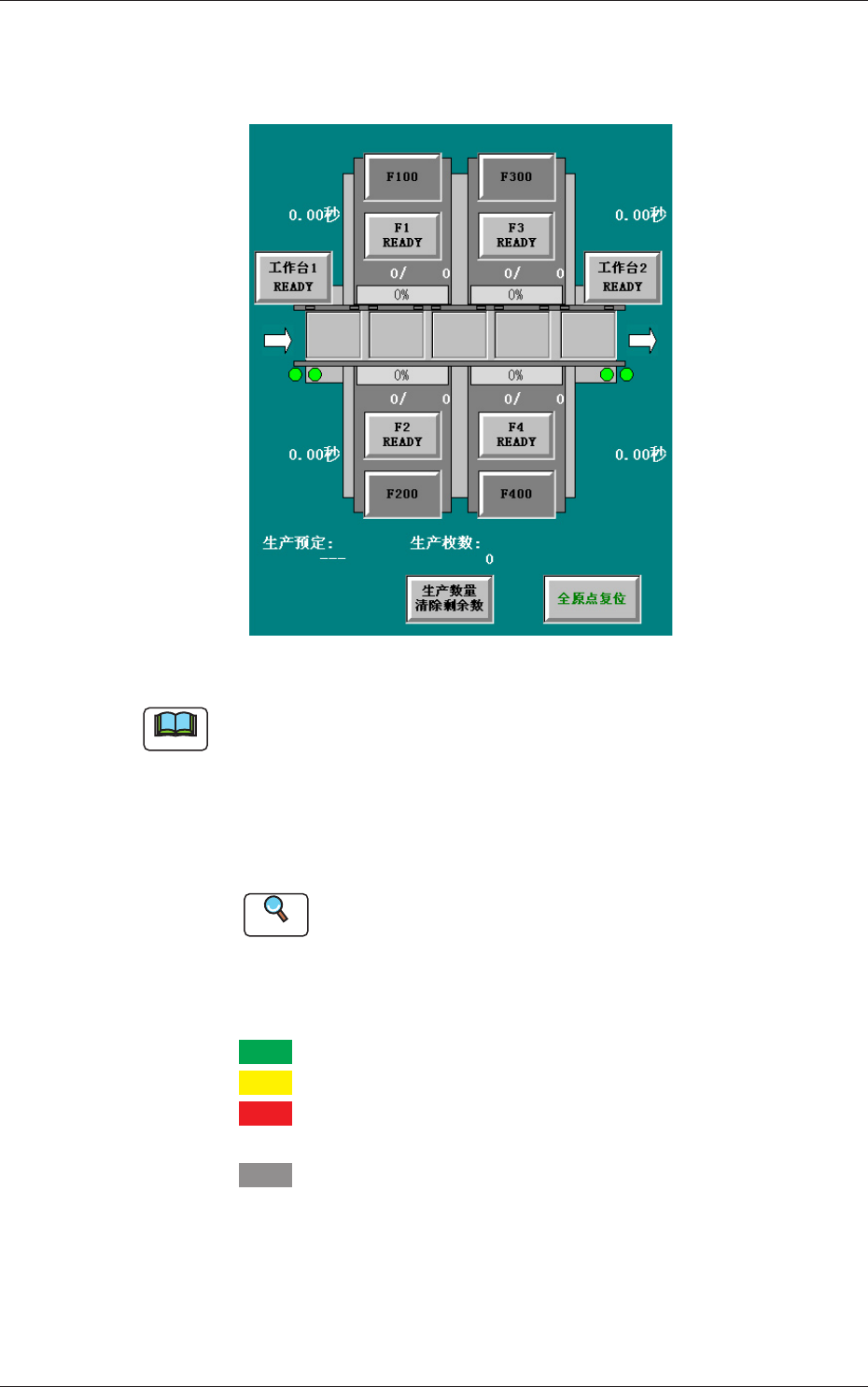

Fig.2B2-2 图像显示部
Note
界面显示根据所选择的选项而有所不同。
(1) [ 送料器安装台 ] 部位按钮
[F100]、[F200]、[F300]、[F400] 按钮
按各按钮，便显示相应送料器安装台的元件补给信息。
Reference
请参照 3.
“
元件补给
”
界面。
用不同颜色的按钮显示送料器安装台的当前状态。
各颜色的区分方法如下。
绿色
: 所有的送料器都正常。
黄色
: 有预告元件断料等需要注意的送料器。
红色
: 有元件断料发生或送料器未设置等不能使用的送料
器。
灰色
: 未在线路板程序中使用。
2-50708-001
2. 生产运行主要界面
(2) [F1 READY]、
[F2 READY]、
[F3 READY]、
[F4 READY] 按钮 ( 送料器准备完了开关 )
按 [F1、2、3、4 READY] 按钮，对应各按钮的装置主机的送
料器准备完了开关亮灯 / 灭灯，送料器夹板按杆被锁定 / 解
除锁定。但是，不进行送料器安装台的上升 / 下降，因此此时，
请用装置主机的送料器准备完了开关进行。
(3) [ 工作台 1 READY]、
[ 工作台 2 READY] 按钮 ( 工作台准备完了开关 )
按 [ 工作台 1、2 READY] 按钮，对应各按钮的装置主机的工
作台准备完了开关亮灯 / 灭灯，开闭门被锁定 / 解除锁定。
Reference
有关装置主机的工作台准备完了开关请参照
“
第一卷 第
一章 2.2.2 送料器准备完了开关、工作台准备完了开关
”
章节。
(4) [ 生产数量清除剩余数 ] 按钮
清除生产数量为零。
(5) [ 全原点复位 ] 按钮
按 [ 全原点复位 ] 按钮后，在 10 秒钟内再按操纵台的 [START]
按钮，全轴便原点复位。
