4-22 0801-002 3.3 “ 识别 ” 界面 3.3.1 输入诊断 在 “ 识别 ” 界面中，按 [ 输入诊断 ]Tab，便显示 “ 输入诊断 ” 选项卡。 Fig.2D15-1 “ 输入诊断 ” 选项卡 显示出元件识别及线路板识别的读取图像快门 ( 图像读入触发器 ) 及 发光失误信号 ( 发光异常信号 ) 状况。 3.3.2 输出诊断 在 “ 识别 ” 界面中，按 [ 输出诊断 ]Tab，便显示 “ 输出诊断 ” 选项卡。…
4-210801-002
3.3
“
识别
”
界面
显示元件识别及线路板识别的输入信号诊断状况。在
“
装置诊断
”
子菜
单栏中，按 [ 识别 ] 按钮，便显示
“
识别
”
界面。
[1]
[2]
Fig.2D14
“
识别
”
界面
[1] 横梁选择按钮
在装置的图像中显示的各横梁被设为按钮。按下按钮，选择诊断
I/O 状态的横梁。
[2] Tab 及选项卡
“
识别
”
界面由以下选项卡构成，按下 Tab，即可切换到各选项卡。
Table 2D6
Tab 内 容
输入诊断 显示出用横梁选择按钮选择的横梁的元件识别及线路板识别的图像读入
触发器及发光异常信号状况。
输出诊断 可进行用横梁选择按钮选择的横梁的元件识别及线路板识别的照明单元
及照相机的动作诊断。
照明检查 可进行用横梁选择按钮选择的横梁的元件识别、照明用灯寿命诊断。
3.3
“
识别
”
界面
4-220801-002
3.3
“
识别
”
界面
3.3.1 输入诊断
在
“
识别
”
界面中，按 [ 输入诊断 ]Tab，便显示
“
输入诊断
”
选项卡。
Fig.2D15-1
“
输入诊断
”
选项卡
显示出元件识别及线路板识别的读取图像快门 ( 图像读入触发器 ) 及
发光失误信号 ( 发光异常信号 ) 状况。
3.3.2 输出诊断
在
“
识别
”
界面中，按 [ 输出诊断 ]Tab，便显示
“
输出诊断
”
选项卡。
Fig.2D15-2
“
输出诊断
”
选项卡
可进行元件识别及线路板识别的照明单元及照相机的动作诊断。
4-230801-002
3.3
“
识别
”
界面

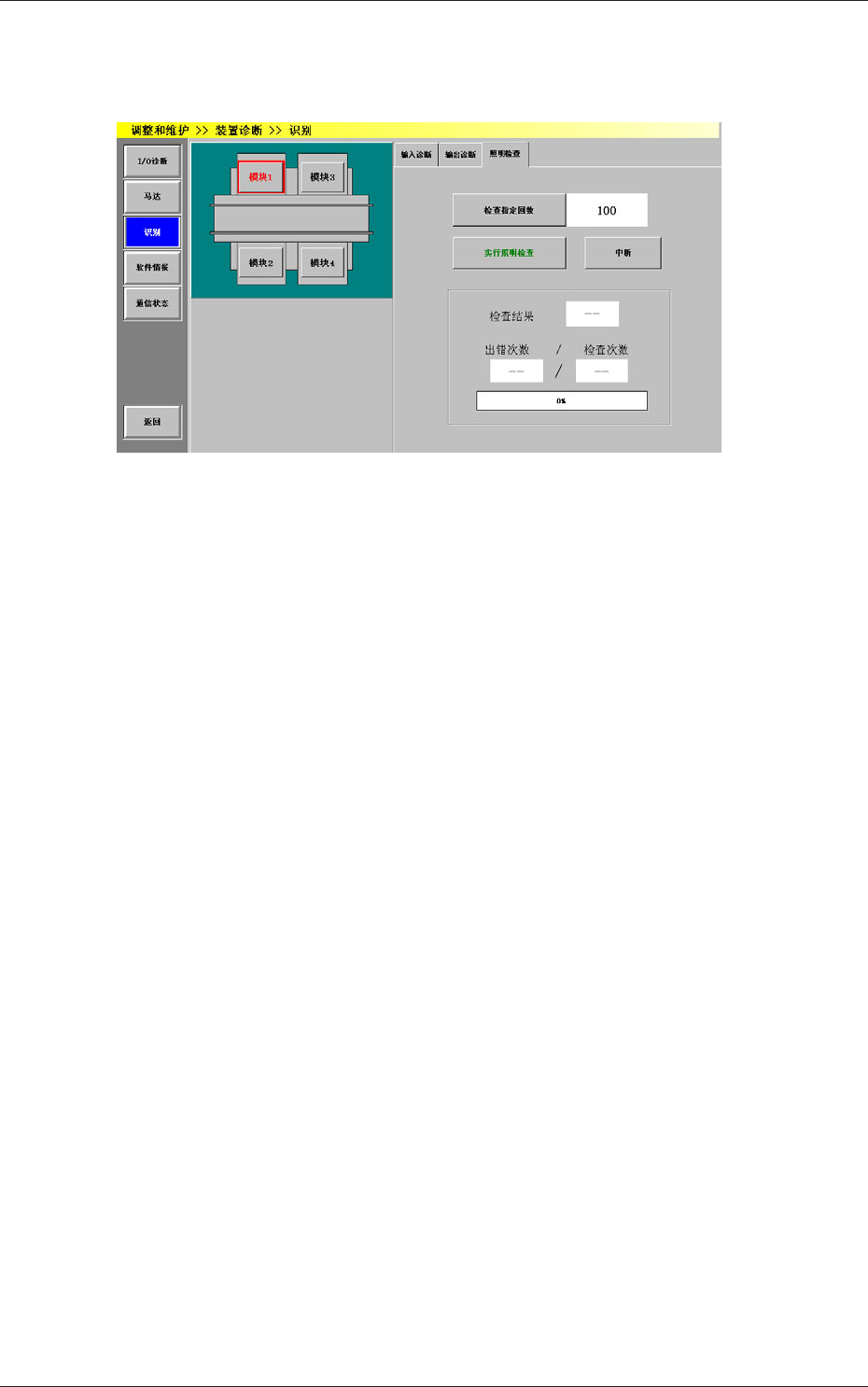

3.3.3 照明检查
在
“
识别
”
界面中，按 [ 照明检查 ]Tab，便显示
“
照明检查
”
选项卡。
Fig.2D15-3
“
照明检查
”
选项卡
可进行元件识别照明用灯的寿命诊断。
