4-81 0708-001 6. “ 教示 ” 子菜单 [ 中断 ] 按钮 不在补正值数据上反映教示结果就结束操作。 [ 清除教示数据 ] 按钮 补正值数据显示部的数据被删除。 [ 结束 ] 按钮 显示保存教示结果的确认界面。 按 [ 是 ] 按钮，将教示结果反映到补正值数据后结束操作。 Notice 将教示结果反映到补正值数据，请务必进行原点复位。 若不进行原点复位，教示结果就不能被正确反映。
4-800708-001
6.
“
教示
”
子菜单
[3] 操作按钮
各教示界面都配置有以下按钮。
[ 识别图像显示设定 ] 按钮
按下按钮，便显示
“
识别图像显示设定
”
界面。
设定识别结果正常及异常时的识别图像图片显示条件。

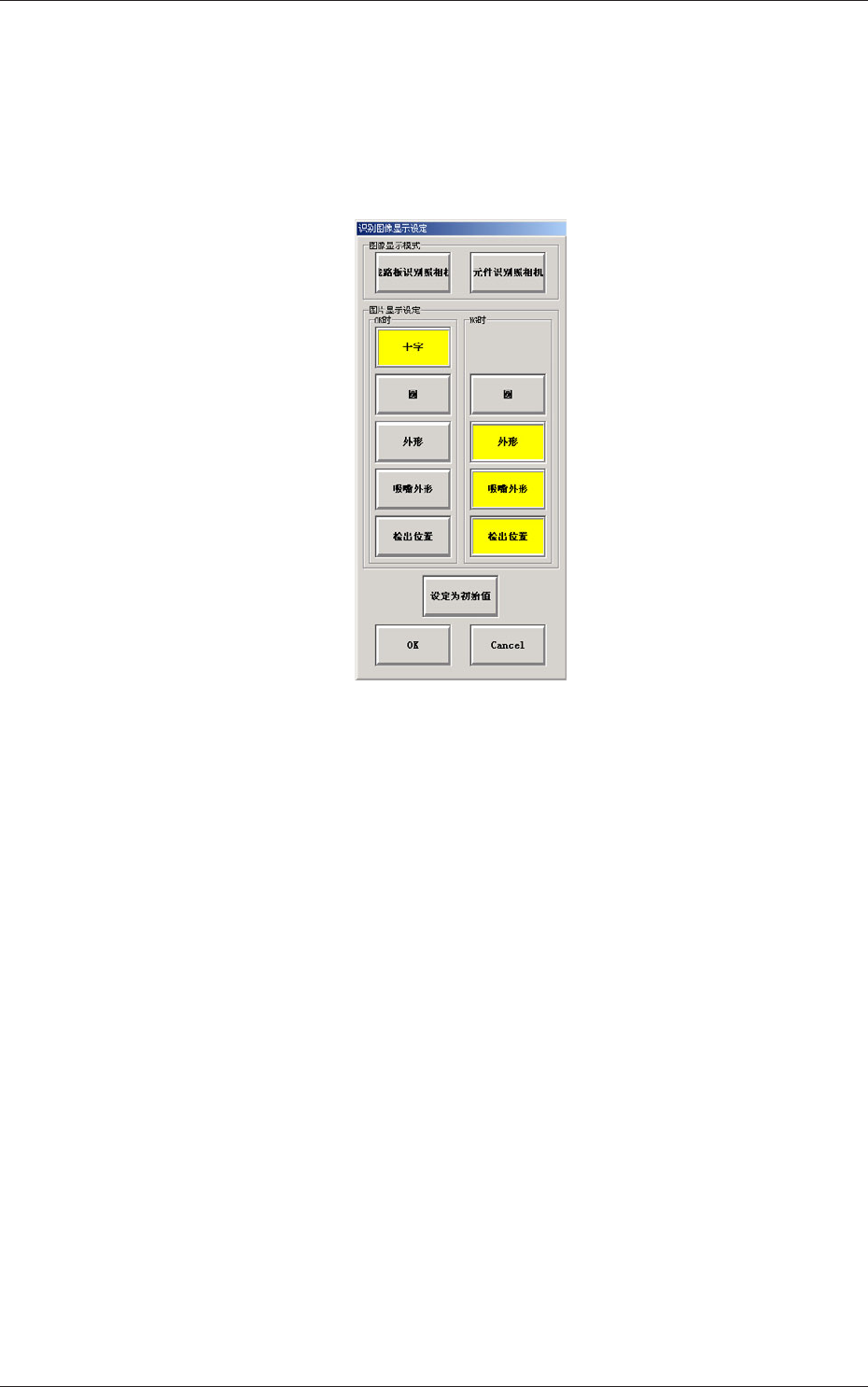

Fig.2D35-1
“
识别图像显示设定
”
界面
图像显示模式
[ 线路板识别照相机 ] : 显示线路板识别照相机的图像。
[ 元件识别照相机 ] : 显示元件识别照相机的图像。
图片显示设定
[ 十字 ] : 识别结果正常时，在识别对象物的中心
画出十字。
[ 圆 ] : 画出识别对象物的圆。
[ 外形 ] : 画出识别对象物的外形。
[ 吸嘴外形 ] : 画出元件识别时的吸嘴。
[ 检出位置 ] : 画出检出位置、检出领域。
[ 设定为初始值 ] : 将设定恢复为初始值。
指定显示形式 ( 可以复选 ) 后，按 [OK] 按钮，保存设定的
条件。按 [Cancel] 按钮，便中断设定。
4-810708-001
6.
“
教示
”
子菜单
[ 中断 ] 按钮
不在补正值数据上反映教示结果就结束操作。
[ 清除教示数据 ] 按钮
补正值数据显示部的数据被删除。
[ 结束 ] 按钮
显示保存教示结果的确认界面。
按 [ 是 ] 按钮，将教示结果反映到补正值数据后结束操作。
Notice
将教示结果反映到补正值数据，请务必进行原点复位。
若不进行原点复位，教示结果就不能被正确反映。
4-820708-001
6.1 送料器补正值 (B) 目视对齐
6.1 送料器补正值 (B) 目视对齐
从有关送料器安装台上的带式送料器元件吸取动作的补正值数据中，
关于吸收送料器原有偏差的数据 ( 送料器补正值 (B))，进行线路板识
别照相机下的目视对齐教示。
Reference
关于对送料器安装台设计值的偏离量补正数据 (
“
送料器安装台补正
值
”
及
“
送料器补正值 (A) 界面
”
) 的教示内容，请参照
“
6.5.7 送料
器安装台 / 送料器补正值 (A)
”
章节。
在
“
教示
”
子菜单栏中，按 [ 送料器补正值 B 目视对齐 ] 按钮，便显示
“
送料器补正值 (B) 目视对齐
”
界面。

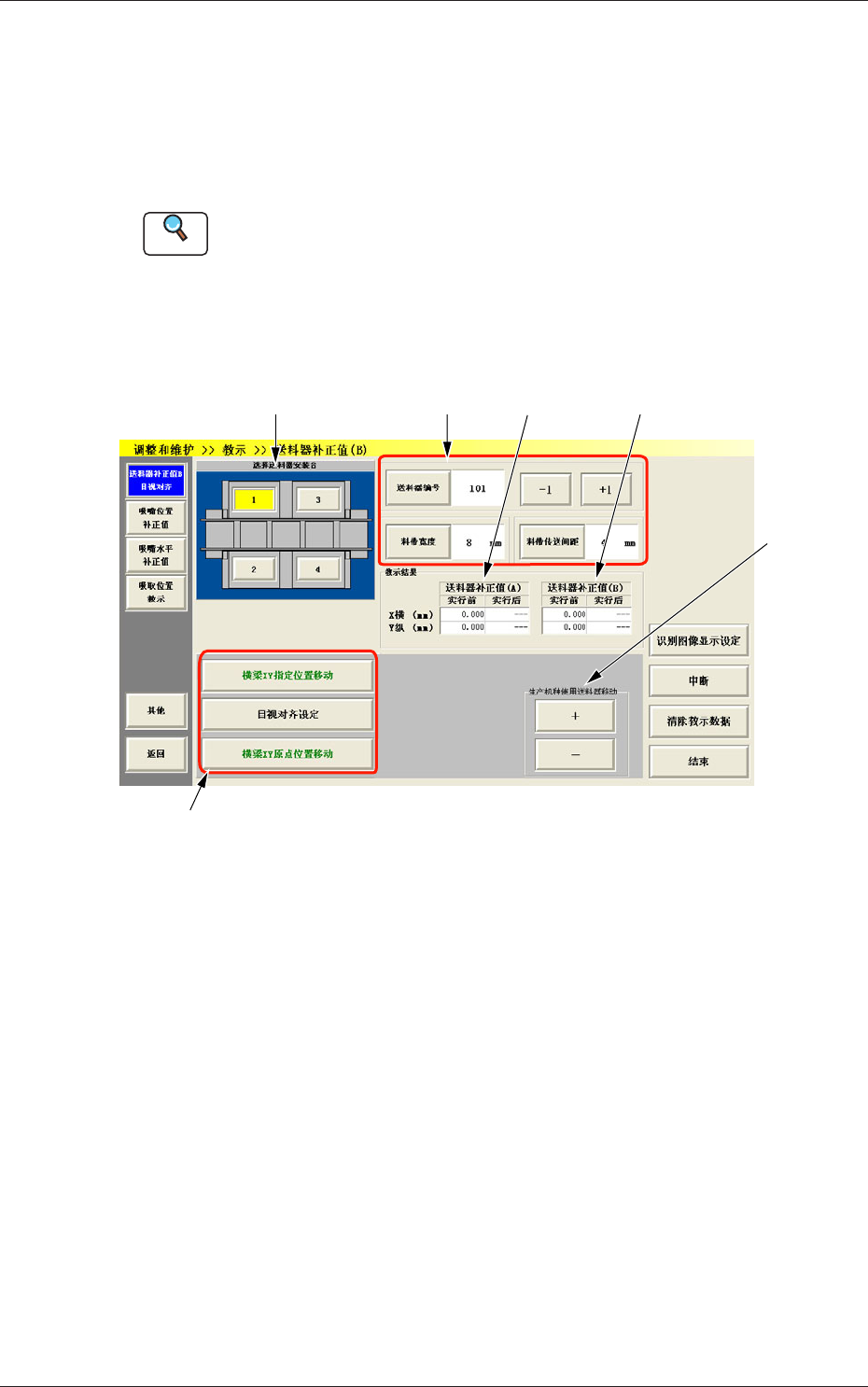

Fig.2D36
“
送料器补正值 (B) 目视对齐
”
界面
[1]
[2]
[3] [4]
[5]
[6]
