4-1050708-001
6.5 其他教示
[3] [ 前一状态设定 ] 按钮
在安装头 1 ~安装头 4,分别配置有 [ 前一状态设定 ] 按钮。
进行前一状态设定时,按该按钮,便显示
前一状态设定
输入界
面,输入设定值。
[4] 操作按钮
[ 实行教示 ] 按钮
执行教示。
教示用吸嘴
安装头旋转角度补正值的教示使用 2 个治具吸嘴 ( 标准附属元件 )
2 个通常的吸嘴 HA09。
实行教示之前,请在调整和维护→单元调整→
吸嘴交换
界面中交
换吸嘴。
此时,请将吸嘴贴装在吸嘴配置编号 1 7 及编号 4 10。
教示的步骤
(1) 选择执行安装头旋转角度补正值教示的安装头 (1 4)。
(2) 进行前一状态设定时,按相应安装头的 [ 前一状态设定 ]
钮,在显示的
前一状态设定
输入界面中输入设定值。
(3) [ 实行教示 ] 按钮。
指定的横梁移动到所定位置,执行安装头旋转角度轴补正值
的教示。
执行教示时,检测到启动条件。
在教示的执行途中发生识别异常时或按操作台的 [STOP]
按钮,装置便进入暂停中状态。可以重新启动。
在暂停中状态下,不能选择其他菜单。
结束教示后,指定安装头自动返回到原点位置。教示结果
显示在
横梁 XY 补正值确认
显示部中。
4-1060801-002
6.5 其他教示
6.5.5 安装头旋转中心补正值 / 基准标记位置教示
将印刷在吸嘴吸取的治具元件 ( 印刷在 QFP 玻璃治具上的图形 ) 通过
元件识别照相机在 0
°
、90
°
、180
°
、270
°
方向上识别,对补正从安装头
旋转中心和线路板识别照相机中心基准值的偏离量的补正值数据,进
行教示。
并且,对将安装头旋转中心向元件识别照相机上移动时的线路板识别
照相机抓拍的基准标记位置,进行教示。
(1)
教示
子菜单栏中,按 [ 其他 ] 按钮,便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 安装头旋转中心 基准位置 ] 按钮。
[1] [3]
[4] [5]
[2]

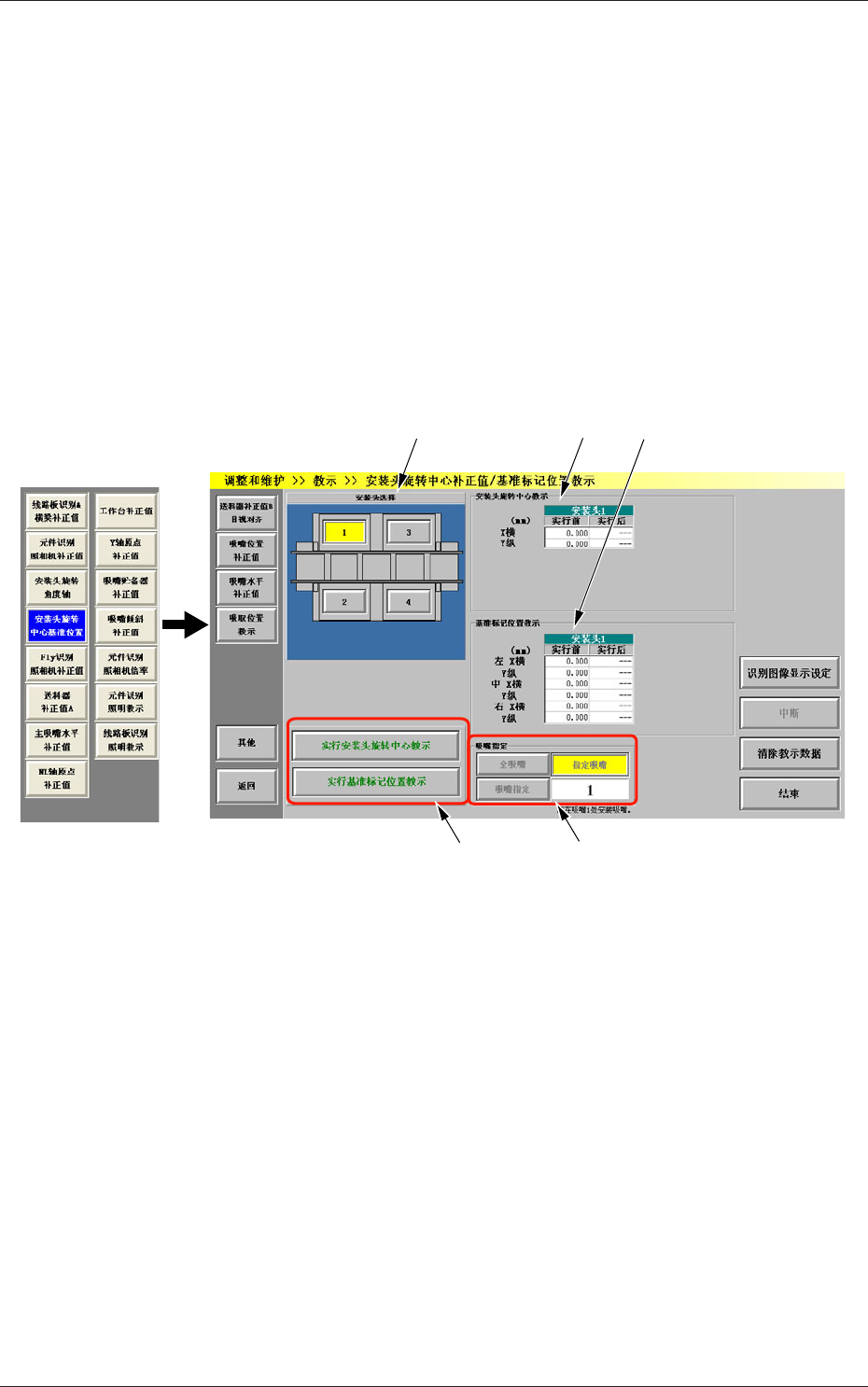

Fig.2D49
安装头旋转中心补正值 / 基准标记位置教示
界面
4-1070708-001
6.5 其他教示
[1] 安装头选择按钮
用图像显示表示安装头位置的按钮。
选择进行教示的安装头。
[2]
安装头旋转中心教示
显示部
显示选定安装头的 X (mm)、Y (mm) 补正值。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果 ( 教示后的调整值 )。
[3]
基准标记位置教示
显示部
显示选定安装头基准标记的左、中、右的 X (mm)、Y (mm)。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
Note
为,将安装头旋转中心移动到元件识别照相机上时,用线路板
识别照相机抓拍的基准标记位置。
为,在将安装头 ( 相应吸嘴 ) 旋转到 90
°
270
°
的状态下,
将相应吸嘴移动到元件识别照相机中心时,用线路板识别照相机抓拍
的基准标记位置。
[4] [ 实行安装头旋转中心教示 ] 按钮
执行安装头旋转中心的教示。
[ 实行基准标记位置教示 ] 按钮
执行基准标记位置的教示。
[5] 吸嘴指定
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
[ 吸嘴指定 ] 按钮,便显示
吸嘴指定
选择界面。
教示用治具
安装头旋转中心补正值 / 基准标记补正值的教示,使用 QFP 玻璃治具
JG-0188。
治具吸取用吸嘴
QFP 玻璃治具的吸取用使用治具吸嘴 ( 标准附属元件 ) 或通常的吸嘴
HA09。
