2-58 0708-001 7. “ 线路板搬运 ” 界面 7. “ 线路板搬运 ” 界面 在 “ 生产运行 ” 子菜单栏中，按 [ 线路板搬运 ] 按钮，便显示 “ 线路板 搬运 ” 界面。 [1] [2] Fig.2B39 “ 线路板搬运 ” 界面 [1] 传送带图像显示部 被图像显示的传送带各模块显示为按钮。 按传送带模块按钮，在 10 秒钟内再按操作台的 [START] 按钮，线 路板被搬运。 [2] 线路板位置定位 (STG.…
2-570708-001
按 [ 选择线路板程序 / 教示 识别测试 ] 按钮，便显示以下界面。
Fig.2B38-1
“
程序名 / 识别测试教示
”
选择界面
•
请选择想要显示识别图像的项目，按 [OK] 按钮。
•
删除时，请按 [ 删除 ] 按钮或 [ 全删除 ] 按钮。
显示确认界面，请按 [ 是 ] 按钮删除。
Note
机种切换时自动被删除。
6.5 显示识别图像
2-580708-001
7.
“
线路板搬运
”
界面
7.
“
线路板搬运
”
界面
在
“
生产运行
”
子菜单栏中，按 [ 线路板搬运 ] 按钮，便显示
“
线路板
搬运
”
界面。
[1]
[2]

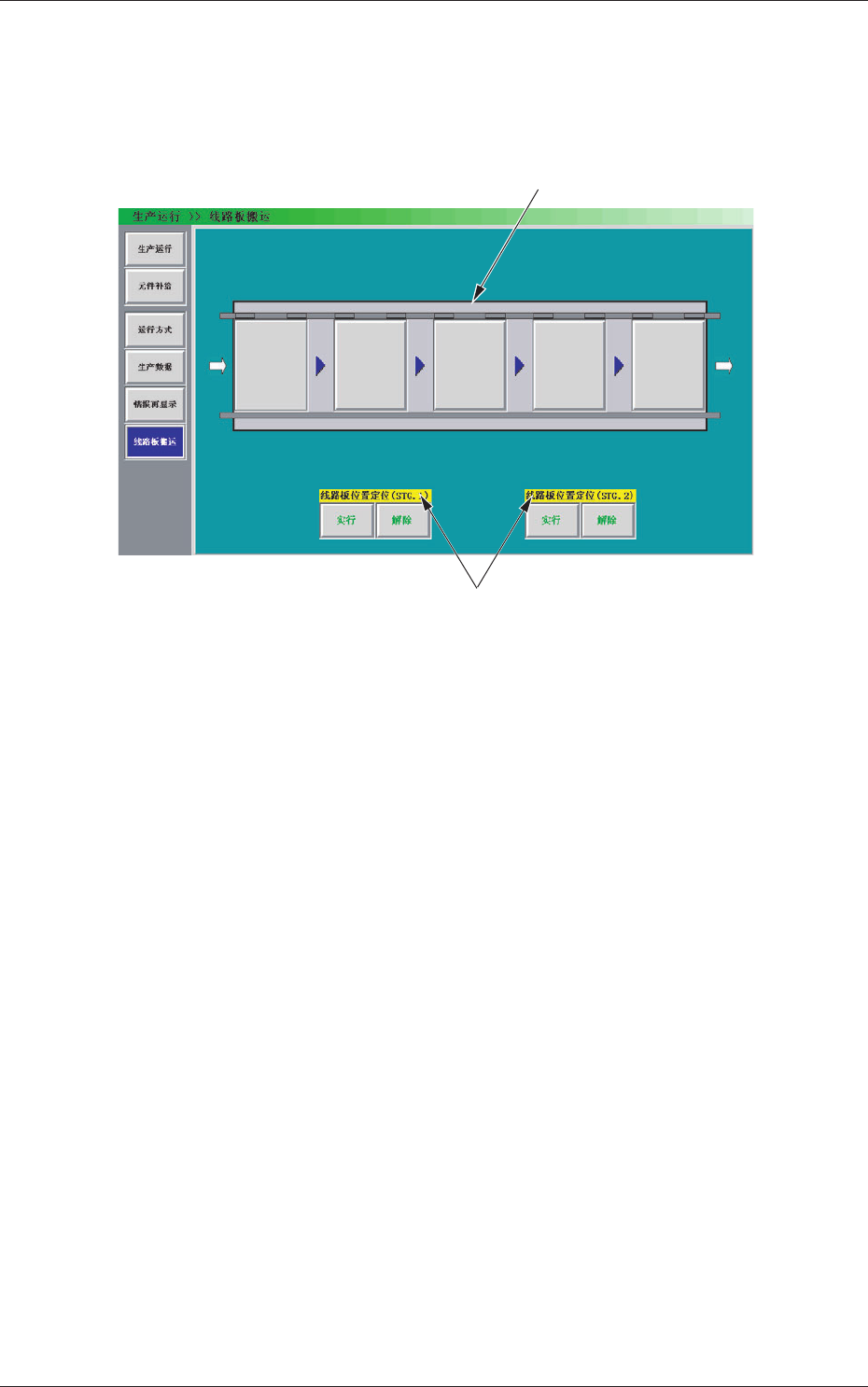

Fig.2B39
“
线路板搬运
”
界面
[1] 传送带图像显示部
被图像显示的传送带各模块显示为按钮。
按传送带模块按钮，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬运。
[2] 线路板位置定位 (STG.1、STG.2)
进行工作台 1 或工作台 2 的线路板定位。
按 [ 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，选定
工作台的支撑台上升，线路板被定位。
按 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，选定
工作台的支撑台下降，线路板定位被解除。
