2-21 0708-001 4.2 送料器替代 [3] 设定 在 “ 送料器 ” 栏中，显示 [2] 中选择的送料器编号。 [ 有效 ]、[ 无效 ] 按钮 选择变更送料器替代 “ 有效 ” / “ 无效 ” 的送料器，根据按 [ 有效 ] 按钮或 [ 无效 ] 按钮可进行手动切换。 [4] [ 送料器全体有效 ] 按钮 在 [2] 中选择的送料器安装台内 ( 界面中是送料器安装台 1) 的送 料器全部变为 “ 有效 ” 。 [5] […
2-200708-001
4.2 送料器替代
4.2 送料器替代
按 [ 送料器替代 ] 按钮，便显示
“
送料器替代
”
界面。
[1] [2]
[3] [4] [5] [6]
Fig.2B13-1
“
送料器替代
”
界面
Note
在此设定的数据，优先于线路板程序中指定的替代关系数据发挥功能。
即使在线路板程序中设定为
“
使用
”
，但因送料器的准备关系而暂时
不想使用时，请利用该功能。
[1] 送料器替代机能
[ 有效 ] 按钮 : 将送料器替代机能设为有效。
[ 无效 ] 按钮 : 将送料器替代机能设为无效。
此时，变更界面的显示。
[2] F1、F2、F3、F4
用颜色显示送料器号和替代编号的送料器替代
“
有效
”
/
“
无效
”
状
况。
浅蓝色 : 有效
粉红色 : 无效
检出元件断料的送料器编号自动被设定为
“
无效
”
。
补给元件后安装送料器，自动被设定为
“
有效
”
。
2-210708-001
4.2 送料器替代
[3] 设定
在
“
送料器
”
栏中，显示 [2] 中选择的送料器编号。
[ 有效 ]、[ 无效 ] 按钮
选择变更送料器替代
“
有效
”
/
“
无效
”
的送料器，根据按 [ 有效 ]
按钮或 [ 无效 ] 按钮可进行手动切换。
[4] [ 送料器全体有效 ] 按钮
在 [2] 中选择的送料器安装台内 ( 界面中是送料器安装台 1) 的送
料器全部变为
“
有效
”
。
[5] [ 替代送料器的选择 ] 按钮
在 [2] 中选择的送料器编号成为对应各送料器的替代编号。
[6] 元件 ID、种类、角度
显示在 [2] 中选择的送料器编号的元件 ID、种类、角度。
Note
在线路板程序中将送料器替代机能设为
“
不使用
”
时，便显示以下
“
送
料器替代
”
选项卡。
Fig.2B13-2
“
送料器替代
”
选项卡 ( 选择
“
不使用
”
时 )
2-220708-001
4.3 运行方式指定
4.3 运行方式指定

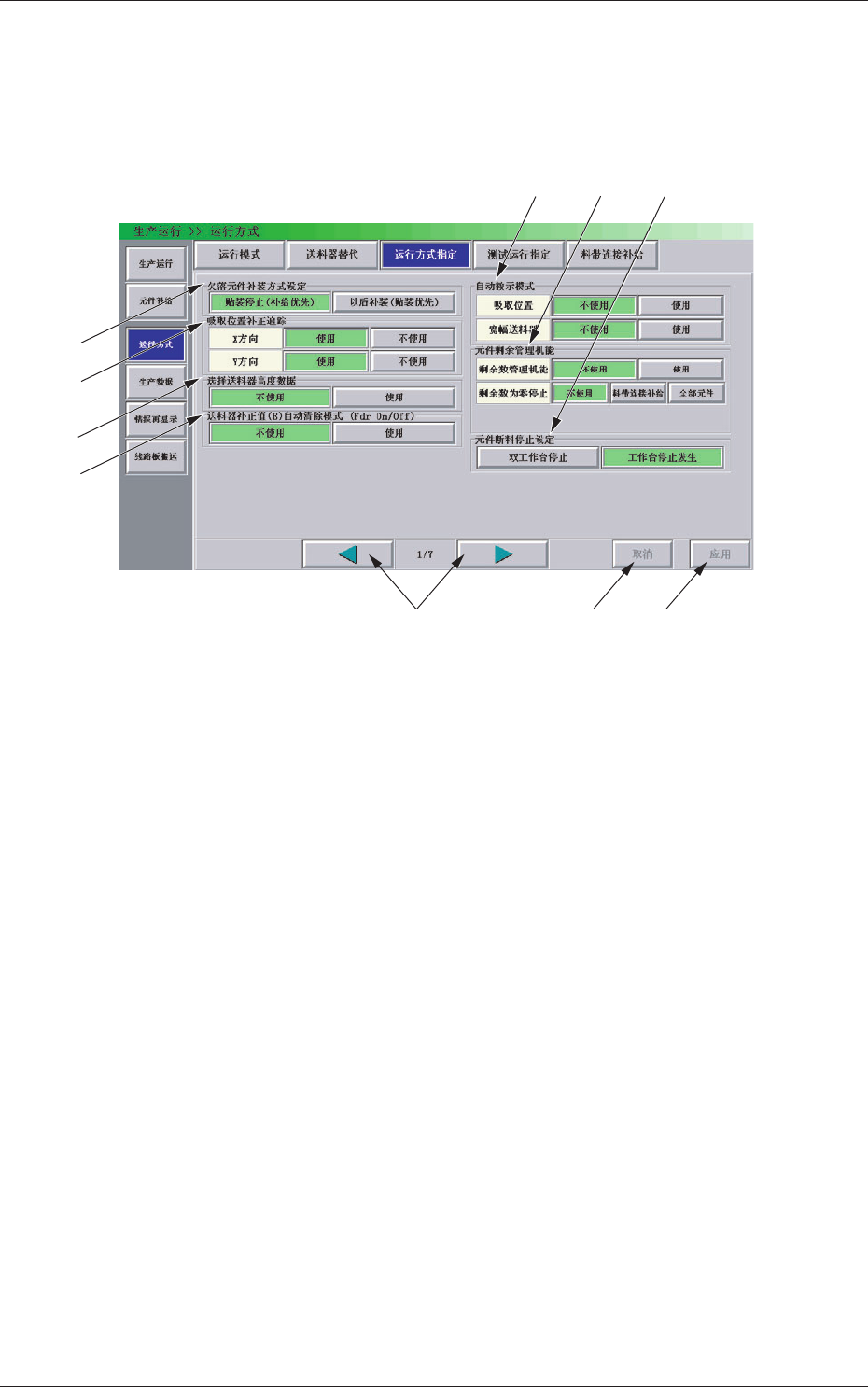

按 [ 运行方式指定 ] 按钮，便显示作为初始显示界面的
“
运行方式指定
”
界面 ( 第一页 )。
[10]
[8]
[9]
[5]
[6] [7]
[1]
[2]
[3]
[4]
Fig.2B14-1
“
运行方式指定
”
界面 ( 第一页 )
[1] 欠落元件补装方式设定
检出元件断料等时，可选择
“
贴装停止 ( 补给优先 )
”
或
“
以后补
装 ( 贴装优先 )
”
。
[ 贴装停止 ( 补给优先 )] 按钮
检出元件断料等时，装置通报元件断料异常，立即停止。
[ 以后补装 ( 贴装优先 )] 按钮
检出元件断料等时，装置通报装置信息促进元件补给，
但继续贴装其他元件。
贴装完所有剩余元件后，不排出线路板便停止。
