2.5 状态显示部
2.5 状态显示部
状态显示部由以下部分构成。

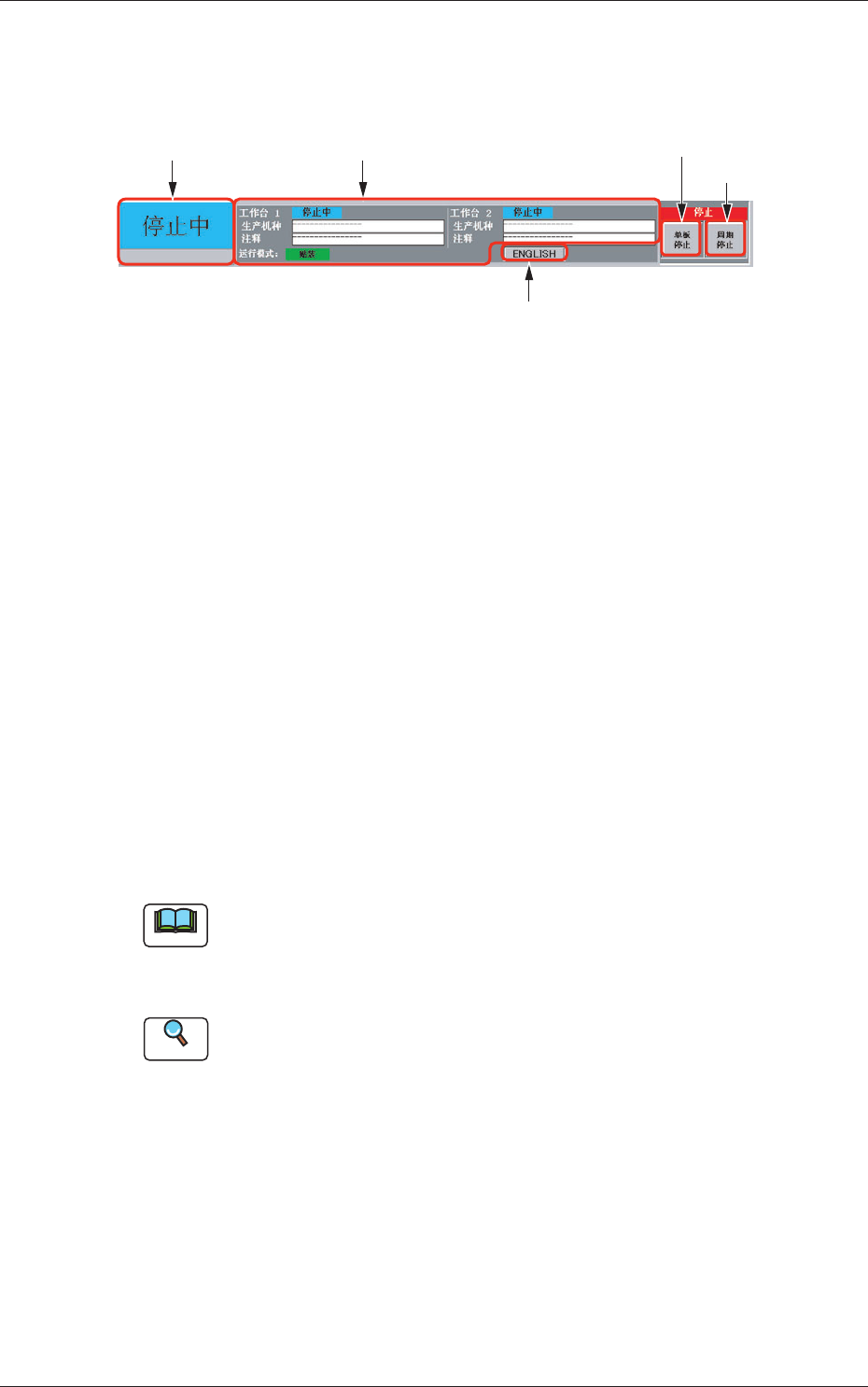

Fig.2A12 状态显示部
[1] 当前的状态
实时显示装置当前的状态。
运行中 : 装置正在运行。
暂停中 : 装置在生产或教示途中停止了。
待机中 : 装置进入待机中状态。
停止中 : 装置进入停止中状态。
教示中 : 装置正在进行教示。
动作中 : 装置由于原点复位、手动动作等而正在动作。
测试中 : 装置在
“
测试确认
”
菜单下正在进行测试确认。
[2] 状态显示
显示当前的运行模式、停止模式及各工作台的当前状态、
测试运行模式、生产机种 ( 线路板程序 )。
运行模式有以下的显示。
贴装 : 正在进行生产运行。
通过 : 正在进行通过运行。
Note
(a) 运行模式的切换操作在
“
运行模式
”
界面中进行。
(b) 在运行方式菜单
“
试运行指定
”
界面的模式设定中选择线路板，
所选择的测试运行线路板编号便与
“
状态显示
”
的
“
运行模式
”
并列显示。
Reference
有关
“
运行模式
”
界面请参照
“
第二章 4.1 运行模式
”
章节。
[1] 当前的状态
[4] 周期停止
[2] 状态显示
[3] 单板停止
[5] 语言切换按钮
1-15
[2-1] 装置详细状态显示
显示装置动作中的处理内容。

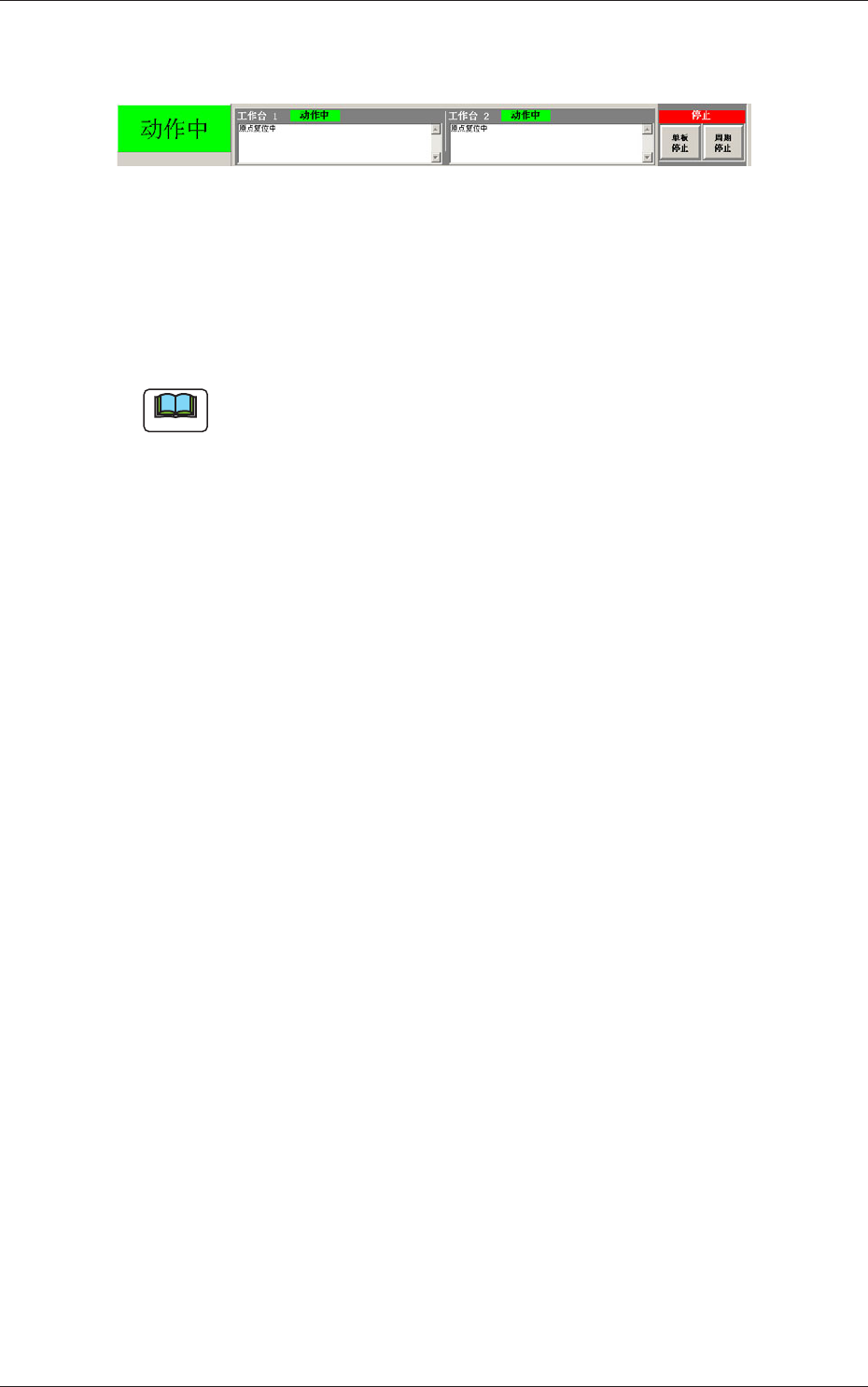

Fig.2A12-1 状态显示部 ( 显示装置详细状态时 )
电源接通开始
伺服 ON 开始
原点复位中
调整动作中
线路板搬运动作中
Note
开始处理时自动显示，结束后自动删除。
[3] 单板停止按钮
按该按钮，结束线路板的元件贴装、拔出线路板后便停止。
[4] 周期停止按钮
按该按钮，结束单线路板的元件贴装后便停止。
[5] 语言切换按钮
按该按钮，将操作界面的语言显示切换为英语或日本语。
0708-001
2.5 状态显示部
1-160708-001
2.6 数据的输入
2.6 数据的输入
就在操作界面上输入数据的方法进行说明。
2.6.1 数值数据的输入
(1) 在操作界面中，按显示输入界面的按钮，便显示输入界面。

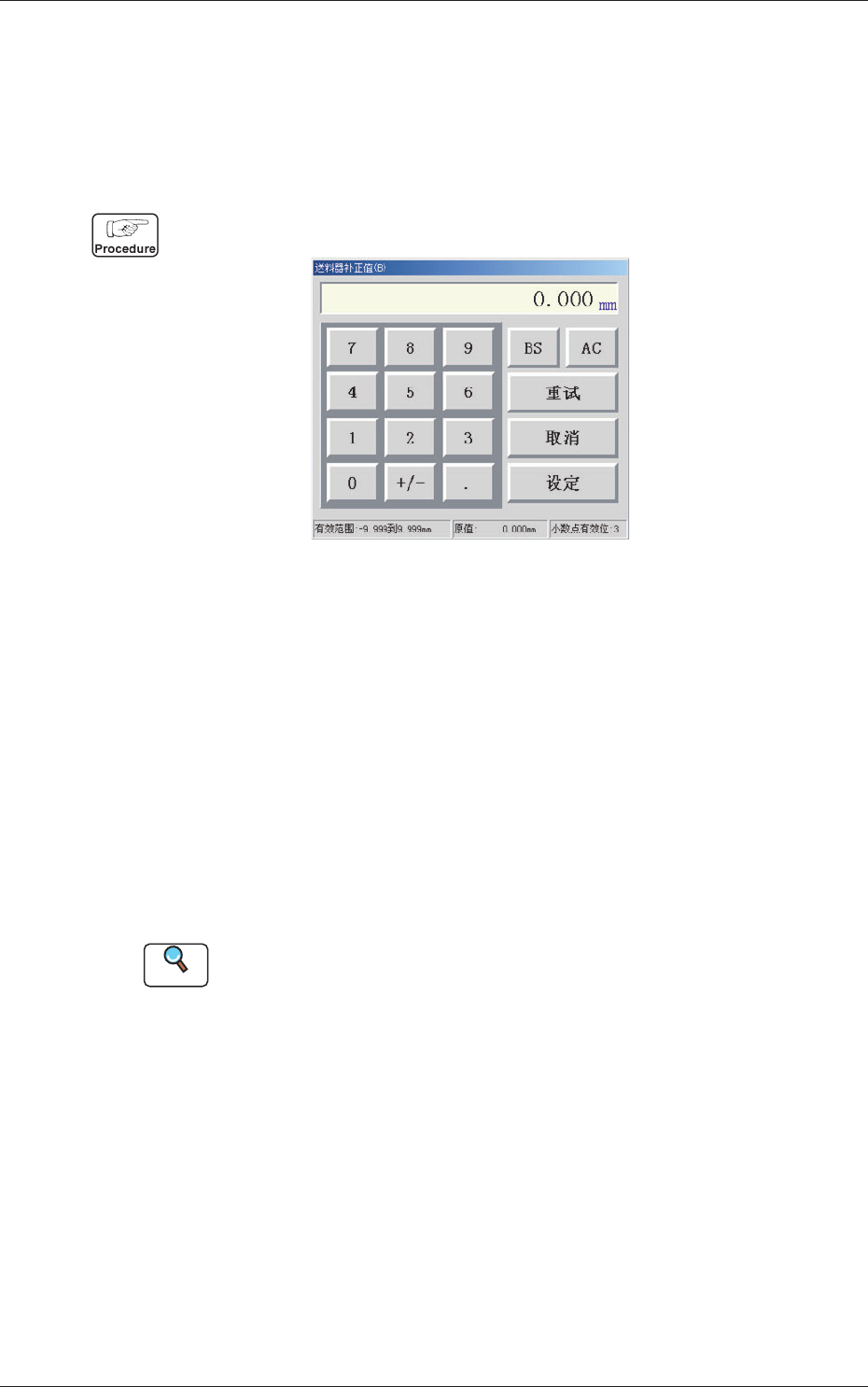

Fig.2A13 数值数据的输入界面的示例
(2) 参考显示在界面下端的有效范围，用数字键输入，在输入界
面上端的显示框中便显示出所输入的数据。
(3) 确认所输入的数据后，按 [ 设定 ] 按钮，输入界面被关闭，
操作界面中便显示所输入的数据。
进行输入数据的修正或中断输入操作时，使用以下按钮。
[BS] 按钮
: 删除最后输入的一字节数据。
[AC] 按钮 : 删除显示框内显示的所有数据。
[ 重试 ] 按钮 : 重新输入。
[ 取消 ] 按钮 : 中断数据的输入操作。
Reference
关于口令等文字数据的输入请参照
“
2.6.2 文字数据的输入
”
章节。
