2-2 0801-002 2. 生产运行主要界面 2. 生产运行主要界面 显示表示生产中的机种 ( 线路板程序 ) 名称或生产线路板数等的当前 运行状态或生产状况的信息、线路板的生产完成预想、吸取异常发生 等情况下的动作率低下预想等的信息。 按主菜单栏中的 [ 生产运行 ] 菜单按钮， 便显示 “ 生产运行主要 ” 界面。 [1] “ 生产运行 ” 子菜单栏 [2]图像显示部 [3]操作提示显示部 Fig.2B2 生产运行主要界面
2-1
1. 生产运行菜单的概要
生产运行菜单由以下子菜单及界面构成。
生产运行菜单
生产运行子菜单栏
生产运行主要界面 2
参照项编号
元件补给 3
运行方式
生产数据
情报再显示
线路板搬运 7
运行模式 4.1
送料器替代 4.2
运行方式指定 4.3
测试运行指定 4.4
交替模式 ( 接合 ) 4.5
生产数据 5.1
送料器补正值 (B) 5.2
元件供给数据变更 5.3
装置异常 6.1
元件姿势检出异常 6.2
元件识别异常 6.3
装置情报 6.4
显示识别图像 6.5
可以从生产运行中切换显示
0708-001
1. 生产运行菜单的概要
Fig.2B1 生产运行菜单的概要
2-20801-002
2. 生产运行主要界面
2. 生产运行主要界面
显示表示生产中的机种 ( 线路板程序 ) 名称或生产线路板数等的当前
运行状态或生产状况的信息、线路板的生产完成预想、吸取异常发生
等情况下的动作率低下预想等的信息。
按主菜单栏中的 [ 生产运行 ] 菜单按钮，便显示
“
生产运行主要
”
界面。
[1] “生产运行”子菜单栏
[2]图像显示部
[3]操作提示显示部

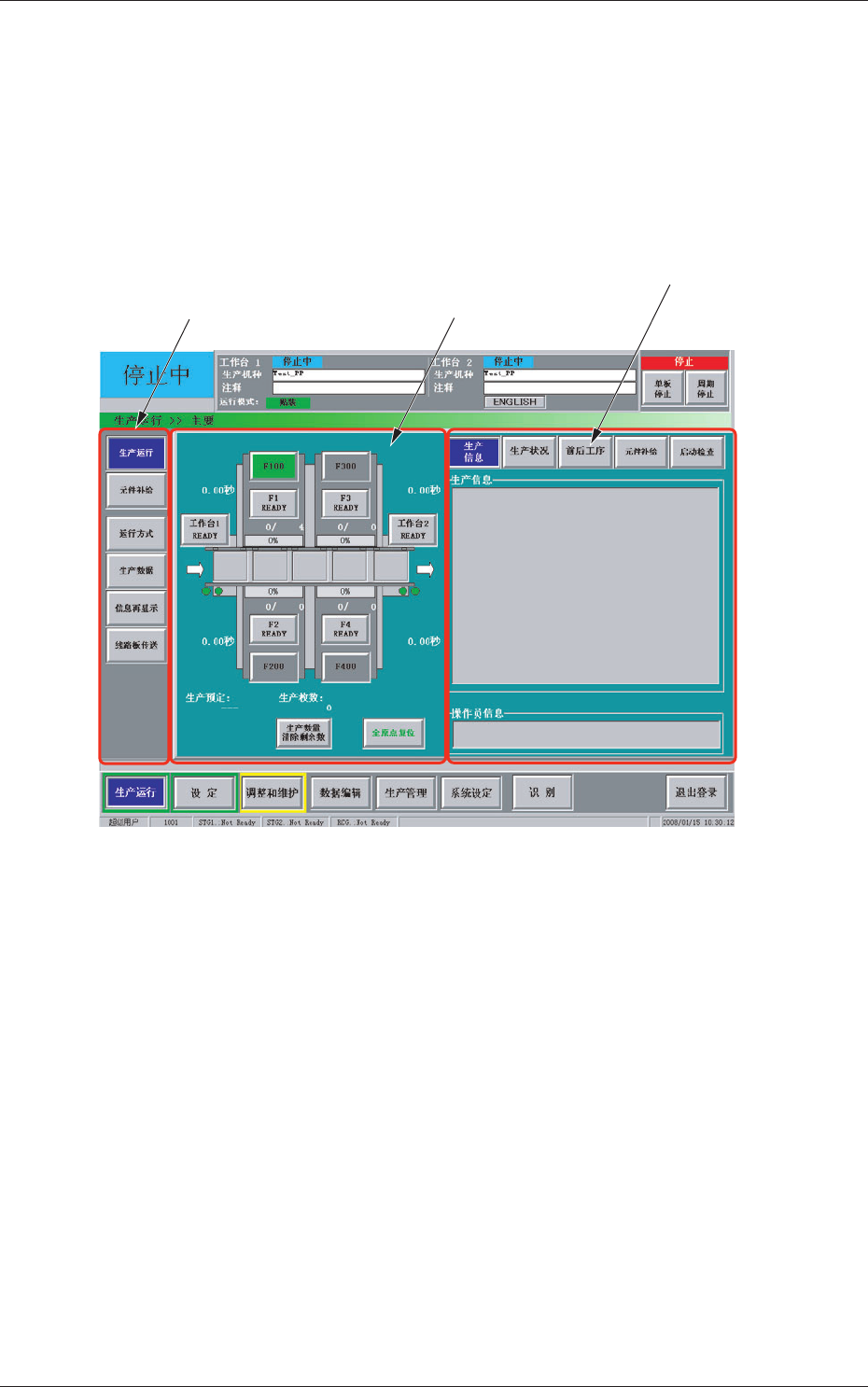

Fig.2B2 生产运行主要界面
2-30708-001
[1]
“
生产运行
”
子菜单栏

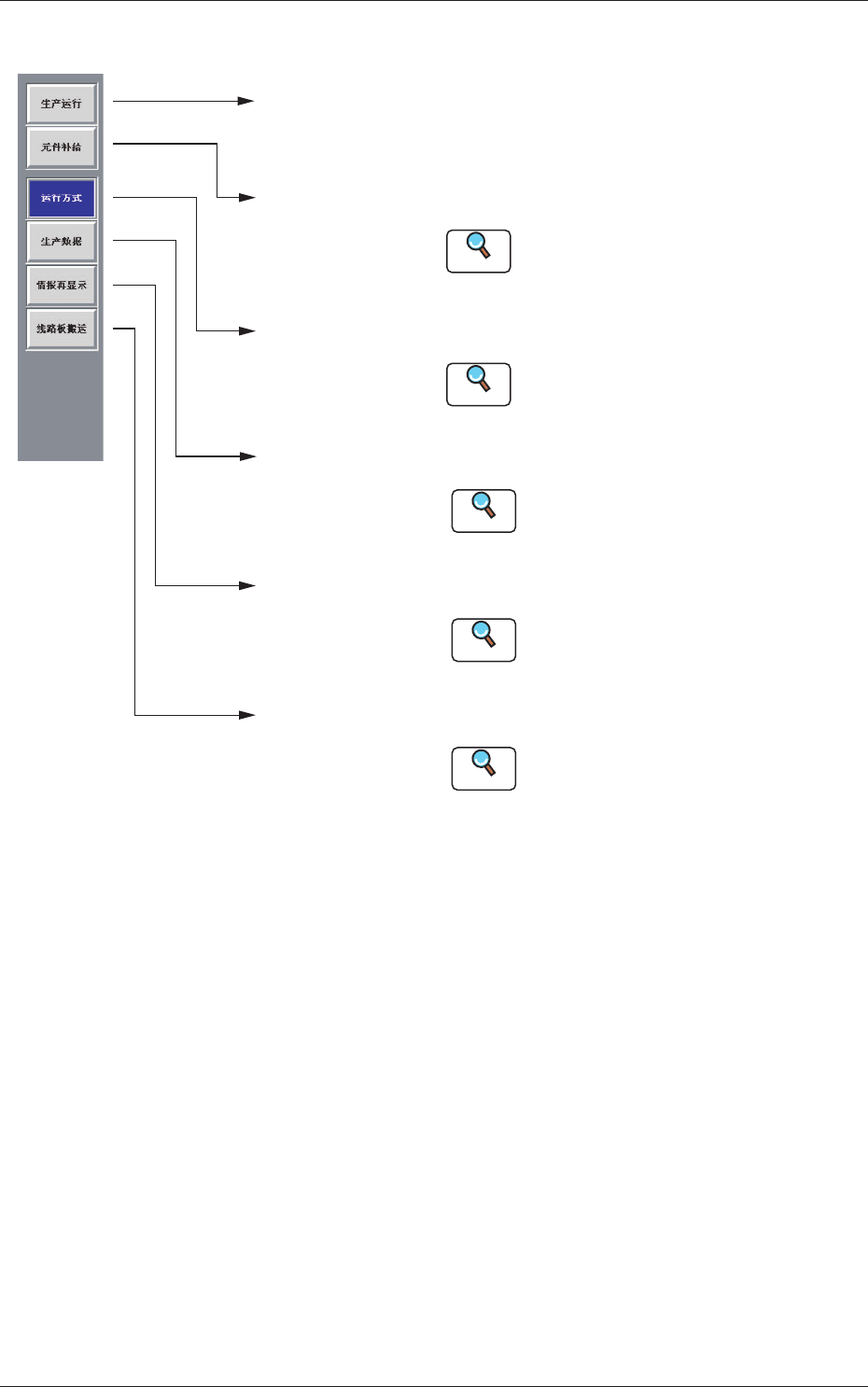

Fig.2B2-1
“
生产运行
”
子菜单栏
2. 生产运行主要界面
[ 生产运行 ] : 显示生产运行主要界面。通常该界面作为
按钮 初始界面显示。
[ 元件补给 ] : 显示
“
元件补给
”
界面。
按钮
Reference
请参照 3.
“
元件补给
”
界面章节。
[ 运行方式 ] : 显示
“
运行方式
”
界面。
按钮
Reference
请参照 4.
“
运行方式
”
界面章节。
[ 生产数据 ] : 显示
“
生产数据编辑
”
界面。
按钮
Reference
请参照 5.
“
生产数据编辑
”
界面章节。
[ 情报再显示 ] : 显示
“
情报再显示
”
界面。
按钮
Reference
请参照 6.
“
情报再显示
”
界面章节。
[ 线路板搬运 ] : 显示
“
线路板搬运
”
界面。
按钮
Reference
请参照 7.
“
线路板搬运
”
界面章节。
