5.3 线路板识别测试
5.3 线路板识别测试
进行线路板识别标记的识别测试。
在
“
测试确认
”
子菜单栏中，按 [PCB 识别测试 ] 按钮，便显示
“
线路
板识别测试
”
界面。
[2]
[7]
[8]
[4]
[3]
[5]
[6]
[1]
[9]

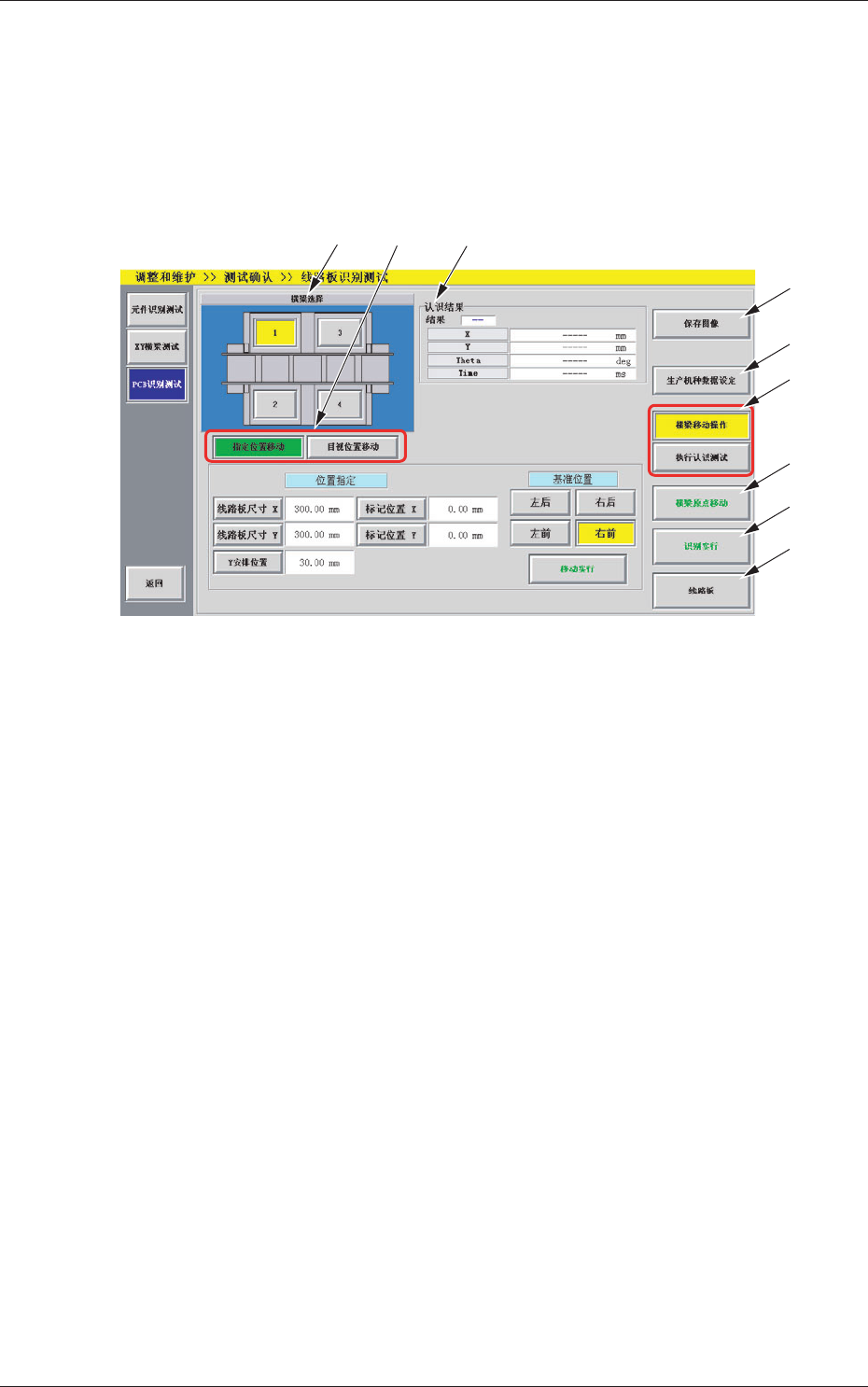

Fig.2D34
“
线路板识别测试
”
界面
[1] 横梁选择按钮
用图像显示表示 XY 横梁的按钮。
选择进行线路板识别测试的横梁。
[2] 认识 ( 识别 ) 结果
显示线路板识别测试的识别结果。
[3] 位置指定方法切换按钮
[ 指定位置移动 ] 按钮
切换到通过输入数值进行识别位置指定的界面。
[ 目视位置移动 ] 按钮
切换到通过目视对齐进行识别位置指定的界面。
4-700708-001
5.3 线路板识别测试
[4] [ 生产机种数据设定 ] 按钮
按该按钮，便显示
“
生产机种数据设定对话框
”
界面。

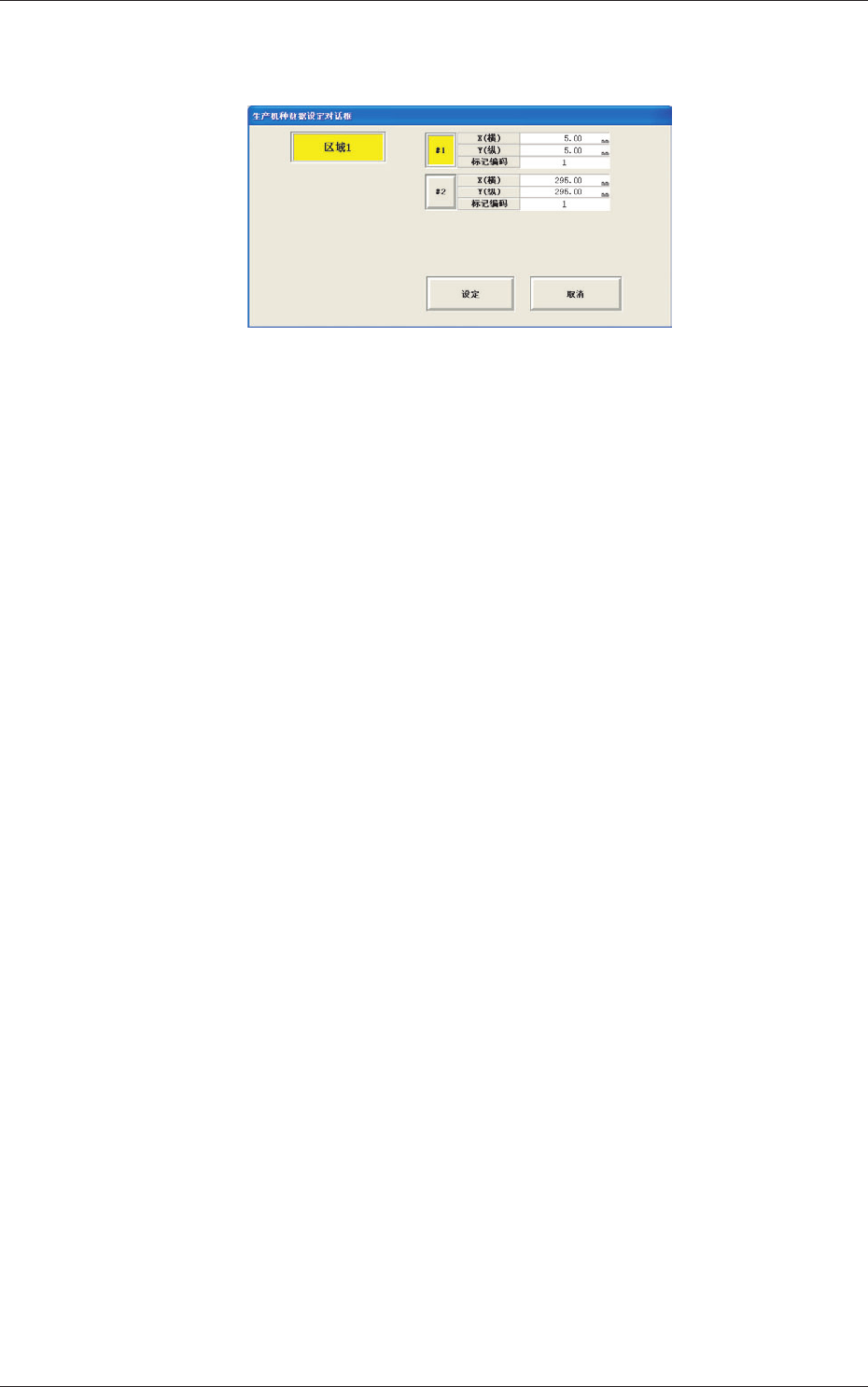

Fig.2D34-1
选择全体识别坐标的 [ 区域 n] 及 [#n] 按钮，再按 [ 设定 ] 按钮，
设定线路板识别测试的位置数据和线路板识别标记的编码。
设定的数据显示在
“
指定位置移动
”
界面的标记位置 X、Y 及
“
执
行认识测试 ( 识别数据设定 )
”
界面。
[5] 识别测试界面切换按钮
[ 横梁移动操作 ] 按钮
切换到
“
横梁移动操作
”
界面。
[ 执行认识测试 ( 识别数据设定 )] 按钮
显示
“
执行认识测试 ( 识别数据设定 )
”
界面。
[6] [ 横梁原点移动 ] 按钮
按该按钮，XY 横梁便返回到原点。
[7] [ 识别实行 ] 按钮
按该按钮，准备实行线路板识别测试。
[8] [ 线路板 ] 按钮
显示
“
线路板搬运
”
界面。
[9] [ 保存图像 ] 按钮
显示
“
保存图像
”
界面。
保存测试结果时使用。
4-710708-001
5.3 线路板识别测试
5.3.1 指定位置移动
根据数值指定线路板识别位置。
在
“
线路板识别测试
”
界面中，按 [ 横梁移动操作 ] 按钮后再按 [ 指定
位置移动 ] 按钮，便显示
“
指定位置移动
”
界面。
Note
作为
“
线路板识别测试
”
界面的初始界面，在 [ 横梁移动操作 ] 按钮
被按下的状态下显示。
[4]
[2]
[3]
[1]

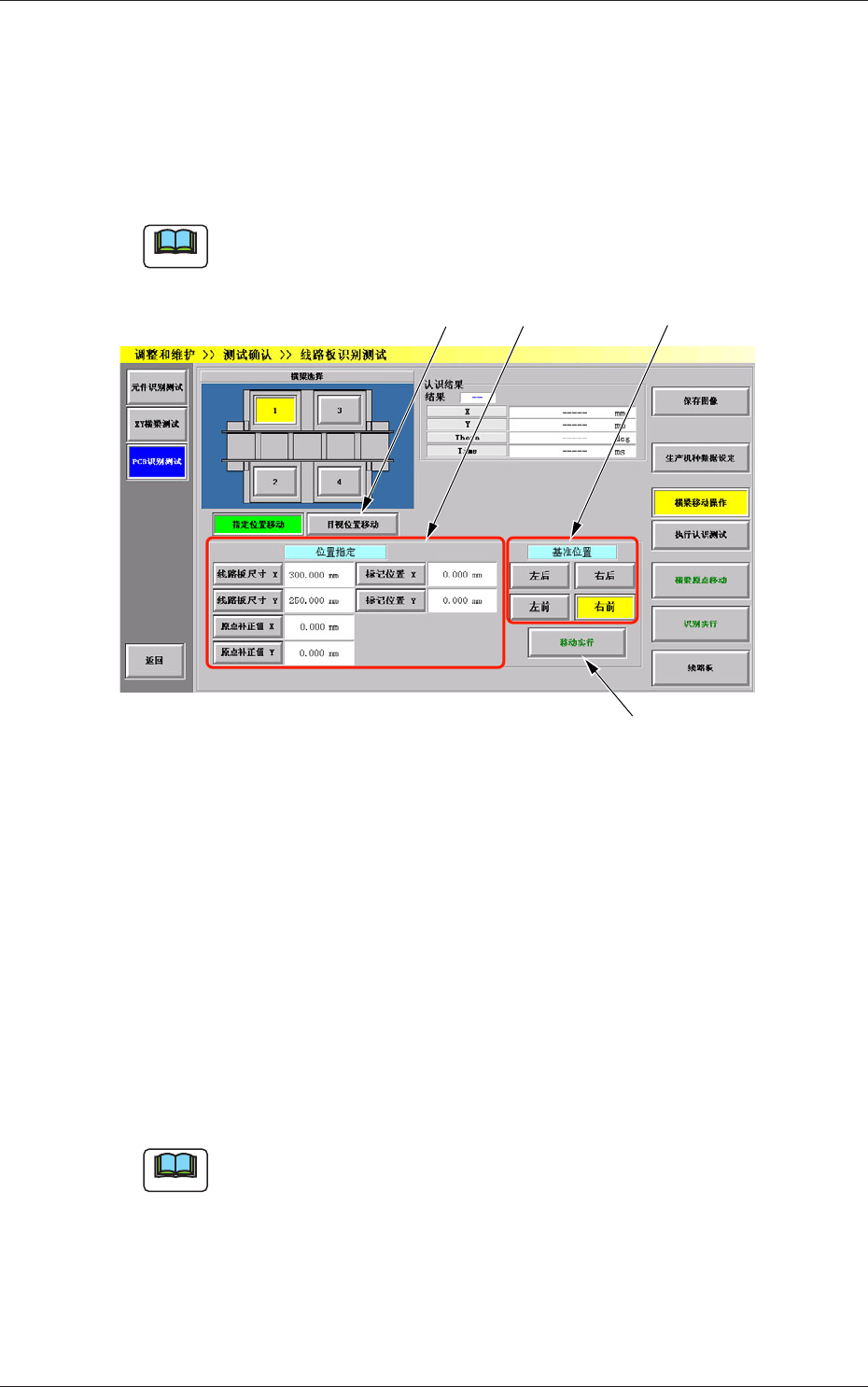

Fig.2D34-2
“
指定位置移动
”
界面
[1] [ 目视位置移动 ] 按钮
切换到通过目视对齐进行识别位置指定的界面。
[2] 位置指定
指定线路板识别标记的位置。
各项目被设定为按钮，按下按钮，便显示各数据的设定界面。
[ 线路板尺寸 X] 按钮 [ 标记位置 X] 按钮
[ 线路板尺寸 Y] 按钮 [ 标记位置 Y] 按钮
[Y 安排位置 ] 按钮
Note
(a) 设定有生产机种时，[ 线路板尺寸 X]、[ 线路板尺寸 Y]、[Y 安
排位置 ] 自动被设定。
(b) 在
“
生产机种数据设定
”
界面中进行设定时，[ 标记位置 X]、[ 标
记位置 Y] 也被设定。
