4-43 0708-001 4.5 “ 传送带 ” 界面 [1] 传送带选择按钮 选择进行目标位置移动、线路板位置调整或宽度调整的传送带部 位 (L 传送带、传送带、R 传送带 )。 [2] 控制开关 配置有进行以下设定处理的按钮。选定按钮的背景色变为绿色。 [ 全体调整 ] 按钮 按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，根 据设定的生产机种数据进行传送带宽度的全体调整。 [ 目标宽度调整 ] 按钮 设定 “ 目…
4-42
0708-001
4.5
“
传送带
”
界面

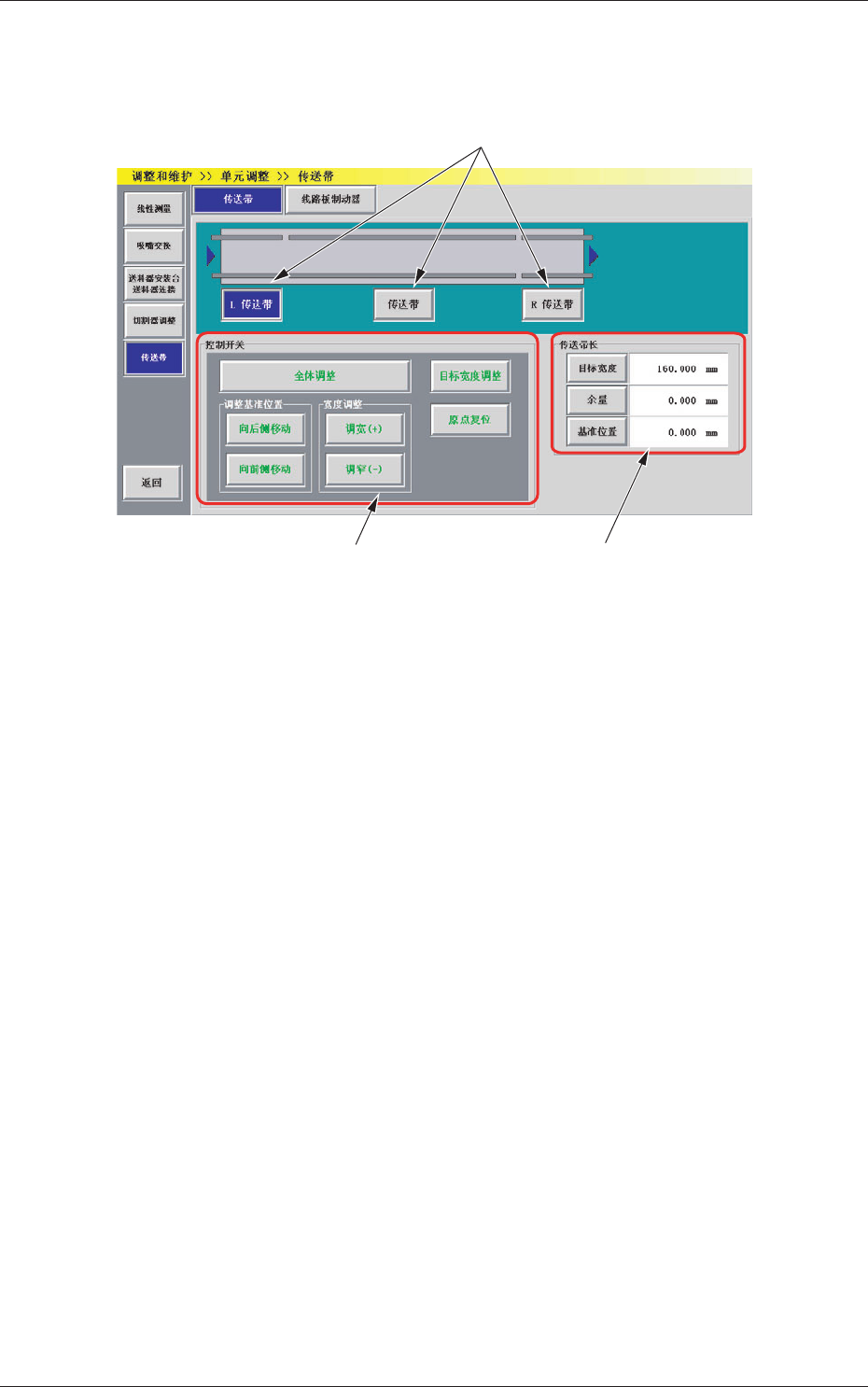

4.5.1 传送带
按 [ 传送带 ] 按钮，便显示
“
传送带
”
界面。
[1]
[2] [3]
Fig.2D21-2
“
传送带
”
界面
4-430708-001
4.5
“
传送带
”
界面
[1] 传送带选择按钮
选择进行目标位置移动、线路板位置调整或宽度调整的传送带部
位 (L 传送带、传送带、R 传送带 )。
[2] 控制开关
配置有进行以下设定处理的按钮。选定按钮的背景色变为绿色。
[ 全体调整 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，根
据设定的生产机种数据进行传送带宽度的全体调整。
[ 目标宽度调整 ] 按钮
设定
“
目标宽度
”
、
“
余量
”
、
“
基准位置
”
的各值，按该按钮后，
在 10 秒钟内再按操作台的 [START] 按钮，进行目标宽度调整。
[ 原点复位 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，传
送带原点复位。
调整基准位置
将传送带向后侧或前侧移动。
[ 向后侧移动 ] 按钮
按住该按钮的期间，传送带继续向装置后侧移动。
[ 向前侧移动 ] 按钮
按住该按钮的期间，传送带继续向装置前侧移动。
宽度调整
用手动调节操作调整传送带宽度。
[ 调宽 (+)] 按钮
按住该按钮的期间，继续调宽传送带宽度。
[ 调窄 (-)] 按钮
按住该按钮的期间，继续调窄传送带宽度。
4-440708-001
4.5
“
传送带
”
界面
[3] 传送带长 ( 宽度 ) 设定按钮
进行目标位置移动时，按以下按钮，设定传送带宽度的调整值。
[ 目标宽度 ] 按钮
按下按钮，便显示
“
目标宽度
”
输入界面。
输入数值后，按 [ 设定 ] 按钮，目标值被设定。
[ 余量 ] 按钮
按下按钮，便显示
“
余量
”
输入界面。
设定使传送带宽度比线路板程序中的线路板尺寸多出的余量
数据。实际的传送带宽度为
“
线路板尺寸 ( 目标宽度 )
”
+
“
余
量 ( 建议值 :0.5mm)
”
。
输入数值后，按 [ 设定 ] 按钮，余量被设定。
[ 基准位置 ] 按钮
按下按钮，便显示
“
基准位置
”
输入界面。
设定基准位置调整数据。输入数值后，按 [ 设定 ] 按钮，基
准位置被设定。
•
传送带宽度的全体调整
进行传送带宽度的全体调整时，请按以下步骤进行。
(1) 按 [ 余量 ] 按钮，显示
“
余量
”
输入界面，设定传送带宽度
的余量数据。
(2) 按 [ 全体调整 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮，便开始传送带宽度的全体调整。
Note
生产机种确定时，目标位置作为线路板程序的线路板尺寸 Y( 纵 )，
进行自动宽度调整。
