4.3 运行方式指定
[11]
Fig.2B14-2
“
运行方式指定
”
界面 ( 第二页 )

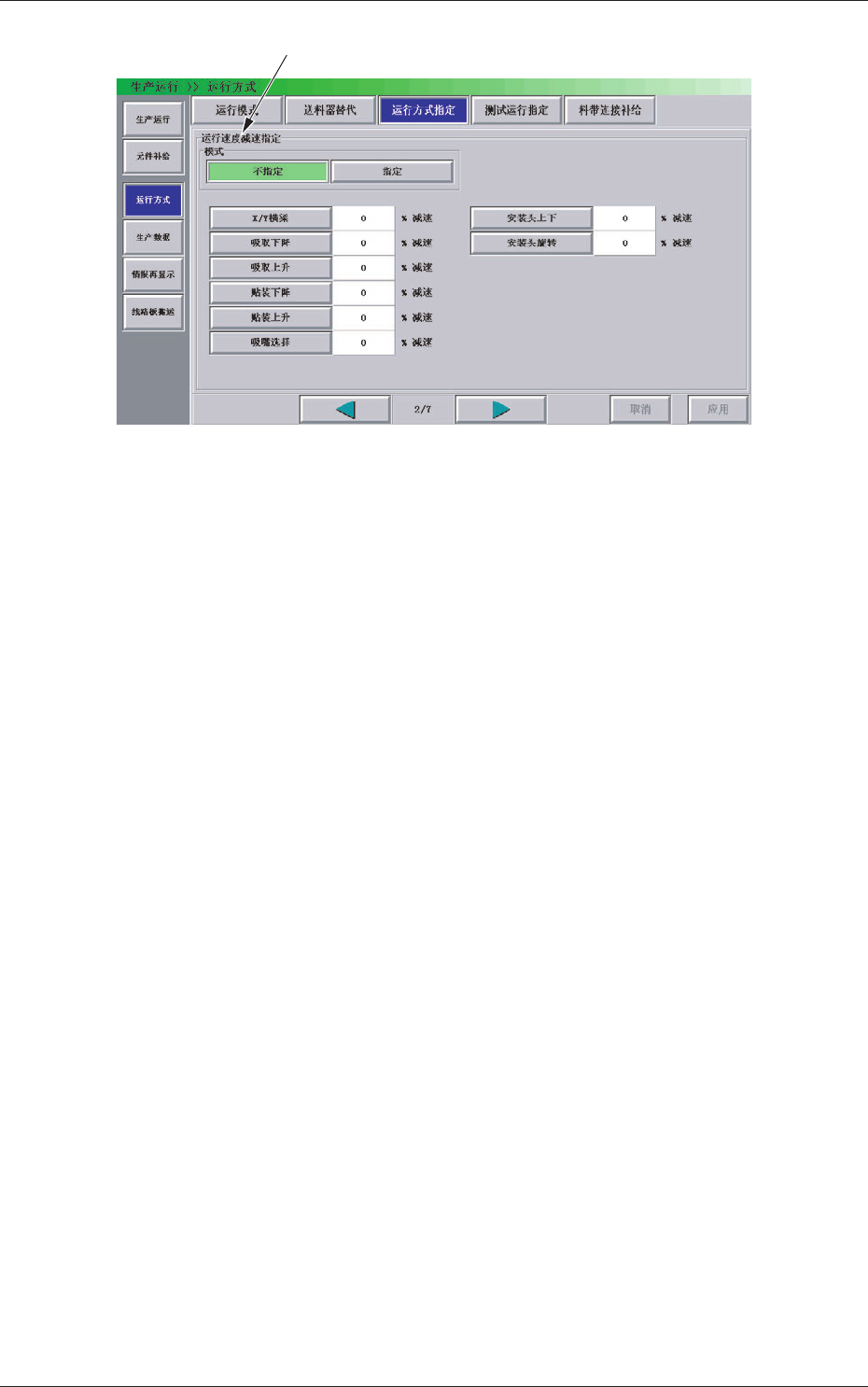

[11] 运行速度减速指定
按以下按钮，设定是否对元件数据库中指定的各部动作速度 ( 对
最高速度的减速比例 ) 指定速度上限。
模式
选择运行速度减速指定的
“
指定
”
或
“
不指定
”
。
[ 不指定 ] 按钮
不进行运行速度的减速指定。
[ 指定 ] 按钮
进行运行速度的减速指定。
此时，设在其下端的以下按钮变为有效，设定各减速比
率。
2-270708-001
4.3 运行方式指定
[X/Y 横梁 ] 按钮
按该按钮，便显示
“
X/Y 横梁
”
编辑界面，设定 X/Y 横梁
的减速比率。
[ 吸取下降 ] 按钮
按该按钮，便显示
“
吸取下降
”
输入界面，设定吸嘴为
了吸取元件而相对送料器下降时的减速比率。
[ 吸取上升 ] 按钮
按该按钮，便显示
“
吸取上升
”
输入界面，设定吸嘴吸
取元件后相对送料器上升时的减速比率。
[ 贴装下降 ] 按钮
按该按钮，便显示
“
贴装下降
”
输入界面，设定吸嘴为
了将元件贴装到线路板而下降时的减速比率。
[ 贴装上升 ] 按钮
按该按钮，便显示
“
贴装上升
”
输入界面，设定吸嘴将
元件贴装到线路板后相对送料器上升时的减速比率。
[ 吸嘴选择 ] 按钮
按该按钮，便显示
“
吸嘴选择
”
输入界面，设定交换吸
嘴时的动作的减速比率。
[ 安装头上下 ] 按钮
按该按钮，便显示
“
安装头上下
”
输入界面，设定安装
头上下动作时的减速比率。
[ 安装头旋转 ] 按钮
按该按钮，便显示
“
安装头旋转
”
输入界面，设定安装
头旋转时的减速比率。
Note
(a) 元件数据库的速度大于在此指定的速度时，一律替换为上限值使
用。
(b) 速度指定为小于上限值的元件，遵循元件数据库的设定值。
2-280708-001
4.3 运行方式指定
[12]
Fig.2B14-3
“
运行方式指定
”
界面 ( 第三页 )

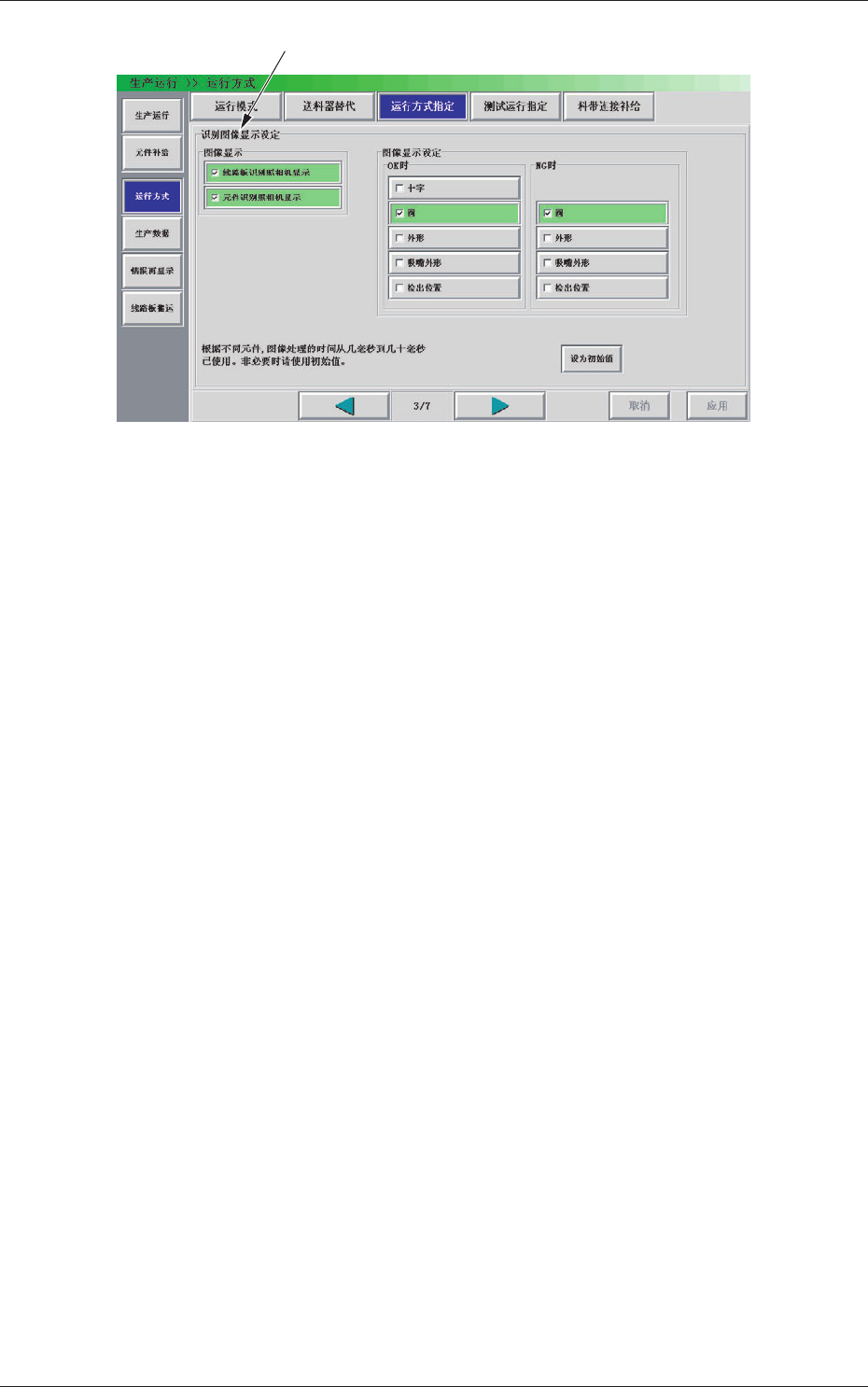

[12] 识别图像显示设定
按以下按钮，设定识别图像的显示形式。
图像显示
指定显示图像的照相机种类。
[ 线路板识别照相机显示 ] 按钮
显示线路板识别照相机的照相机图像。
[ 元件识别照相机显示 ] 按钮
显示元件识别照相机的照相机图像。
