3.4
“
装置软件情报
”
界面
3.4.2 设定日志
显示设定日志。
按 [ 设定日志 ] 按钮，便显示
“
设定日志
”
界面。

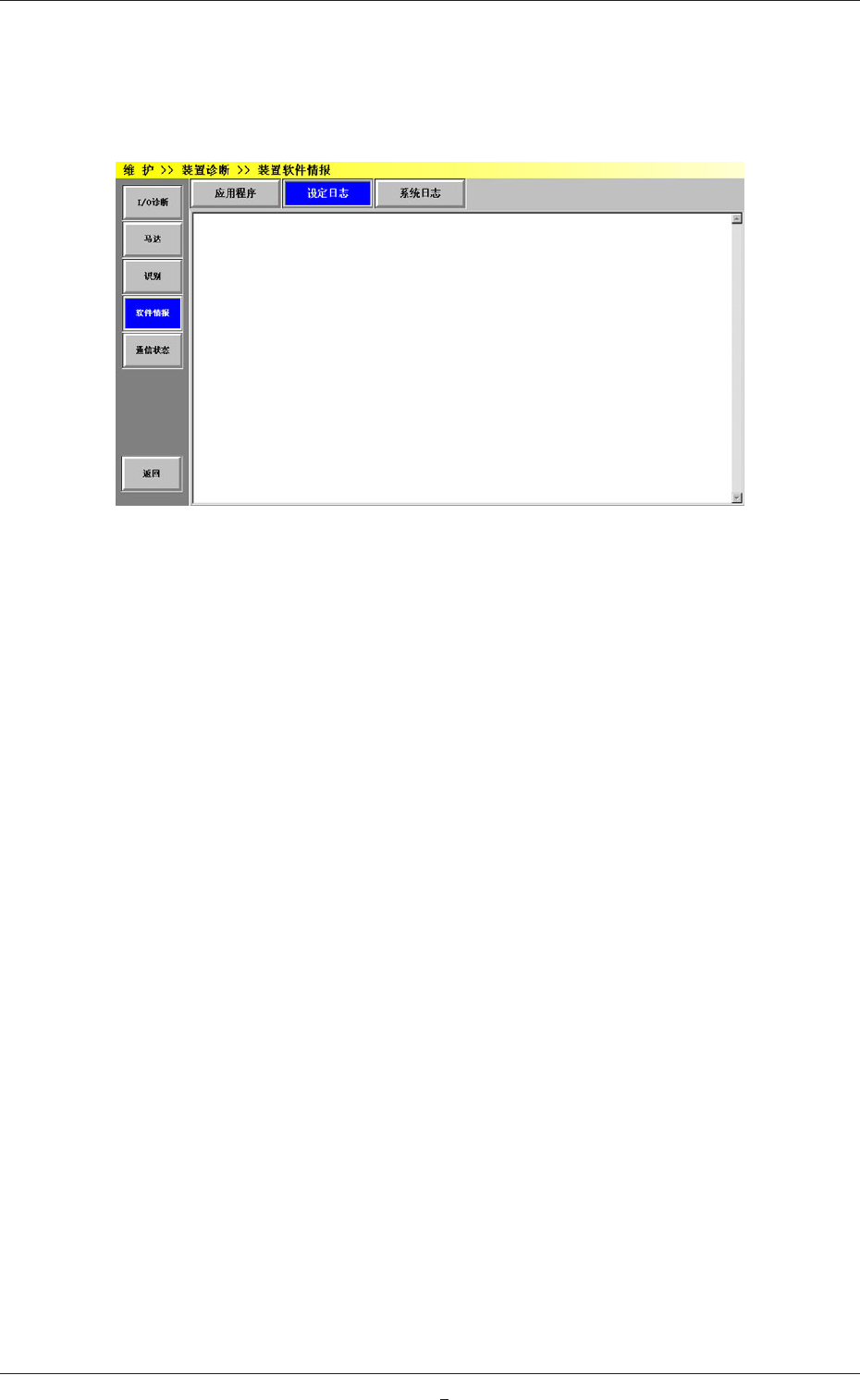

Fig.2D16-3
“
设定日志
”
界面
详细显示
显示装置的设定日志。
4-26-10801-001
3.5
“
通信状态
”
界面
3.5
“
通信状态
”
界面
诊断各部的通信状态。
在
“
装置诊断
”
子菜单栏中，按 [ 通信状态 ] 按钮，便显示
“
通信状态
”
界面。
[1]
[2]
[3] [4]
Fig.2D16-4
“
通信状态
”
界面
[1] 模块选择按钮
在装置的图像中显示的各模块被设为按钮。
按下按钮，选择模块。
[2] [ 送料器 LINE]、[ 安装头 LINE] 按钮
各所属按钮
按下 [ 送料器 LINE] 按钮，送料器 LINE 的各所属按钮变为有效；
按下 [ 安装头 LINE] 按钮，安装头 LINE 的各所属按钮变为有效。
按下按钮选择所属按钮。
Note
所显示的所属按钮根据 [1] 中选择的模块而异。
4-26-20801-001
3.5
“
通信状态
”
界面
[3] 异常概率显示部
显示 [2] 中选择的所属按钮的状态。
[4] [ 开始 ]、[ 停止 ]、[ 清除 ] 按钮
[ 开始 ] 按钮
按该按钮，便以 10msec 为周期进行异常检查。
[ 停止 ] 按钮
按该按钮，停止检查。
[ 清除 ] 按钮
按该按钮，清除测定次数和异常次数。
