4-150 0708-001 7.2 “ ( 线 ) 传感器清扫 ” 界面 7.2 “ ( 线 ) 传感器清扫 ” 界面 进行线传感器清扫时使用。 在 “ 定期维护 ” 子菜单栏中， 按 [( 线 ) 传感器清扫 ] 按钮， 便显示 “ ( 线 ) 传感器清扫 ” 界面。 [2] [3] [1] [4] [5] [6] [7] Fig.2D74 “ ( 线 ) 传感器清扫 ” 界面 [1] 安装头选择按钮 用装置图像显示表示安装头部位的…
4-1490708-001
[7] [ 清除教示数据 ] 按钮
清除结果显示部的数据。
[8] [ 结束 ] 按钮
显示确认保存教示结果的界面。
按 [ 是 ] 按钮，将教示结果反映到补正值数据后结束操作。
•
吸嘴吹气的步骤
(1) 在
“
吸嘴吹气
”
界面中，选择想要进行吸嘴吹气的安装头。
(2) 选择吸嘴位置补正值教示及吸嘴水准补正值教示为 [ 执行 ]
或 [ 不执行 ]。
(3) 按 [ 执行吸嘴吹气 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮执行吸嘴吹气。
设定为 [ 执行 ] 时，同时执行教示。
Note
执行吸嘴吹气时，吸嘴收纳动作和吸嘴贴装动作中发生异
常时，显示异常界面，在该时点上结束吹气动作。
请确认异常内容，排除原因后再次进行吸嘴吹气。
(4) 确认教示结果时，请按 [ 教示结果显示 ] 按钮。
显示教示结果，进行教示的确认。
(5) 按 [ 结束 ] 按钮。
进行教示后，显示教示数据
“
保存确认
”
界面，选择 [ 是 ]、
[ 否 ]。
7.1
“
吸嘴吹气
”
界面
4-1500708-001
7.2
“
( 线 ) 传感器清扫
”
界面
7.2
“
( 线 ) 传感器清扫
”
界面
进行线传感器清扫时使用。
在
“
定期维护
”
子菜单栏中，按 [( 线 ) 传感器清扫 ] 按钮，便显示
“
( 线 )
传感器清扫
”
界面。
[2]
[3]
[1] [4]
[5]
[6]
[7]

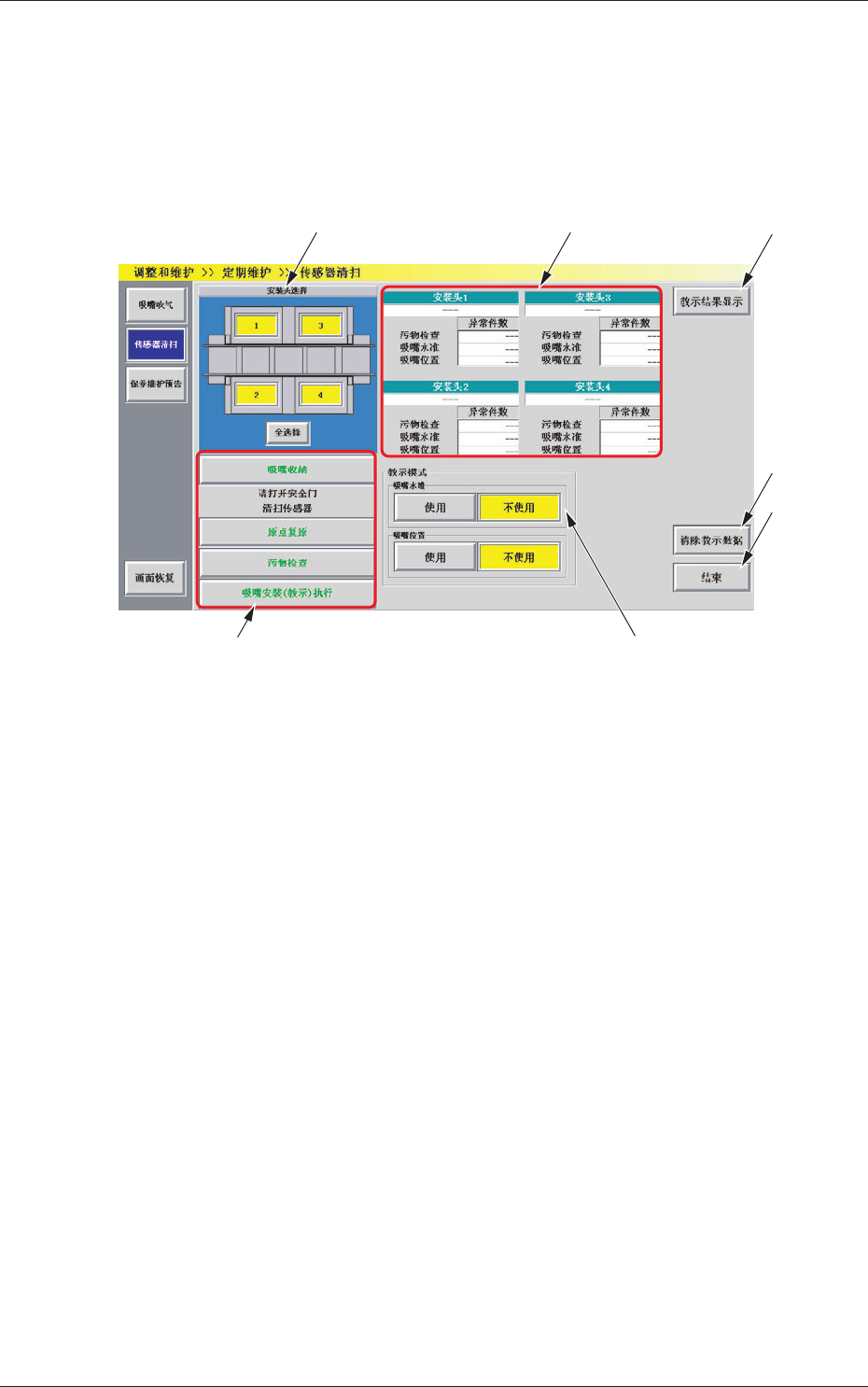

Fig.2D74
“
( 线 ) 传感器清扫
”
界面
[1] 安装头选择按钮
用装置图像显示表示安装头部位的按钮。
选择进行线传感器清扫的安装头。
进行所有安装头的线传感器清扫时，按 [ 全选择 ] 按钮，可以选
择所有的安装头。
[2] 操作按钮
[ 吸嘴收纳 ]
将吸嘴收纳到吸嘴储料器内。
[ 原点复位 ]
进行原点复位。
[ 污物检查 ]
确认线传感器上是否有垃圾、划痕等，在 [4] 的污物检查栏
中显示结果。
[ 吸嘴安装 ( 教示 ) 执行 ]
将吸嘴安装到安装头。
在 [3] 的教示模式中，将教示设定为 [ 执行 ] 时，同时执行
教示。
4-1510708-001
7.2
“
( 线 ) 传感器清扫
”
界面
[3] 教示模式
吸嘴水准
执行吸嘴安装时，设定吸嘴水准补正值教示为 [ 使用 ] 或 [ 不使
用 ]。
[ 使用 ] 按钮
执行吸嘴安装时，进行吸嘴水准补正值教示。
[ 不使用 ] 按钮
执行吸嘴安装时，不进行吸嘴水准补正值教示。
吸嘴位置
执行吸嘴安装时，设定吸嘴位置补正值教示为 [ 使用 ] 或 [ 不使
用 ]。
[ 使用 ] 按钮
执行吸嘴安装时，进行吸嘴位置补正值教示。
[ 不使用 ] 按钮
执行吸嘴安装时，不进行吸嘴位置补正值教示。
[4] 结果显示部
显示线传感器清扫后的结果。
