6.5 其他教示
[4] [ 真空 ON/OFF] 按钮
切换吸嘴真空的 ON/OFF。对应于当前的真空状态，[ 真空 ON/OFF]
按钮左侧的显示切换为“真空吸取 OFF”/“真空吸取 ON”。
[5] 操作按钮
进行元件识别照相机的倍率教示时使用。
配置有以下按钮。
[ 移动到夹具安装位置 ] 按钮
[ 移动到识别位置 ] 按钮
[ 读取图像 ] 按钮
[ 实行教示 ] 按钮
[ 移动到夹具拆取位置 ] 按钮
[ 横梁原点移动 ] 按钮
•
元件识别照相机倍率教示用治具 ( 元件识别校正治具 )
元件识别照相机倍率的教示，使用如下治具元件。

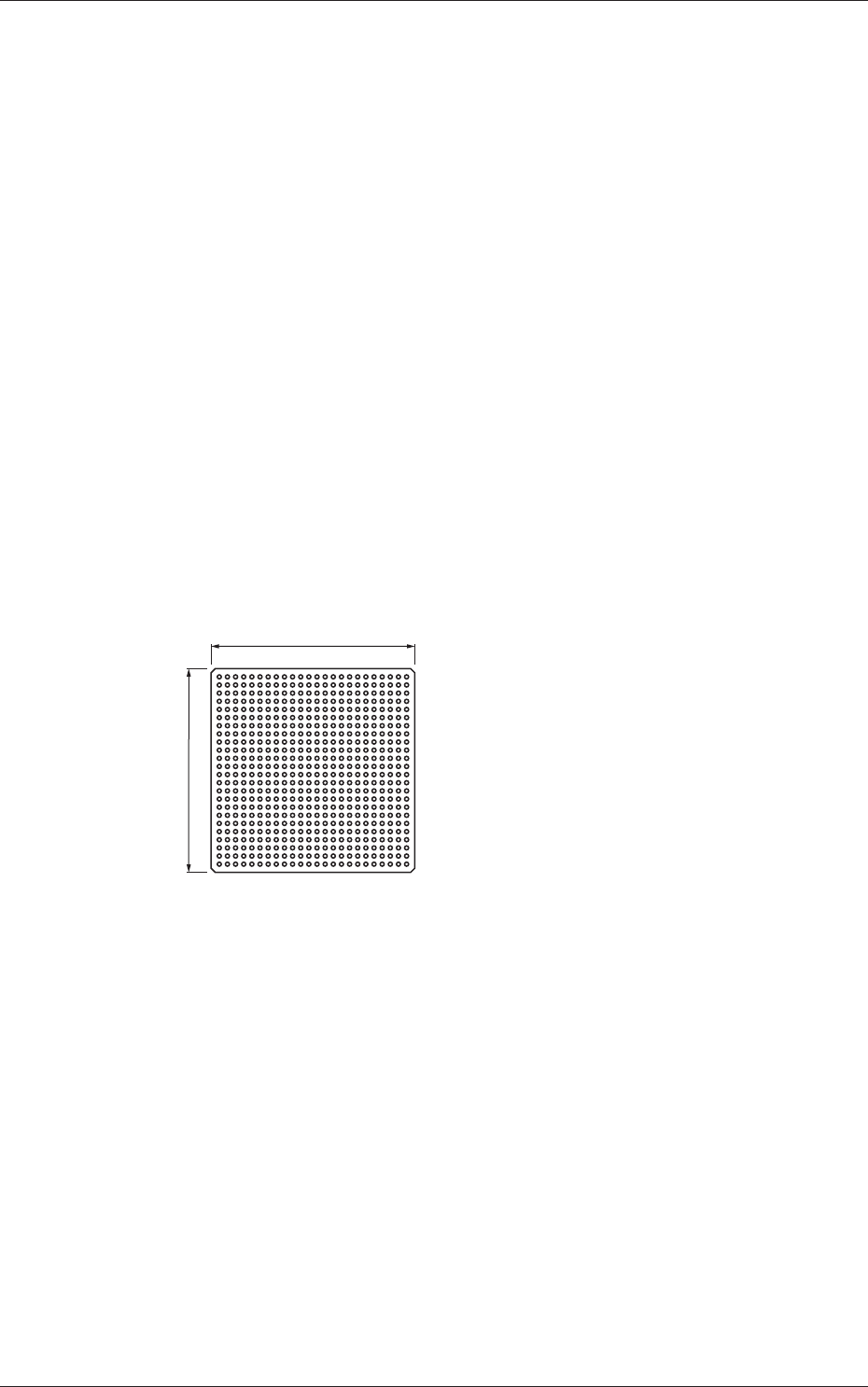

倍率教示用玻璃治具 JG-0084
•
治具元件下面每隔 2.00[mm] 的
间距蒸镀有 576 个 φ1.00[mm]
的黑圆。
Fig.2D62-1 倍率教示用玻璃治具
•
治具吸取用吸嘴
倍率教示用玻璃治具的吸取用，使用中异型元件用吸嘴 VF02。
50 mm
50 mm
4-1340708-001
6.5 其他教示
•
元件识别照相机倍率教示的步骤
(1) 按照相机 / 横梁选择按钮，选择进行教示照相机。
(2) 指定教示中使用的吸嘴编号。
(3) 按 [ 移动到夹具安装位置 ] 按钮，在 10 秒钟内再按操作台
的 [START] 按钮。
安装头移动到吸取倍率教示用玻璃治具的位置 ( 治具安装位
置 )。

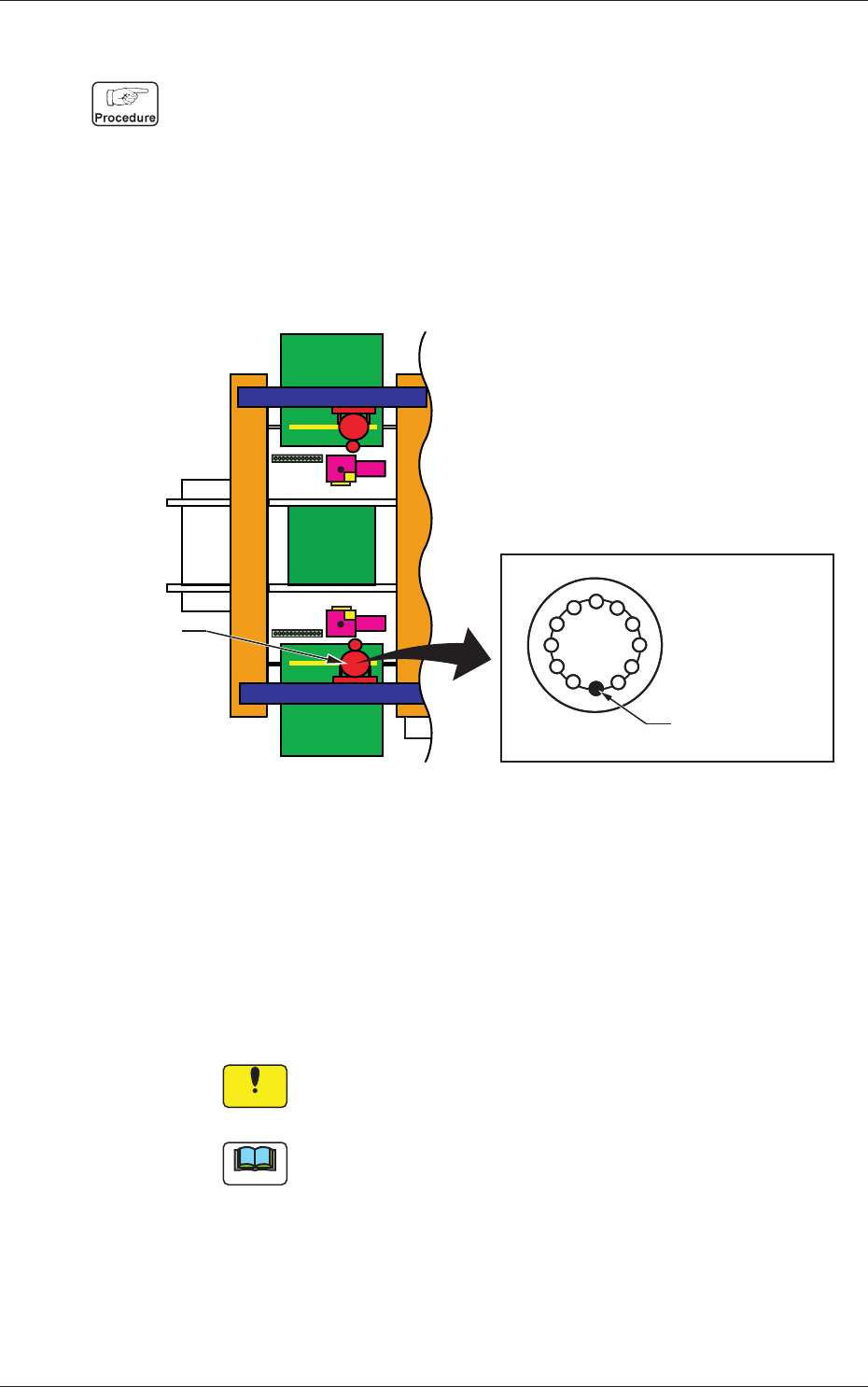

Fig.2D62-2
(4) 按相应工作台的准备完了开关，打开开闭门。
(5) 在移动到治具安装位置的安装头最前侧上安装中异形元件用
吸嘴 (VF02)。
(6) 按 [ 真空 ON/OFF] 按钮打开真空，吸取倍率教示用玻璃治具
汇集到识别界面中。
Notice
吸取治具到吸嘴时， 请抓住治具的左右吸取。
Note
真空泵不动作时，请解除试运行模式或取消试运行模式真
空泵停止的选中。
安装头 2
选定吸嘴编号
( 装置前面 )
4-1350708-001
(7) 关闭开闭门，按工作台准备完了开关。
(8) 按 [ 移动到识别位置 ] 按钮，在 10 秒钟内再按 [START] 按钮。
安装头移动到进行教示的元件识别照相机。
(9) 按 [ 读取图像 ] 按钮，用元件识别照相机进行治具的摄像。
(10) 按 [ 实行教示 ] 按钮，用抓拍图像以被抓拍的图像为依据计
算出元件识别照相机的倍率补正值。
(11) 按 [ 移动到夹具拆取位置 ] 按钮，在 10 秒钟内再按 [START]
按钮。
横梁移动到拆卸倍率教示用玻璃治具的位置。
(12) 拆卸倍率教示用玻璃治具。
(13) 按 [ 真空 ON/OFF] 按钮关闭真空，拆卸教示中使用的吸嘴。
(14) 结束所有教示作业后，按 [ 横梁原点移动 ] 按钮，将横梁返
回到原点位置。
(15) 按 [ 终了 ] 按钮。
请在显示的识别界面中，选择 [ 是 ]，适用教示结果。
6.5 其他教示
