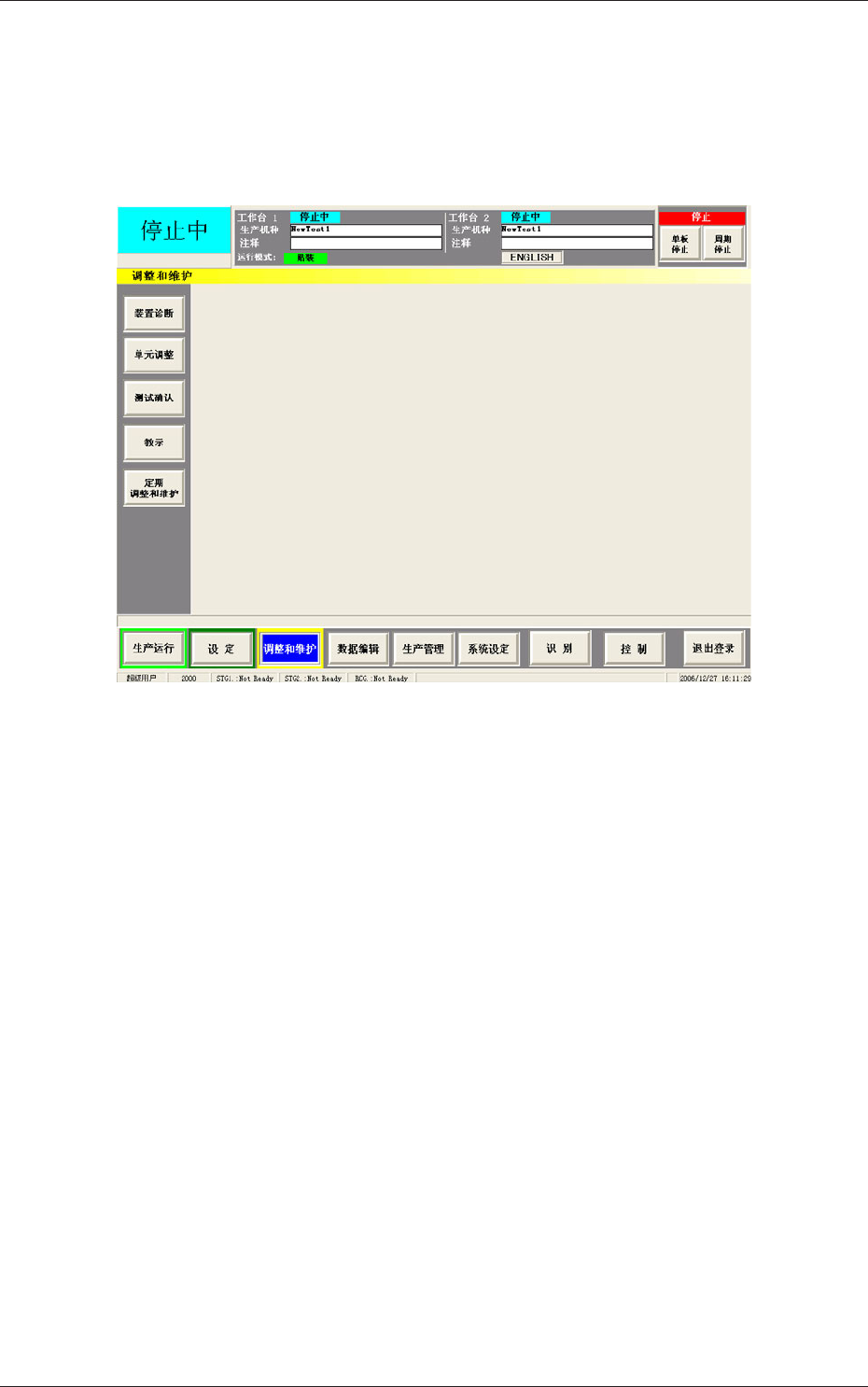

4-4 0708-001 2. “ 调整和维护 ” 菜单界面 2. “ 调整和维护 ” 菜单界面 进行装置的调整或动作确认、教示等。 在主菜单栏中按 [ 调整和维护 ] 菜单按钮，便显示 “ 调整和维护 ” 菜单 界面。 Fig.2D2 “ 调整和维护 ” 菜单界面 为显示执行装置调整和维护各功能的操作界面，配置有以下按钮。
4-30708-001
1. 调整和维护菜单的概要
教示 6
送料器补正值 B 目视对齐 6.1
吸嘴位置补正值 6.2
吸嘴水平补正值 6.3
吸取位置教示 6.4
其他教示 6.5
( 接上一页 )
参照项编号
Fig.2D1-2 调整和维护菜单的概要 ( 续 )
专门为服务人员准备了以下教示功能。
线路板识别照相机和横梁补正值 (6.5.2)
元件识别照相机补正值 (6.5.3)
安装头旋转角度轴 (6.5.4)
安装头旋转中心基准标记位置 (6.5.5)
Fly 识别照相机补正值 (6.5.6)
送料器补正值 A (6.5.7)
主吸嘴水平补正值 (6.5.8)
NL 轴原点补正值 (6.5.9)
工作台补正值 (6.5.10)
Y 轴原点补正值 (6.5.11)
吸嘴贮备器 ( 储料器 ) 补正值 (6.5.12)
安装头吸嘴倾斜补正值 (6.5.13)
元件识别照相机倍率 (6.5.14)
元件识别照明教示 (6.5.15)
线路板识别照明教示 (6.5.16)
定期调整和维护 7
吸嘴吹气 7.1
( 线 ) 传感器清扫 7.2
保养维护预告 7.3
列表 7.3.1
给油点检 7.3.2
保全点检 7.3.3
指定点检 7.3.4
点检记录 7.3.5
4-40708-001
2.
“
调整和维护
”
菜单界面
2.
“
调整和维护
”
菜单界面
进行装置的调整或动作确认、教示等。
在主菜单栏中按 [ 调整和维护 ] 菜单按钮，便显示
“
调整和维护
”
菜单
界面。
Fig.2D2
“
调整和维护
”
菜单界面
为显示执行装置调整和维护各功能的操作界面，配置有以下按钮。
4-50708-001
2.
“
调整和维护
”
菜单界面
Fig.2D2-1 调整和维护子菜单栏
[ 装置诊断 ] : 显示
“
装置诊断
”
界面。
按钮 进行各部的 I/O 诊断和状态显示。
Reference
请参照 3.
“
装置诊断
”
子菜单章节。
[ 单元调整 ] : 显示
“
单元调整
”
界面。
按钮
Reference
请参照 4.
“
单元调整
”
子菜单章节。
[ 测试确认 ] : 显示
“
测试确认
”
界面。
按钮 根据生产机种的线路板程序，进行元件识别测试
等。
Reference
请参照 5.
“
测试确认
”
子菜单章节。
[ 教示 ] : 显示
“
教示
”
界面。
按钮 进行补正值数据的教示。
Reference
请参照 6.
“
教示
”
子菜单章节。
[ 定期调整和维护 ] : 显示
“
定期调整和维护
”
界面。
按钮
Reference
请参照 7.
“
定期调整和维护
”
子菜单章节。
