4-600708-001
5.1 元件识别测试
5.1.3 振荡测试的执行
辅助进行在元件数据库中指定的元件吸取时的横梁减速、θ 旋转减速
的验证、横梁及旋转减速指定的数据设定。
在
“
元件识别测试
”
界面中，按 [ 振荡测试 ] 按钮，便显示
“
振荡测试
”
界面。
[3]
[1]
[5]
[7]
[8]
[6]
[4][2]
Fig.2D30
“
振荡测试
”
界面
[1] 测试模式
按以下按钮，指定测试模式。
[ 手动 ] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，进行振荡测试。
[ 自动 ] 按钮
根据在
“
手动设定振荡
”
界面中设定的数据，从减速指定值
每次提高 1％速度，重复进行振荡测试操作。
4-610708-001
5.1 元件识别测试
[2] 动作指定、移动量、减速指定
显示在
“
手动设定振荡
”
界面中设定的 X 横梁、Y 横梁、DD 安装头
动作、安装头上下 ( 符合 )、安装头上下 ( 不符合 ) 的动作指定、
X 横梁、Y 横梁、DD 安装头动作的移动量、及 X 横梁、Y 横梁、DD
安装头动作、安装头上下 ( 符合 )、安装头上下 ( 不符合 ) 的减速
指定值。
Note
贴装有中异形元件用吸嘴的安装头时，要操作
“
安装头上下
”
。
[3] 允许值
显示在
“
手动设定振荡
”
界面中设定的 XY 方向偏离量及角度 Z 方
向偏离量的允许值。
[4] 振荡次数
显示在
“
手动设定振荡
”
界面中设定的振荡次数。
[5] [ 手动设定 ] 按钮
显示
“
手动设定振荡
”
界面。
在
“
手动设定振荡
”
界面中，可以设定
“
动作指定
”
、
“
移动量
”
、
“
减速指定
”
、
“
允许值
”
、
“
振荡次数
”
。
[6] [ 振荡测试实行 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，便执行振
荡测试。
[7] 测试结果
显示测试结果。
[8] [ 返回 ] 按钮
返回到
“
元件识别测试
”
界面。
4-620708-001
5.1 元件识别测试
•
振荡手动测试的执行步骤
(1) 在
“
振荡测试
”
界面中，按测试模式的 [ 手动 ] 按钮。
(2) 按 [ 手动设定 ] 按钮。
显示
“
手动设定振荡
”
界面。

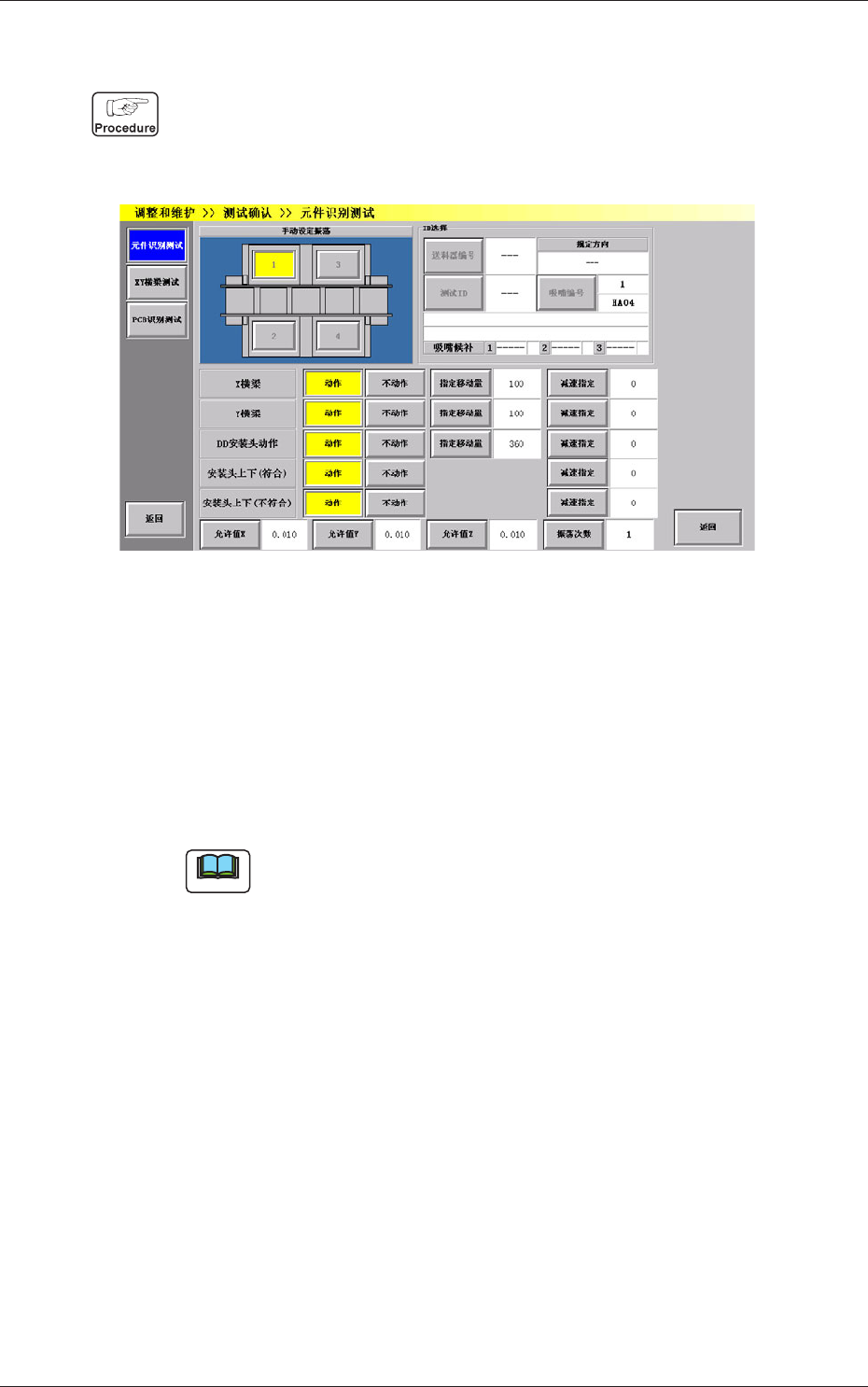

Fig.2D31
“
手动设定振荡
”
界面
(3) 在
“
X 横梁
”
、
“
Y 横梁
”
、
“
DD 安装头动作
”
、
“
安装头上下 ( 符
合 )
”
、
“
安装头上下 ( 不符合 )
”
中，分别选择 [ 动作 ]/[ 不
动作 ]。
另外，按各项目的 [ 指定移动量 ]、[ 减速指定 ] 按钮，便
显示各输入界面，设定测试时的移动量 [mm] 及减速指定 [%]
的值。
Note
关于 [ 指定移动量 ] 仅在
“
X 横梁
”
、
“
Y 横梁
”
、
“
DD 安装头动作
”
设定。
(4) 按 [ 允许值 X]、[ 允许值 Y]、[ 允许值 Z] 各按钮，便显示
各允许值的输入界面，设定
“
允许值 X
”
、
“
允许值 Y
”
[mm]、
“
允
许值 Z
”
[ 度 ]。
(5) 按 [ 振荡次数 ] 按钮，便显示
“
振荡次数
”
输入界面，设定
振荡次数。
(6) 设定完所有的必要项目后，按 [ 返回 ] 按钮，便返回
“
振荡
测试
”
界面。
在
“
振荡测试
”
界面上的 [2]、[3]、[4] 中显示所设定的数据。
