4-20 0801-002 3.2 “ 马达 ” 界面 3.2.3 一览 一览显示 Stage #1 及 Stage #2 各部分的状态。 在 “ 马达 ” 界面中,按 [ 一览 ]Tab,便显示 “ 一览 ” 选项卡。 [1] Fig.2D13 “ 一览 ” 选项卡 [1] 状态显示 显示每个 Stage 各部分的状态。

4-190801-002
3.2
“
马达
”
界面
(3) 伺服放大器
在
“
系统信息
”
选项卡中,按 [ 伺服放大器 ]Tab,便显示
“
伺服放大器
”
选项卡。
[1]

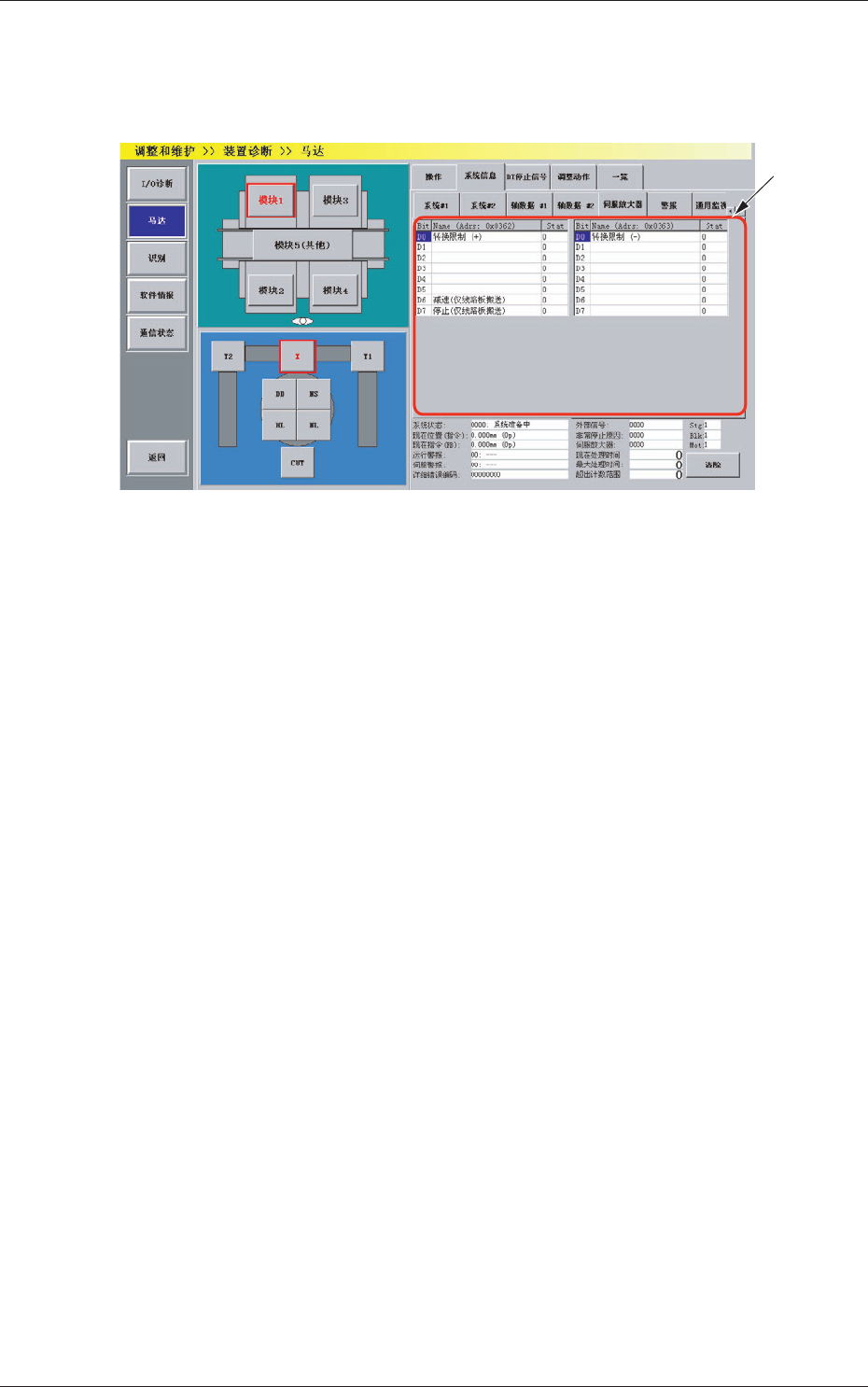

Fig.2D12
“
伺服放大器
”
选项卡
[1] 状态显示
显示伺服放大器的状态。

4-200801-002
3.2
“
马达
”
界面
3.2.3 一览
一览显示 Stage #1 及 Stage #2 各部分的状态。
在
“
马达
”
界面中,按 [ 一览 ]Tab,便显示
“
一览
”
选项卡。
[1]

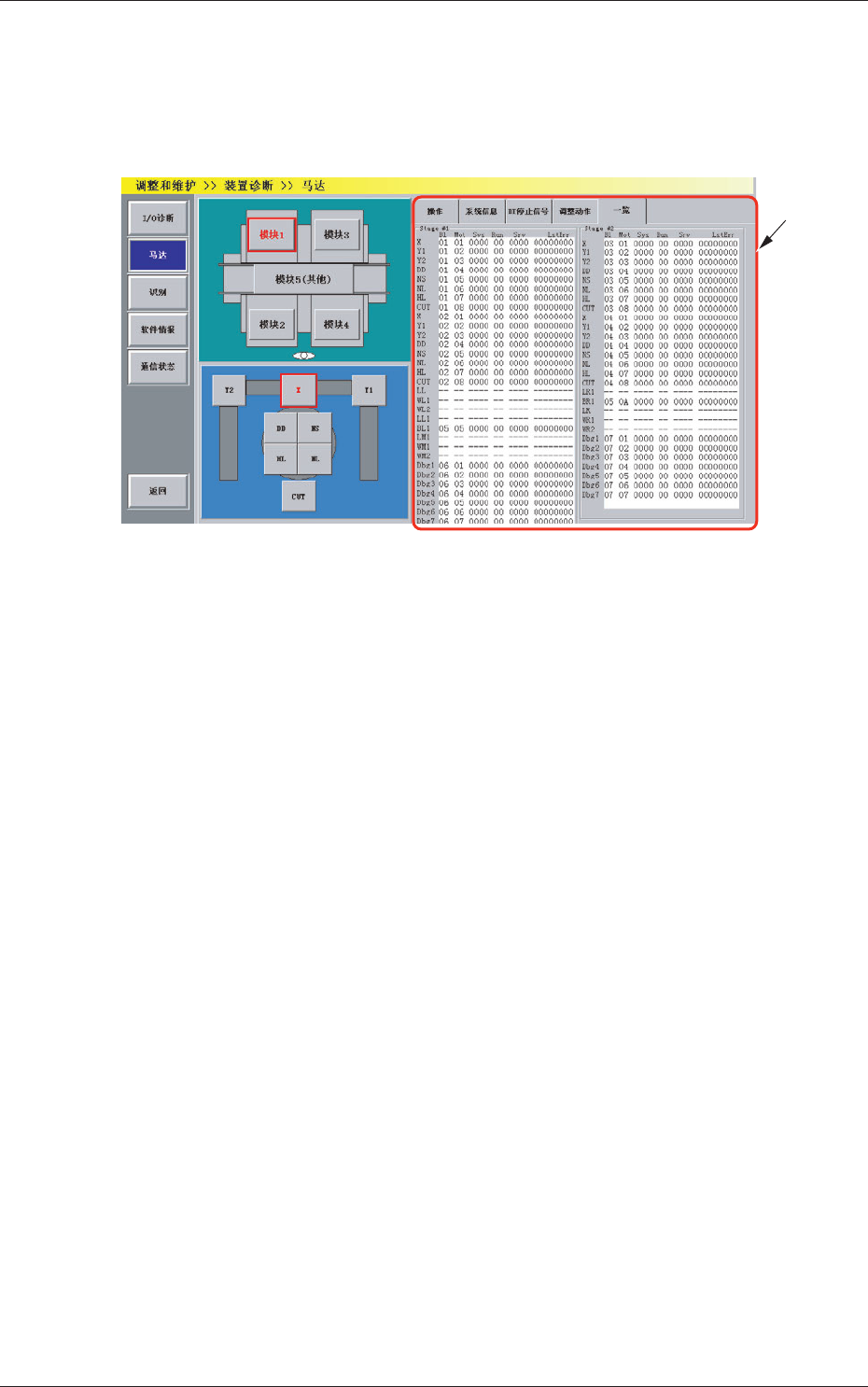

Fig.2D13
“
一览
”
选项卡
[1] 状态显示
显示每个 Stage 各部分的状态。

4-210801-002
3.3
“
识别
”
界面
显示元件识别及线路板识别的输入信号诊断状况。在
“
装置诊断
”
子菜
单栏中,按 [ 识别 ] 按钮,便显示
“
识别
”
界面。
[1]
[2]

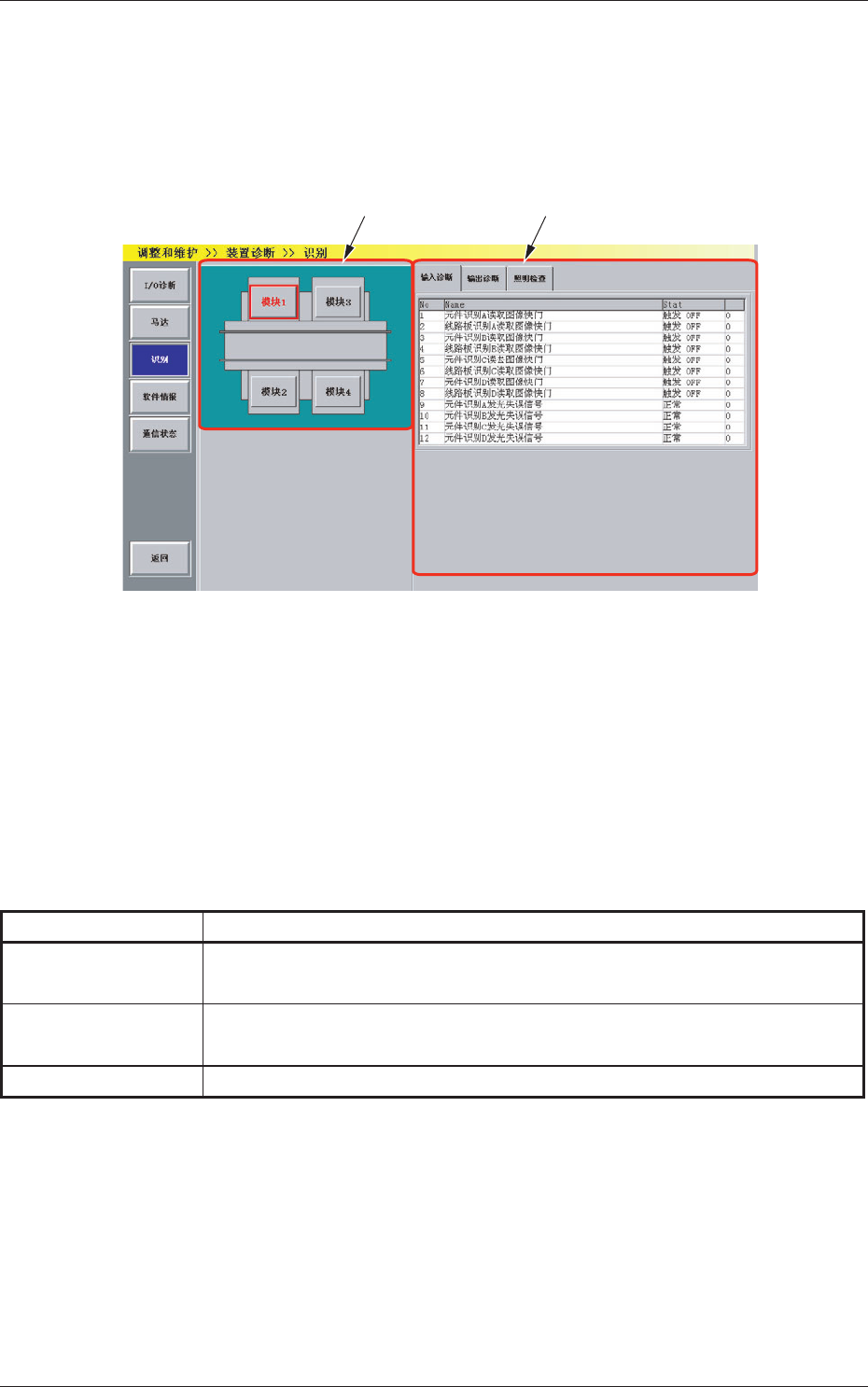

Fig.2D14
“
识别
”
界面
[1] 横梁选择按钮
在装置的图像中显示的各横梁被设为按钮。按下按钮,选择诊断
I/O 状态的横梁。
[2] Tab 及选项卡
“
识别
”
界面由以下选项卡构成,按下 Tab,即可切换到各选项卡。
Table 2D6
Tab 内 容
输入诊断 显示出用横梁选择按钮选择的横梁的元件识别及线路板识别的图像读入
触发器及发光异常信号状况。
输出诊断 可进行用横梁选择按钮选择的横梁的元件识别及线路板识别的照明单元
及照相机的动作诊断。
照明检查 可进行用横梁选择按钮选择的横梁的元件识别、照明用灯寿命诊断。
3.3
“
识别
”
界面
