3-10 6. “ 吸嘴交换 ” 界面 进行吸嘴交换的批量设定或手动设定操作。 在 “ 设定 ” 子菜单栏中，按 [ 吸嘴 ] 按钮，便显示 “ 吸嘴交换 ” 界面。 [3] [1] [4] [2] [6] [5] [8] [10] [1] [12] [3] [2] [9] [11] [7] [13] Fig.2C8 “ 吸嘴交换 ” 界面 [1] 吸嘴储料器状态显示部 显示吸嘴储料器的状态。 被设定为跳过的地址背景色变为黄色。 [2]…
3-9
[1] 设定模式
进行支撑针的交换作业时使用。
Fig.2C7
[2] 原点复位操作
[ 全原点复位 ] 按钮 : 全轴原点复位。
[3] 线路板位置定位
[ 执行线路板定位 ] 按钮 : Z 夹板和支撑台上升，线路板被定位。
[ 解除线路板定位 ] 按钮 : Z 夹板和支撑台下降，线路板定位被
解除。
[4] 传送带宽度
线路板尺寸 Y( 纵 )、Y 安排 ( 排列 ) 位置
显示生产机种的线路板程序数据中设定的线路板尺寸 Y( 纵 )、Y
排列位置。
[ 间隔 ( 余量 )] 按钮
为传送带宽度和线路板之间保持余裕的数据。
实际的传送带宽度为
“
线路板尺寸 Y( 纵 )
”
＋
“
余量 ( 建议
值 :0.5mm)
”
。
0708-001
5.
“

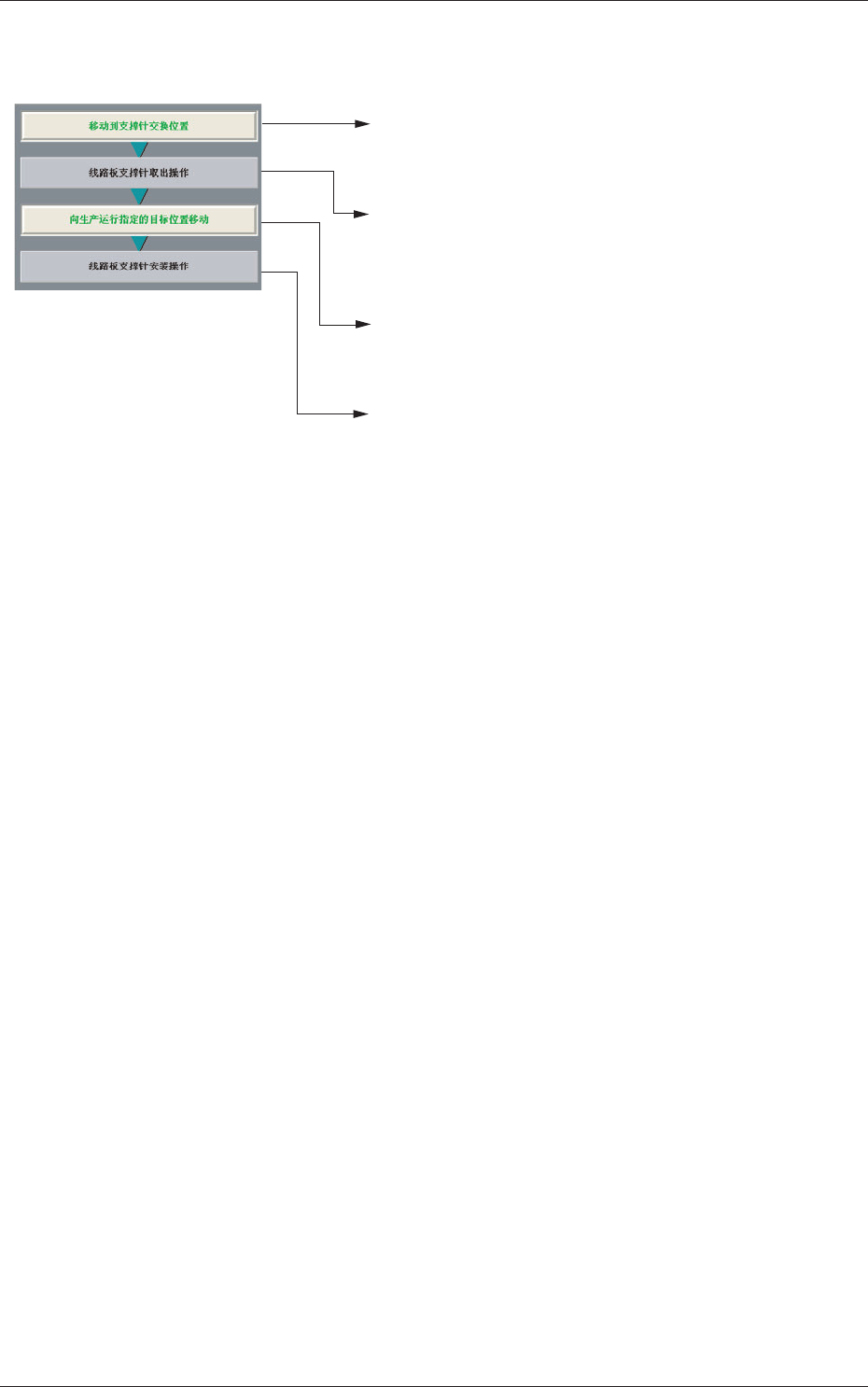

线路板支撑针设定模式
”
界面
•
按该按钮，在 10 秒钟内按 [START] 按钮，安装头退避，
传送带宽度放宽到最大宽度。
•
请将 [STAGE READY] 灭灯打开开闭门，回收支撑针。
回收后，关闭开闭门，将 [STAGE READY] 亮灯。
•
按该按钮，在 10 秒钟内按 [START] 按钮，便执行传
送带宽度的设定和 Y 排列位置的移动。
•
按
“
线路板位置定位
”
中的 [ 执行线路板定位 ] 按钮，
在 10 秒钟内按 [START] 按钮，支撑台便上升。
•
将 [STAGE READY] 灭灯打开开闭门，设置支撑针。
•
设置完了后，关闭开闭门，将 [STAGE READY] 亮灯。
•
按
“
线路板位置定位
”
中的 [ 解除线路板定位 ] 按钮，
在 10 秒钟内按 [START] 按钮。
支撑台便下降。
3-10
6.
“
吸嘴交换
”
界面
进行吸嘴交换的批量设定或手动设定操作。
在
“
设定
”
子菜单栏中，按 [ 吸嘴 ] 按钮，便显示
“
吸嘴交换
”
界面。
[3]
[1]
[4]
[2]
[6]
[5]
[8]
[10]
[1]
[12]
[3]
[2]
[9]
[11]
[7]
[13]
Fig.2C8
“
吸嘴交换
”
界面
[1] 吸嘴储料器状态显示部
显示吸嘴储料器的状态。
被设定为跳过的地址背景色变为黄色。
[2] 贴装吸嘴状态显示部
显示贴装在各安装头上的吸嘴状态。
[3] 安装头选择按钮
按 [1]、[2]、[3] 或 [4] 按钮，选择进行吸嘴交换的安装头。
选定按钮的背景色变为黄绿色。
0708-001
6.
“
吸嘴交换
”
界面
3-110708-001
[4] 吸嘴操作按钮
配置有以下按钮。按下按钮选择操作后，按 [ 动作 ] 按钮，在 10
秒钟内再按操作台的 [START] 按钮，便执行选定吸嘴的操作。
[ 吸嘴交换 ] 按钮
在贴装头上贴装吸嘴。
Note
通过将机种切换后的吸嘴准备于增设 ( 选项 ) 的吸嘴储料
器，使吸嘴收纳和吸嘴贴装连续动作。
[ 吸嘴收纳 ] 按钮
将吸嘴收纳到吸嘴储料器中。
[ 吸嘴确认 ] 按钮
确认吸嘴的有无。
[ 吸嘴识别 ] 按钮
识别吸嘴的类型。
[5] [ 动作 ] 按钮
用吸嘴操作按钮选择作业，按该按钮，在 10 秒钟内再按操作台的
[START] 按钮，便执行选定吸嘴的操作。
Note
执行作业时，吸嘴不足情况，在
“
吸嘴检查
”
界面中显示不足的吸嘴。
Reference
关于
“
吸嘴检查
”
界面请参照第三章 4.
“
机种切换
”
界面。
[6] [ 全原点 ] 按钮
进行全原点复位。
[7] 各种按钮
各按钮的对应如下。
吸嘴贮备器 ( 储料器 ) 补正值
对保持吸嘴储料器位置 ( 装置坐标基准 ) 的补正值进行教示。
Reference
有关吸嘴储料器补正值的教示请参照第四章 6.5.12 吸嘴贮备器 ( 储
料器 ) 补正值章节。
6.
“
吸嘴交换
”
界面
