4-65 0708-001 5.2 XY 横梁测试 5.2 XY 横梁测试 根据生产机种的线路板程序进行 XY 横梁的动作确认。 按线路板程序的顺序，用线路板识别照相机摄像贴装位置。 在 “ 测试确认 ” 子菜单栏中，按 [XY 横梁测试 ] 按钮，便显示 “ XY 横梁 测试 ” 界面。 [1] [4] [5] [8] [3] [2] [7] [6] Fig.2D33 “ XY 横梁测试 ” 界面 [1] 选择工作台按钮 选择进行 X…
4-640708-001
•
“
减速指定推荐值
”
的变化大时
具有下列特征的元件在 [ 自动 ] 的振荡测试中算出的
“
减速指定推荐
值
”
，有可能每次测试时都大于正常值。
•
在真空泄露状态下吸取的元件
•
因偏心吸取而质量大的元件
•
相对吸嘴的尺寸，尺寸或质量大的元件
此类元件的吸取状态在测试中会有所变化，因此难以进行稳定状态的
测定。请重复进行 [ 手动 ] 的振荡测试，获得稳定的减速数据。
(1) 将
“
振荡测试
”
界面的
“
振荡模式
”
设定为 [ 手动 ]。
(2) 将
“
减速指定
”
设定为 90% 左右的低速后进行测试。
(3) 根据测试情况，提高
“
减速指定
”
。
(4) 重复进行测试，直到
“
测试结果
”
之差变小为止。
5.1 元件识别测试
4-650708-001
5.2 XY 横梁测试
5.2 XY 横梁测试
根据生产机种的线路板程序进行 XY 横梁的动作确认。
按线路板程序的顺序，用线路板识别照相机摄像贴装位置。
在
“
测试确认
”
子菜单栏中，按 [XY 横梁测试 ] 按钮，便显示
“
XY 横梁
测试
”
界面。
[1]
[4]
[5]
[8]
[3]
[2]
[7]
[6]

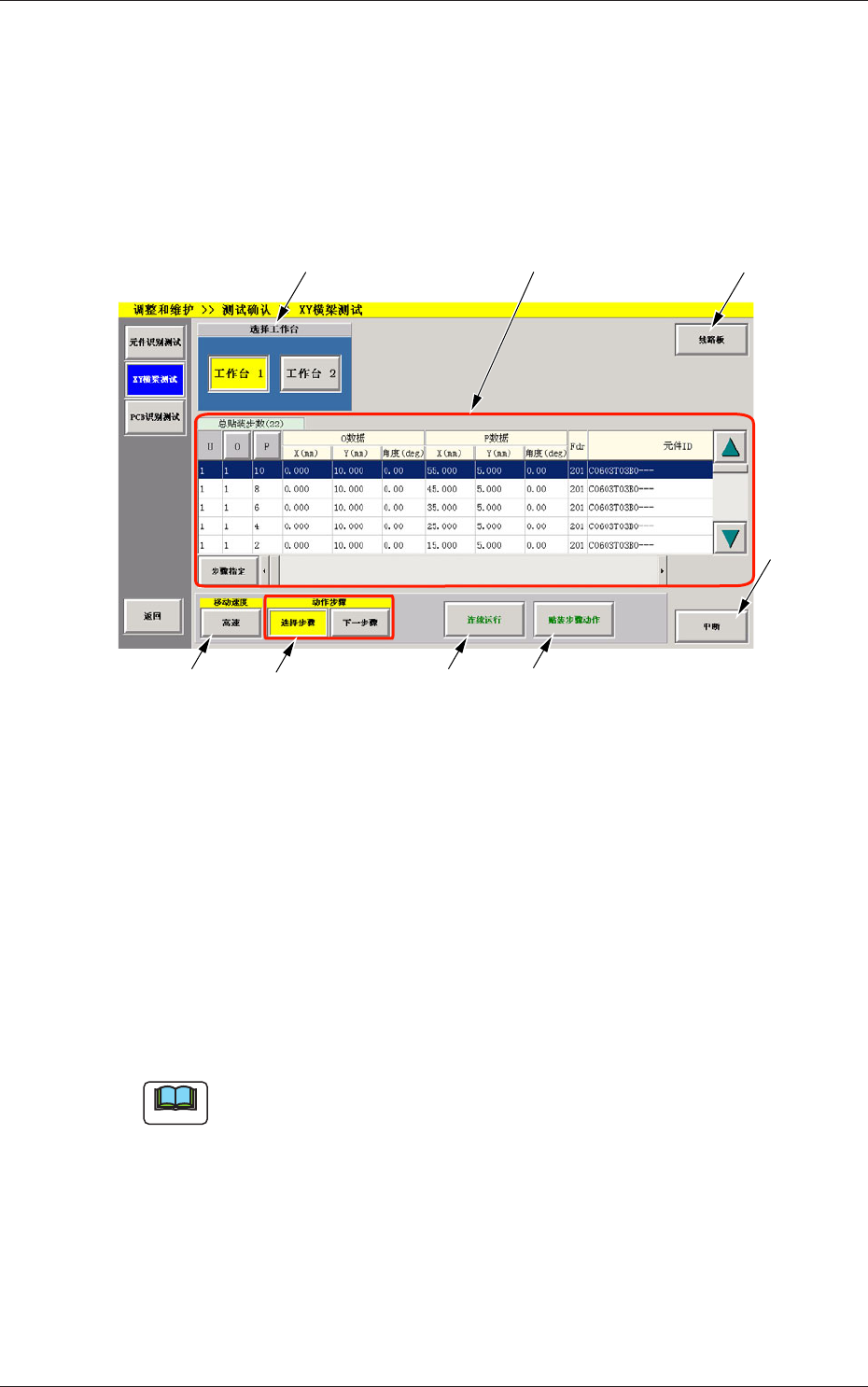

Fig.2D33
“
XY 横梁测试
”
界面
[1] 选择工作台按钮
选择进行 XY 横梁测试的工作台。
[2] 指定步骤
想要从线路板程序中任意的步骤编号开始 XY 横梁测试时，设定开
始步骤编号。
选定的指定步骤背景色显示为蓝色。
按 [ 指定步骤 ] 按钮，可以在显示的输入界面中，依次指定开始
步骤编号 U、O、P。
Note
通常显示为元件实装顺次。根据按 [O] 或 [P] 按钮，可以按升序重新
排列。
即使进行重新排列，元件实装顺次不会发生变化。
4-660708-001
[3] 移动速度
设定 XY 横梁在贴装点上停止的时间。按下按钮，按钮的显示依次
切换为 [ 高速 ]、[ 中速 ]、[ 低速 ]。
[4] 动作步骤
指定贴装步骤动作时的步骤。
选择步骤 : 移动到选择的步骤。
下一步骤 : 移动到选择步骤的下一步骤。
[5] [ 连续运行 ] 按钮
按该按钮后，在 10 秒钟内再按操作台的 [START] 按钮，操作界面
切换为识别界面，XY 横梁便在根据线路板程序的连动动作下移动。
在执行中按操作台的 [STOP] 按钮，在结束一个步骤动作后停止。
[6] [ 贴装步骤动作 ] 按钮
按 [ 贴装步骤动作 ] 按钮后，在 10 秒钟内再按操作台的 [START]
按钮，操作界面切换为识别界面，显示开始步骤的下一步骤。
按识别界面的 按钮后，在 10 秒钟内再按操作台的 [START]
按钮，XY 横梁按线路板程序步骤顺序完成一个步骤。
Note
进行 [ 贴装步骤动作 ] 时，请选择 [ 下一步骤 ]。
[7] [ 中断 ] 按钮
中断 XY 横梁测试的操作。
[8] [ 线路板 ] 按钮
显示
“
线路板搬运
”
界面。
5.2 XY 横梁测试
