2-44 [2] 生产机种生产情报 显示当前选择的生产机种数据的 “ 各个机种生产情报 ” 界面。 Fig.2B28 “ 各个机种生产情报 ” 界面 Reference 有关各个机种生产情报请参照第三卷 第五章 3. “ 各个机种生产情 报 ” 章节。 0801-002 5.1 生产数据
2-430801-002
5.1 生产数据
5.1 生产数据
按 [ 生产数据 ] 按钮，便显示
“
生产数据
”
界面。

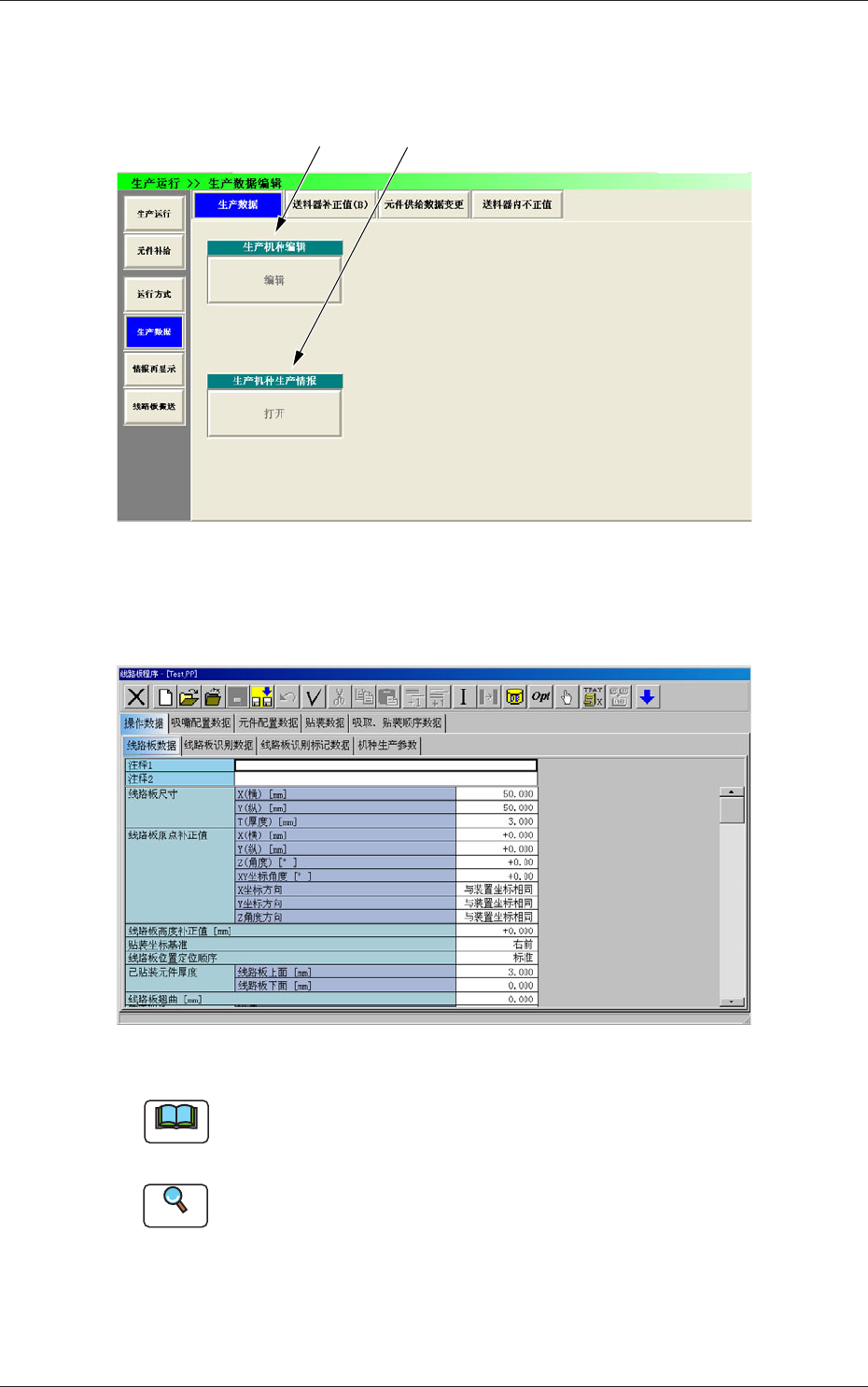

Fig.2B26
“
生产数据
”
界面
[1] 生产机种编辑
显示当前选择的生产机种数据的
“
线路板程序
”
界面。
Fig.2B27
“
线路板程序编辑
”
界面
Note
在运行中、待机中、暂停中状态下，不能变更数据。
Reference
有关线路板程序的编辑方法请参照
“
第三卷 第三章 线路板程序
”
章
节。
[1]
[2]
2-44
[2] 生产机种生产情报
显示当前选择的生产机种数据的
“
各个机种生产情报
”
界面。

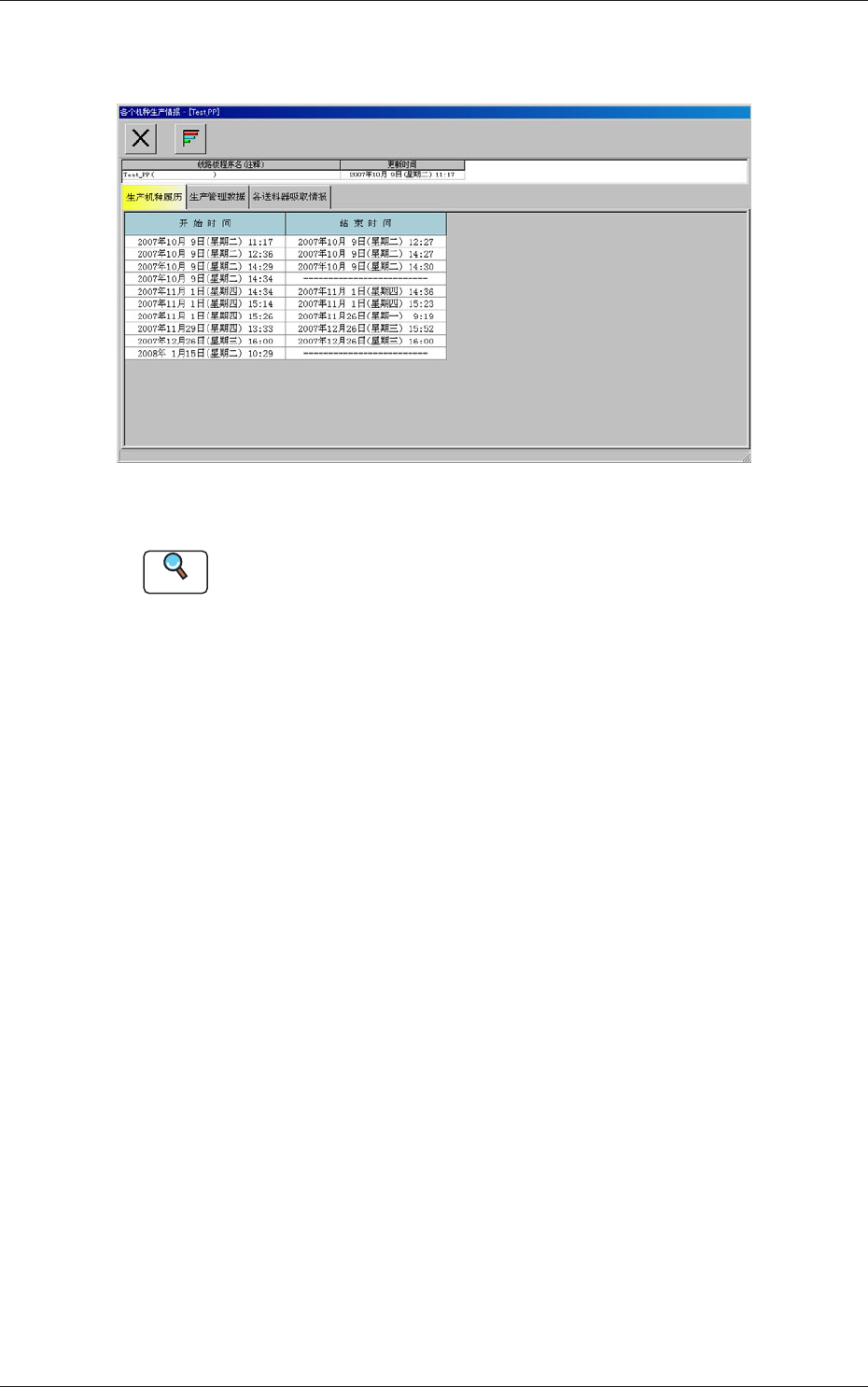

Fig.2B28
“
各个机种生产情报
”
界面
Reference
有关各个机种生产情报请参照第三卷 第五章 3.
“
各个机种生产情
报
”
章节。
0801-002
5.1 生产数据
2-450708-001
5.2 送料器补正值 (B)
5.2 送料器补正值 (B)
进行送料器补正值 (B) 的调整。
按 [ 送料器补正值 (B)] 按钮，便显示
“
送料器补正值 (B)
”
界面。

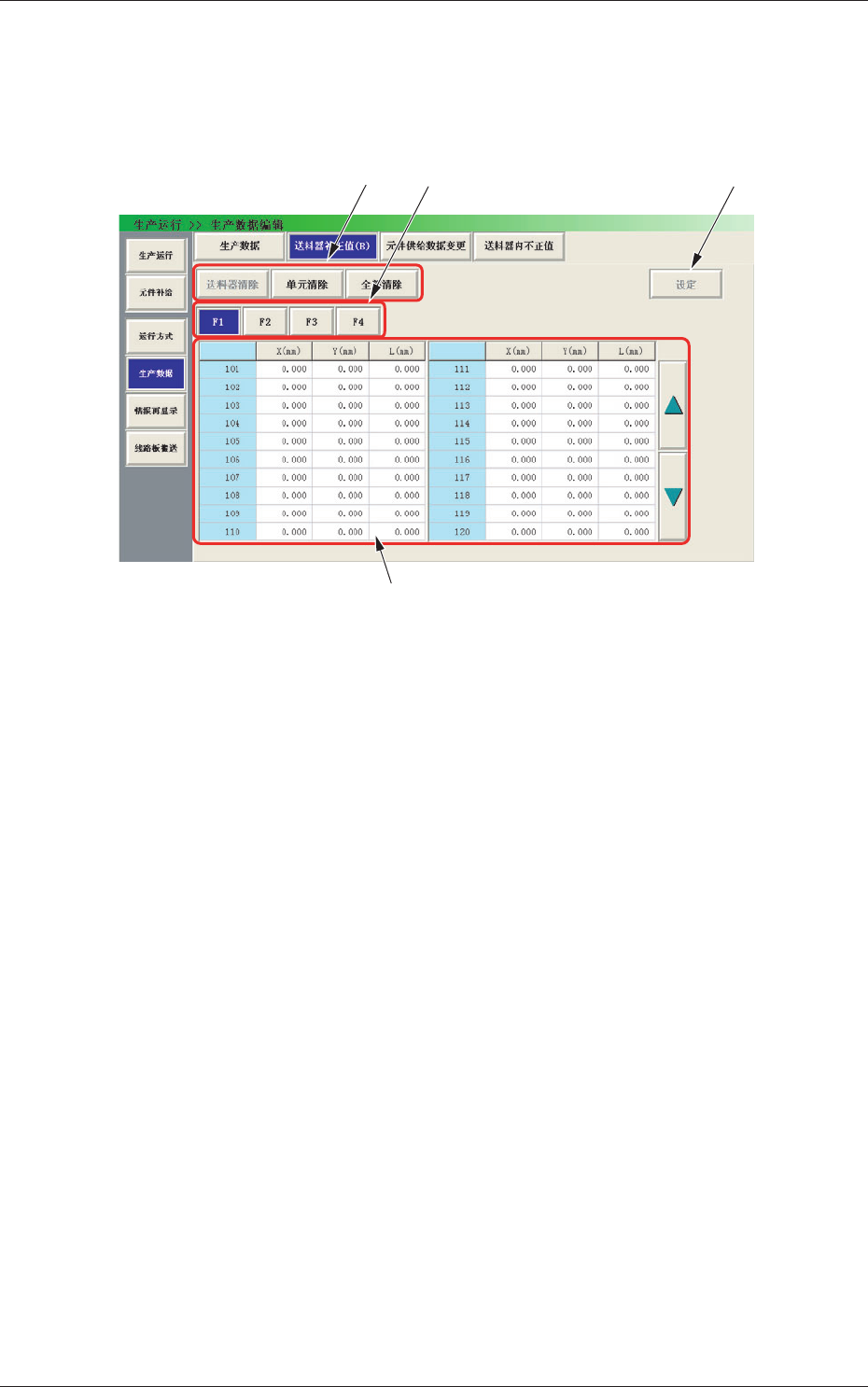

Fig.2B29
“
送料器补正值 (B)
”
界面
[1] 各种清除按钮
[ 送料器清除 ] 按钮
清除在 [3] 中选择的送料器编号单位的数据。
[ 单元清除 ] 按钮
清除在 [2] 中选择的送料器安装台单位的数据。
[ 全部清除 ] 按钮
清除所有送料器补正值 (B) 的数据。
[1] [4]
[2]
[3]
