4-76 0708-001 5.3 线路板识别测试 • 指定位置移动 (1) 显示 “ 指定位置移动 ” 界面，指定移动位置。 (2) 按 [ 移动实行 ] 按钮后， 在 10 秒钟内再按操作台的 [START] 按钮， XY 横梁便移动到指定位置。 • 目视位置移动 (1) 显示 “ 目视位置移动 ” 界面。 Fig.2D34-6 (2) 按 [ 高速 ] 按钮或 [ 低速 ] 按钮，指定 XY 横梁的移动速度。 并且，按方向指定按钮…
4-750708-001
5.3 线路板识别测试
5.3.4 线路板识别测试的步骤
•
线路板识别测试的准备
(1) 按 [ 设定 ] 按钮，显示
“
机种切换
”
界面，设定生产机种。
(2) 请在 [ 生产运行 ] 菜单的
“
线路板搬运
”
界面或
“
线路板识别测试
”
界面中，按 [ 线路板 ] 按钮，显示
“
线路板搬运
”
界面，将要测试
的线路板搬运到线路板定位部上。
(3) 显示
“
指定位置移动
”
界面及
“
执行认识测试 ( 识别数据设定 )
”
界面，设定线路板识别位置及线路板识别标记的各数据。
Note
根据在
“
生产机种数据设定
”
界面中选择全体识别坐标的 [ 区域 n]
及 [#n]，可设定位置数据和线路板识别标记编号。
(4) 为了使进行线路板识别测试的线路板识别标记进入识别范围 ( 照
相机视野 ) 内，设定 XY 横梁的移动位置。
Note
XY 横梁的移动操作，有用数值指定移动位置的
“
指定位置移动
”
和
切换到识别界面边看识别图像用目视对齐调整 XY 横梁位置的
“
目视
位置移动
”
两种方法。

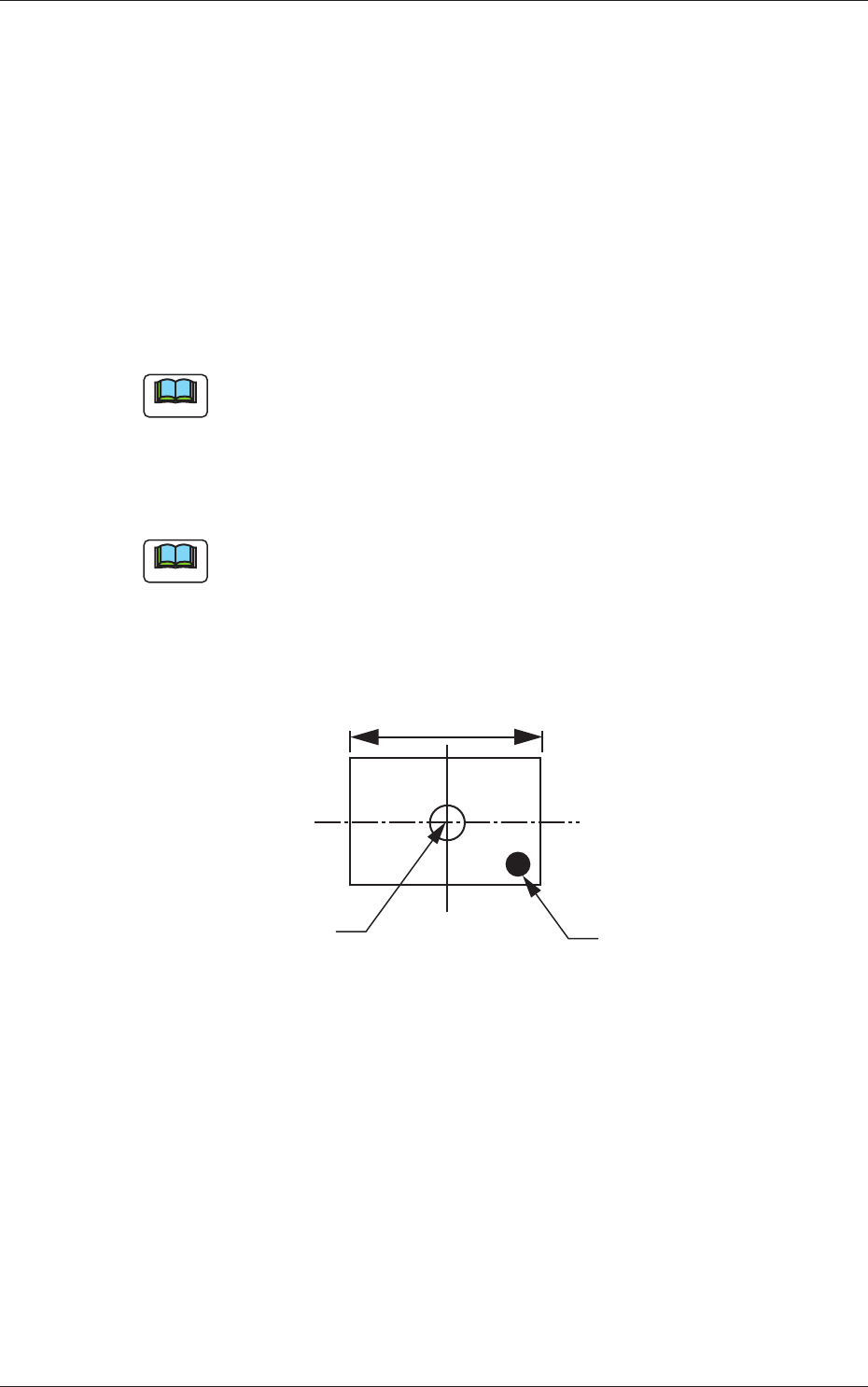

如下图所示，请将识别标记设在识别范围边角附近的位置。
Fig.2D34-5 识别测试位置
识别范围
识别记号
识别图像的中心
4-760708-001
5.3 线路板识别测试
•
指定位置移动
(1) 显示
“
指定位置移动
”
界面，指定移动位置。
(2) 按 [ 移动实行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
XY 横梁便移动到指定位置。
•
目视位置移动
(1) 显示
“
目视位置移动
”
界面。
Fig.2D34-6
(2) 按 [ 高速 ] 按钮或 [ 低速 ] 按钮，指定 XY 横梁的移动速度。
并且，按方向指定按钮 ( 上向箭头按钮、右向箭头按钮、下向箭
头按钮、左向箭头按钮 )，指定横梁的移动方向。
(3) 按 [ 方向 ] 按钮后，请在 10 秒钟内再按操作台的 [START] 按钮，
将 XY 横梁移动到识别测试位置。
4-770708-001
5.3 线路板识别测试
•
线路板识别测试的实行
(1) 按 [ 识别实行 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮，
便实行线路板识别测试。
“
记号位置对齐
”
设定为
“
使用
”
时，识别测试成功后 XY 横梁移动，
使线路板识别记号位于识别监视器中心的位置。
•
识别测试失败，便显示异常显示 ( 识别异常 ) 界面。
请参照异常显示界面内容修正各数据，再次进行线路板识别测
试。
•
测试成功后记录修正的数据，反映到测试的生产机种线路板程
序数据中。
(2) 结束线路板识别测试时，请按 [ 横梁原点移动 ] 按钮后，在 10 秒
钟内再按操作台的 [START] 按钮。
XY 横梁返回到原点位置。
