5.1 元件识别测试
[9] [ 识别图像显示设定 ] 按钮
设定识别结果正常及异常时识别图像的图片显示条件。
按下按钮，便显示以下界面。

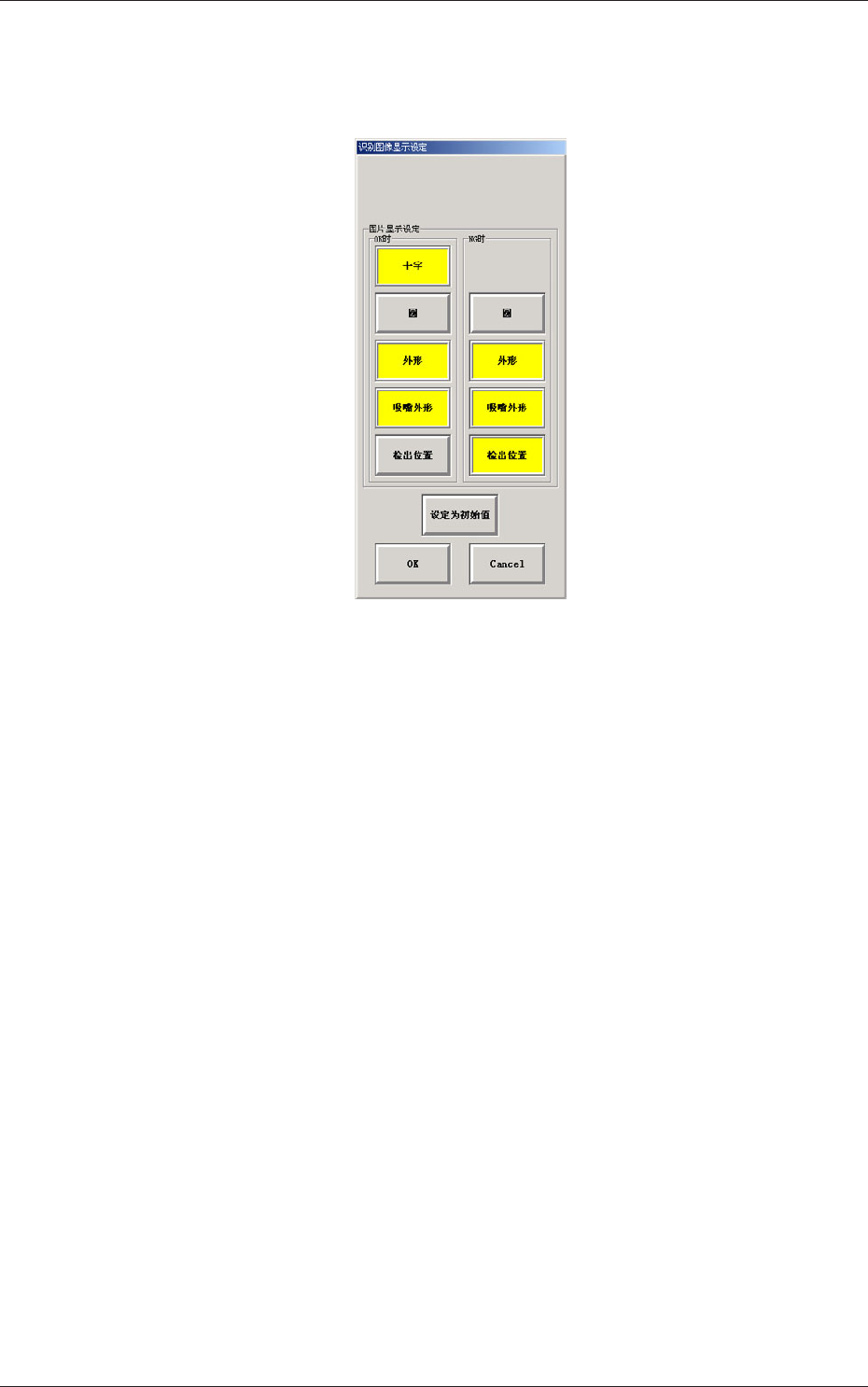

Fig.2D24
“
识别图像显示设定
”
界面
[ 十字 ] : 识别结果正常时，在识别对象物的中心
画出十字。
[ 圆 ] : 画出识别对象物的圆。
[ 外形 ] : 画出识别对象物的外形。
[ 吸嘴外形 ] : 画出元件识别时的吸嘴。
[ 检出位置 ] : 画出检出位置、检出领域。
[ 设定为初始值 ] : 将设定恢复为初始值。
指定显示形式 ( 可以复选 ) 后，按 [OK] 按钮，保存设定的条件。
按 [Cancel] 按钮，便中断设定。
4-520801-002
5.1 元件识别测试
5.1.1 元件识别测试的通用操作
•
送料器编号的设定
(1) 按 [ 送料器编号 ] 按钮，便显示
“
送料器编号
”
选择界面。
在选定的送料器安装台中，显示生产机种中使用的送料器编
号。

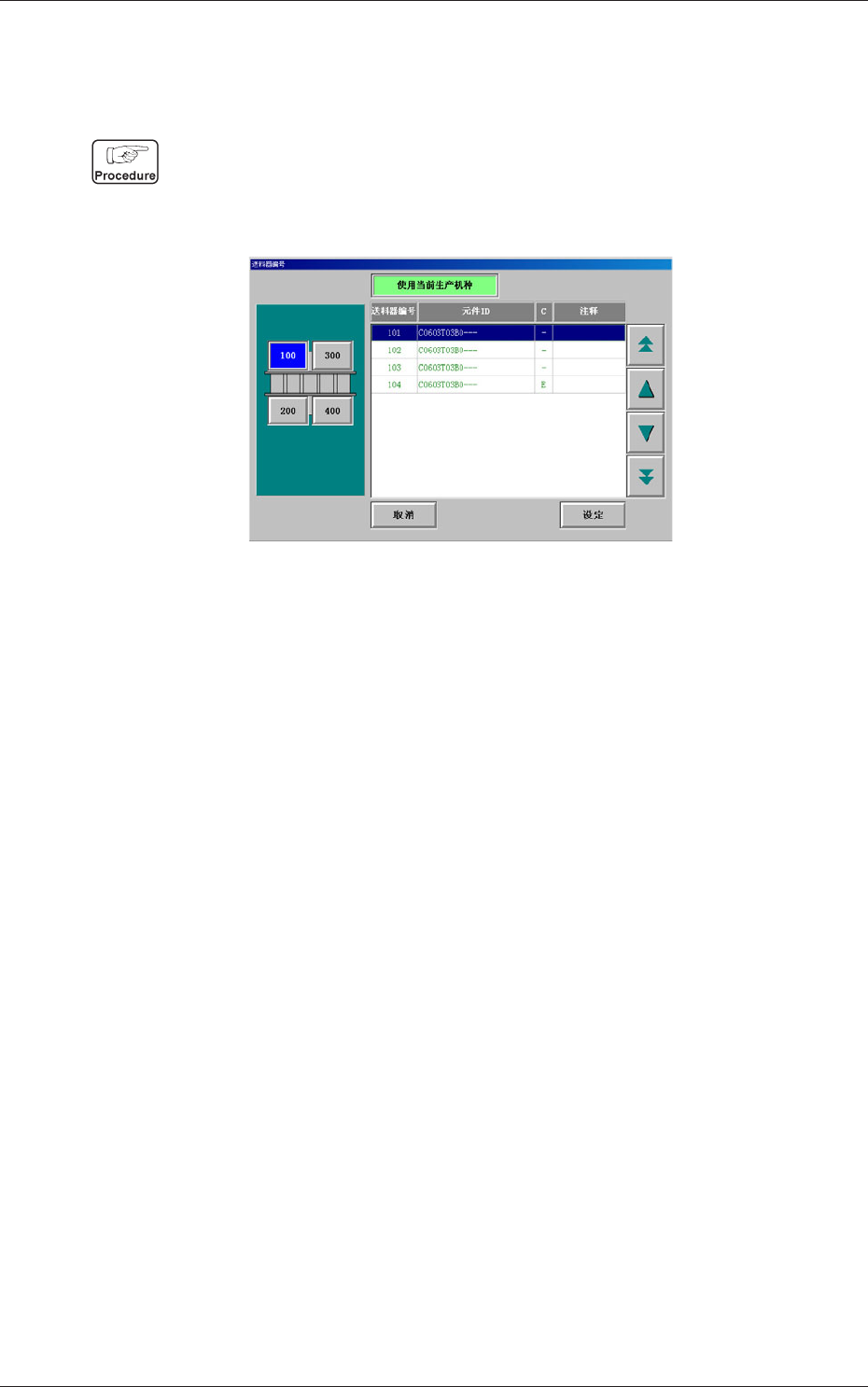

Fig.2D25
“
送料器编号
”
选择界面
(2) 选择配置测试元件的送料器编号后，按 [ 设定 ] 按钮。
在
“
元件识别测试
”
界面的 ID 选择
“
送料器编号
”
栏中显示
为指定值。
4-530708-001
5.1 元件识别测试
•
吸嘴编号的设定
(1) 按 [ 吸嘴编号 ] 按钮，便显示
“
吸嘴编号
”
选择界面。

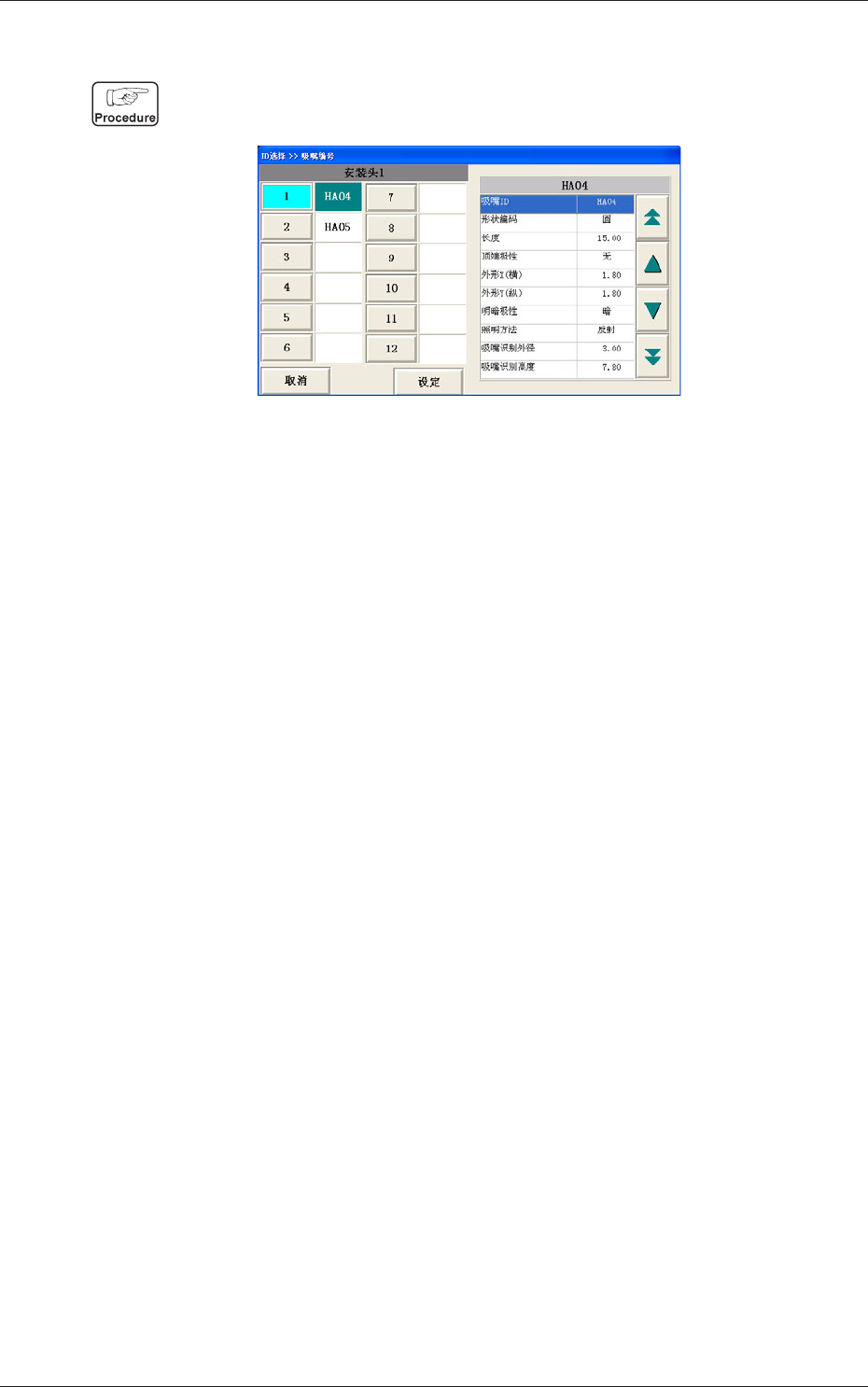

Fig.2D26
“
吸嘴编号
”
选择界面
(2) 选择配置测试元件的吸嘴编号后，按 [ 设定 ] 按钮。
在
“
元件识别测试
”
界面的 ID 选择
“
吸嘴编号
”
栏中显示为
指定值。
