教示的步骤
(1) 选择进行教示的送料器安装台。
(2) 按 [ 送料器编号 ] 按钮，输入送料器编号。
(3) 按［横梁全原点复位］按钮，将教示进行侧的工作台原点复
位。
(4) 按［偏心吸取位置教示］按钮，便显示
“
目视对齐操作指南
”
界面。
Fig.2D39-3
“
目视对齐操作指南
”
界面
6.4 吸取位置教示
4-940708-001
6.4 吸取位置教示
(5) 按［执行目视对齐］按钮，便显示识别界面，可以进行目视
对齐操作。

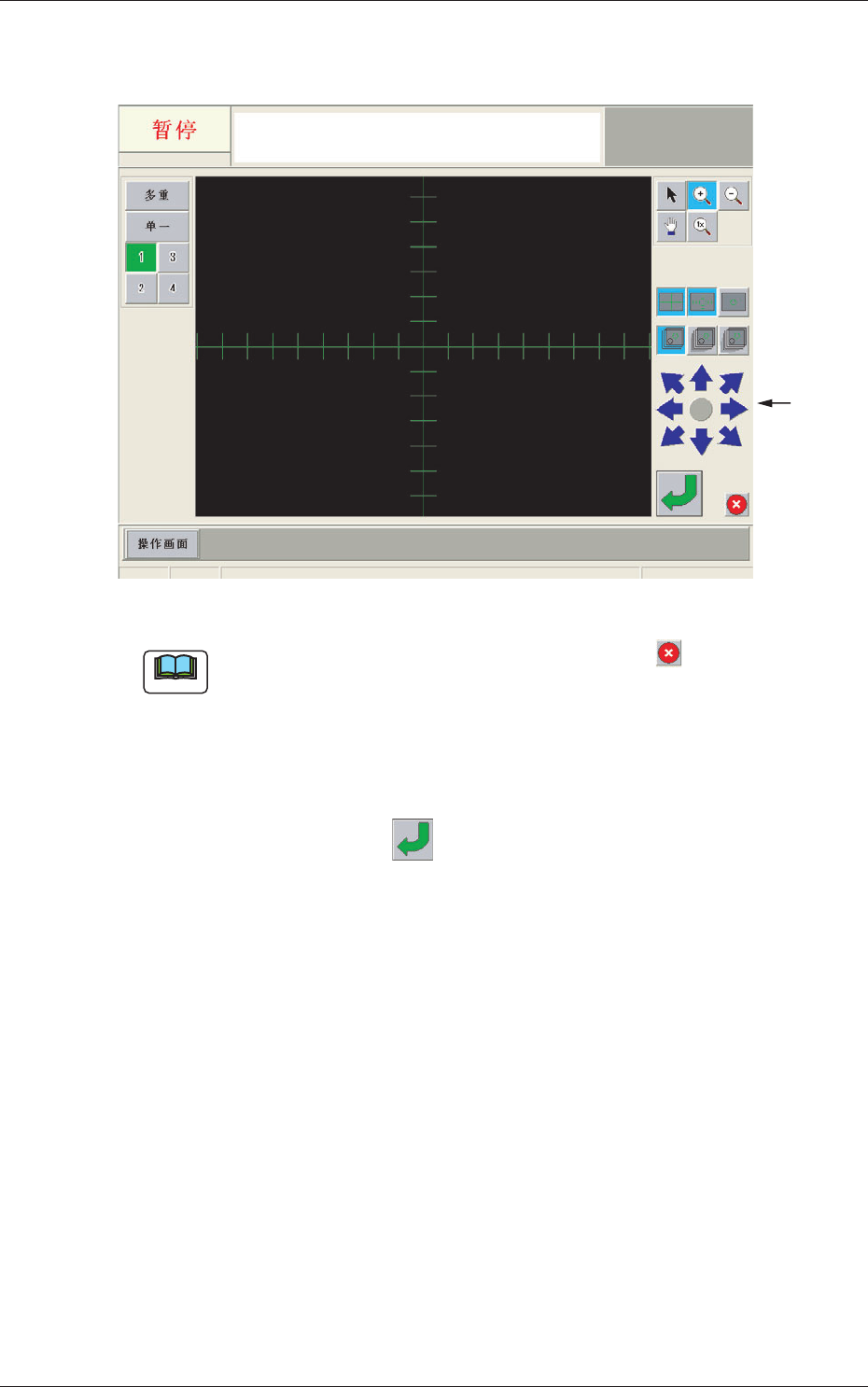

Fig.2D39-4 识别界面
Note
目视对齐对象没有被照相机抓拍到时，按识别界面的 按钮，返
回到
“
目视对齐操作指南
”
界面移动横梁。
(6) 用识别界面中的图像移动按钮移动，使目视对齐对象的偏心
吸取位置位于十字线的中心位置。
(7) 按识别界面中的
按钮确定位置。
关闭识别界面，返回到
“
偏心吸取位置教示
”
界面。
(8) 在
“
偏心吸取位置教示
”
界面的
“
调整值
”
栏中显示教示结果。
(9) 按 [ 结束 ] 按钮，便显示保存教示结果的确认界面。
按 [ 是 ] 按钮，便反映到元件数据库中并覆盖保存。
按 [ 否 ] 按钮，数据不被保存。
图像移动
按钮
4-950801-002
6.5 其他教示
6.5 其他教示
6.5.1 其他教示机能菜单栏
在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示由服务员专用功
能选择按钮构成的菜单栏。

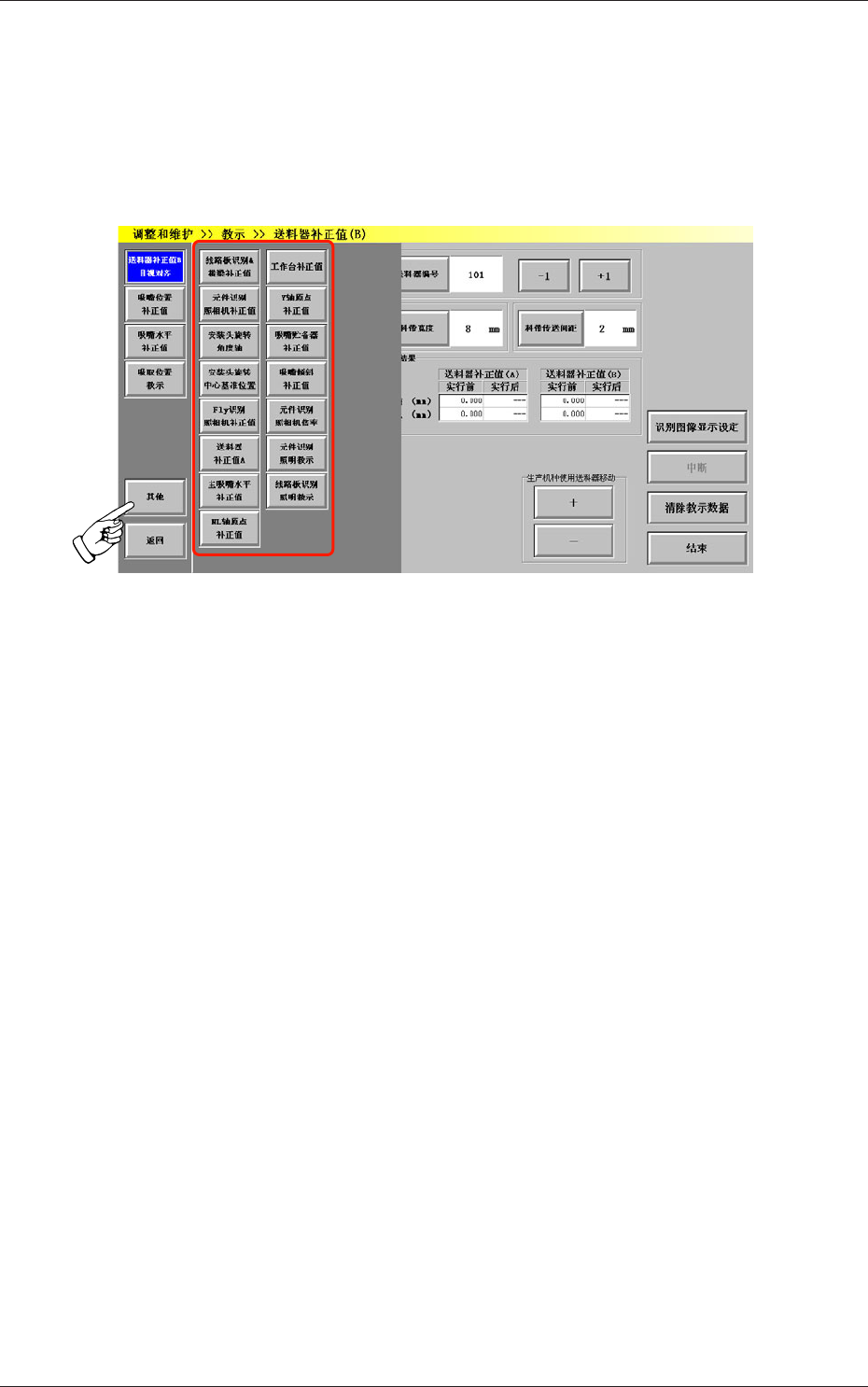

Fig.2D40 其他教示功能菜单栏
