2-47 0708-001 5.3 元件供给数据变更 5.3 元件供给数据变更 按 [ 元件供给数据变更 ] 按钮，便显示 “ 元件供给数据变更 ” 界面 ( 第 一页 )。 Fig.2B31-1 “ 元件供给数据变更 ” 界面 ( 第一页 ) [1] 送料器安装台选择按钮 [F1]、[F2]、[F3]、[F4] 配置在对应于各按钮编号 (n) 的送料器安装台中的元件供给数据， 显示在 [2] 中。 [2] 元件供给数据一览 显示在 […
2-460708-001
5.2 送料器补正值 (B)
[2] 单元选择按钮
将在 [3] 中显示的数据，切换为对应于各按钮的送料器安装台。
各按钮的对应如下。
[Fn] : 与对应于各按钮的编号 (n) 的送料器安装台相对应。
[3] 显示部
显示在当前 [2] 中选择的送料器安装台的数据。
点击各送料器编号的 X(mm)、Y(mm)、L(mm)，便显示输入界面，可
以进行送料器补正值 (B) 的调整。
[4] [ 设定 ] 按钮
以调整后的送料器补正值 (B) 数据，置换当前使用的送料器补正
值 (B)。
2-470708-001
5.3 元件供给数据变更
5.3 元件供给数据变更
按 [ 元件供给数据变更 ] 按钮，便显示
“
元件供给数据变更
”
界面 ( 第
一页 )。

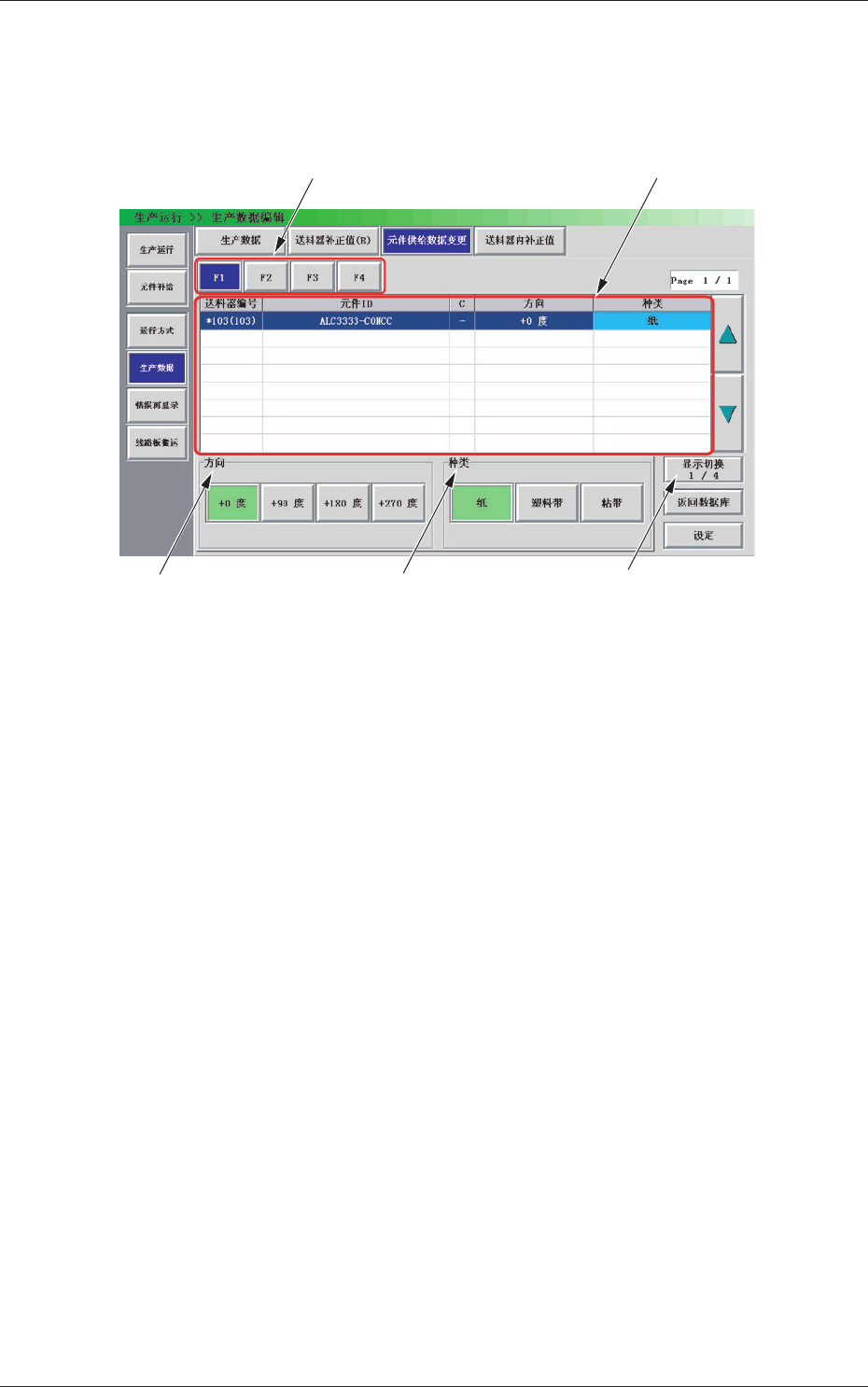

Fig.2B31-1
“
元件供给数据变更
”
界面 ( 第一页 )
[1] 送料器安装台选择按钮 [F1]、[F2]、[F3]、[F4]
配置在对应于各按钮编号 (n) 的送料器安装台中的元件供给数据，
显示在 [2] 中。
[2] 元件供给数据一览
显示在 [1] 中选择的送料器安装台的元件供给数据。
选择变更元件供给数据的元件。
登录元件超过一页时，请按右侧的 [ ▲ ]、[ ▼ ] 按钮，滚动显示
一览后选择。
[3] [ 显示切换 ] 按钮
切换元件供给数据的显示。
[1] [2]
[5] [4]
[3]
2-480708-001
5.3 元件供给数据变更

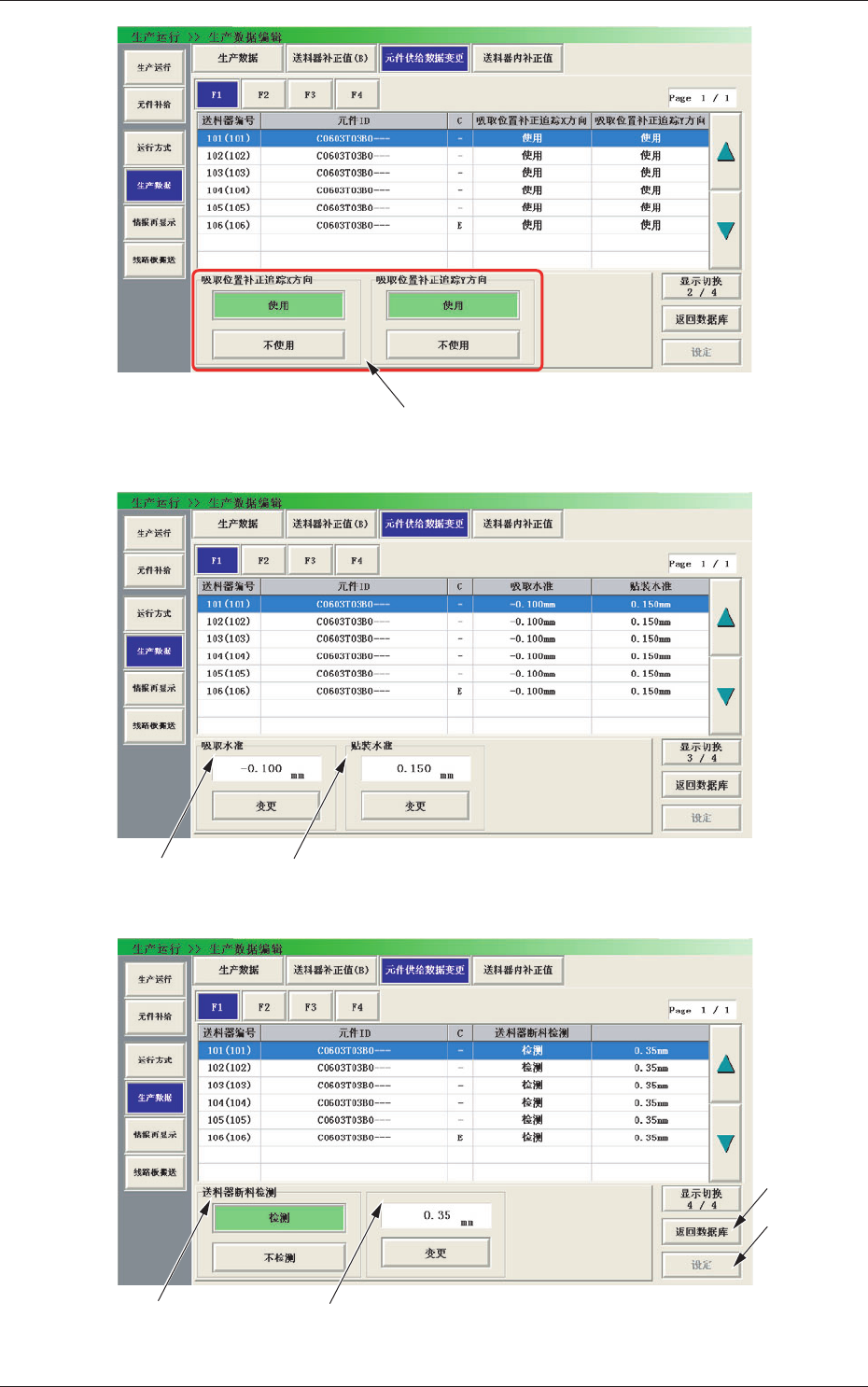

Fig.2B31-2
“
元件供给数据变更
”
界面 ( 第二页 )
Fig.2B31-3
“
元件供给数据变更
”
界面 ( 第三页 )
Fig.2B31-4
“
元件供给数据变更
”
界面 ( 第四页 )
[6]
[8][7]
[12]
[11]
[10]
[9]
