4-45 0708-001 4.5 “ 传送带 ” 界面 • 传送带宽度的手动调整 进行传送带宽度的手动调整时，按以下步骤进行。 (1) 按 “ 传送带长 ( 宽度 ) ” 中的 [ 目标宽度 ]、[ 余量 ]、[ 基 准位置 ] 按钮，在显示的输入界面中各输入数据。 (2) 按 [ 目标宽度调整 ] 按钮后，在 10 秒钟内再按操作台的 [START] 按钮。 传送带宽度调整为 “ 目标宽度 ” ＋ “ 余量 ” 。 另外，移动到传送…
4-440708-001
4.5
“
传送带
”
界面
[3] 传送带长 ( 宽度 ) 设定按钮
进行目标位置移动时，按以下按钮，设定传送带宽度的调整值。
[ 目标宽度 ] 按钮
按下按钮，便显示
“
目标宽度
”
输入界面。
输入数值后，按 [ 设定 ] 按钮，目标值被设定。
[ 余量 ] 按钮
按下按钮，便显示
“
余量
”
输入界面。
设定使传送带宽度比线路板程序中的线路板尺寸多出的余量
数据。实际的传送带宽度为
“
线路板尺寸 ( 目标宽度 )
”
+
“
余
量 ( 建议值 :0.5mm)
”
。
输入数值后，按 [ 设定 ] 按钮，余量被设定。
[ 基准位置 ] 按钮
按下按钮，便显示
“
基准位置
”
输入界面。
设定基准位置调整数据。输入数值后，按 [ 设定 ] 按钮，基
准位置被设定。
•
传送带宽度的全体调整
进行传送带宽度的全体调整时，请按以下步骤进行。
(1) 按 [ 余量 ] 按钮，显示
“
余量
”
输入界面，设定传送带宽度
的余量数据。
(2) 按 [ 全体调整 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮，便开始传送带宽度的全体调整。
Note
生产机种确定时，目标位置作为线路板程序的线路板尺寸 Y( 纵 )，
进行自动宽度调整。
4-450708-001
4.5
“
传送带
”
界面
•
传送带宽度的手动调整
进行传送带宽度的手动调整时，按以下步骤进行。
(1) 按
“
传送带长 ( 宽度 )
”
中的 [ 目标宽度 ]、[ 余量 ]、[ 基
准位置 ] 按钮，在显示的输入界面中各输入数据。
(2) 按 [ 目标宽度调整 ] 按钮后，在 10 秒钟内再按操作台的
[START] 按钮。
传送带宽度调整为
“
目标宽度
”
＋
“
余量
”
。
另外，移动到传送带设定的基准位置。
(3) 确认线路板搬运的结果，想要进行进一步的微调整时，进行
以下操作。
•
想要调整传送带宽度时
按 [ 调窄 (-)] 按钮或 [ 调宽 (+)] 按钮，向
“
调窄
”
或
“
调宽
”
的方向手动调节传送带宽度。
•
想要调整基准位置时
按 [ 向后侧移动 ] 按钮或 [ 向前侧移动 ] 按钮，向装置后侧
或装置前侧移动基准位置。
4-46
0708-001
4.5
“
传送带
”
界面
4.5.2 线路板制动器
按 [ 线路板制动器 ] 按钮，便显示
“
线路板制动器
”
界面。
[1]
[3][2]

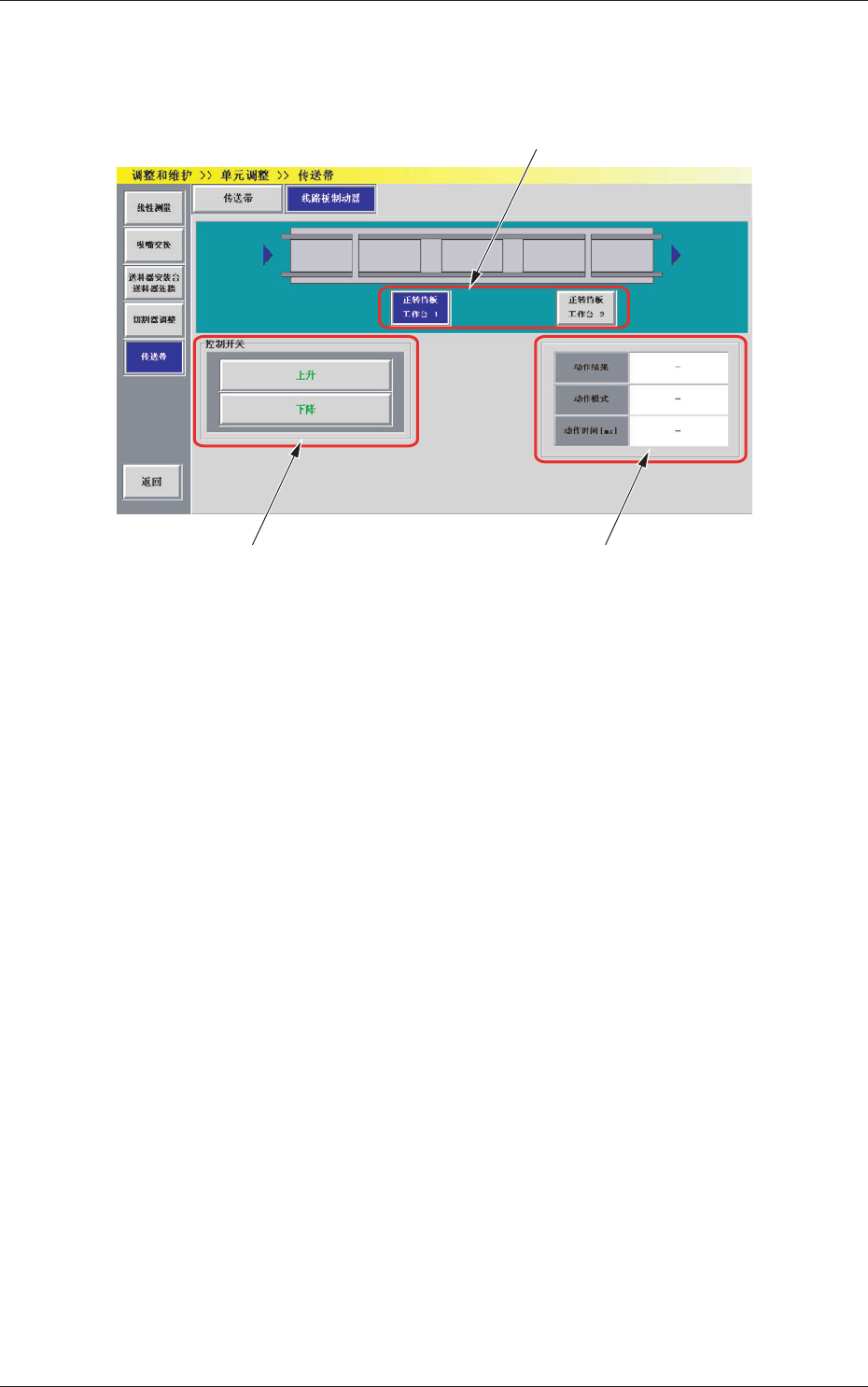

Fig.2D21-3
“
线路板制动器
”
界面
[1] 工作台选择按钮
选择进行操作的工作台。
[2] 控制开关
[ 上升 ] 按钮
按该按钮，在 10 秒钟内再按操作台的 [START] 按钮，线路板制动
器便上升。
[ 下降 ] 按钮
按该按钮，在 10 秒钟内再按操作台的 [START] 按钮，线路板制动
器便下降。
[3] 状态显示
动作结果
线路板制动器的动作结果显示为
“
OK
”
或
“
NG
”
。
动作模式
线路板制动器的当前状态显示为
“
上升
”
或
“
下降
”
。
动作时间 [ms]
显示线路板制动器的动作时间。
