4-10 0801-002 3.1 “ I/O 诊断 ” 界面 3.1.1 输入诊断 显示各传感器的输入状态。 显示作为 “ I/O 诊断 ” 界面初始显示的 “ 输入诊断 ” 选项卡。 在 “ I/O 诊断 ” 界面中显示有其他选项卡时，按 [ 输入诊断 ]Tab，便显 示 “ 输入诊断 ” 选项卡。 [1] Fig.2D5 “ 输入诊断 ” 选项卡 [1] 状态显示 显示各部分的状态。 Bit : 显示 Bit 编号。 Name :…
4-90708-001
3.1
“
I/O 诊断
”
界面
Table 2D3
Tab 内 容
输入诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的输入
状态。
输出诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的输出
状态。
一览 一览显示 Stage #1 及 Stage #2 各传感器的输入输出状态。
4-100801-002
3.1
“
I/O 诊断
”
界面
3.1.1 输入诊断
显示各传感器的输入状态。
显示作为
“
I/O 诊断
”
界面初始显示的
“
输入诊断
”
选项卡。
在
“
I/O 诊断
”
界面中显示有其他选项卡时，按 [ 输入诊断 ]Tab，便显
示
“
输入诊断
”
选项卡。
[1]

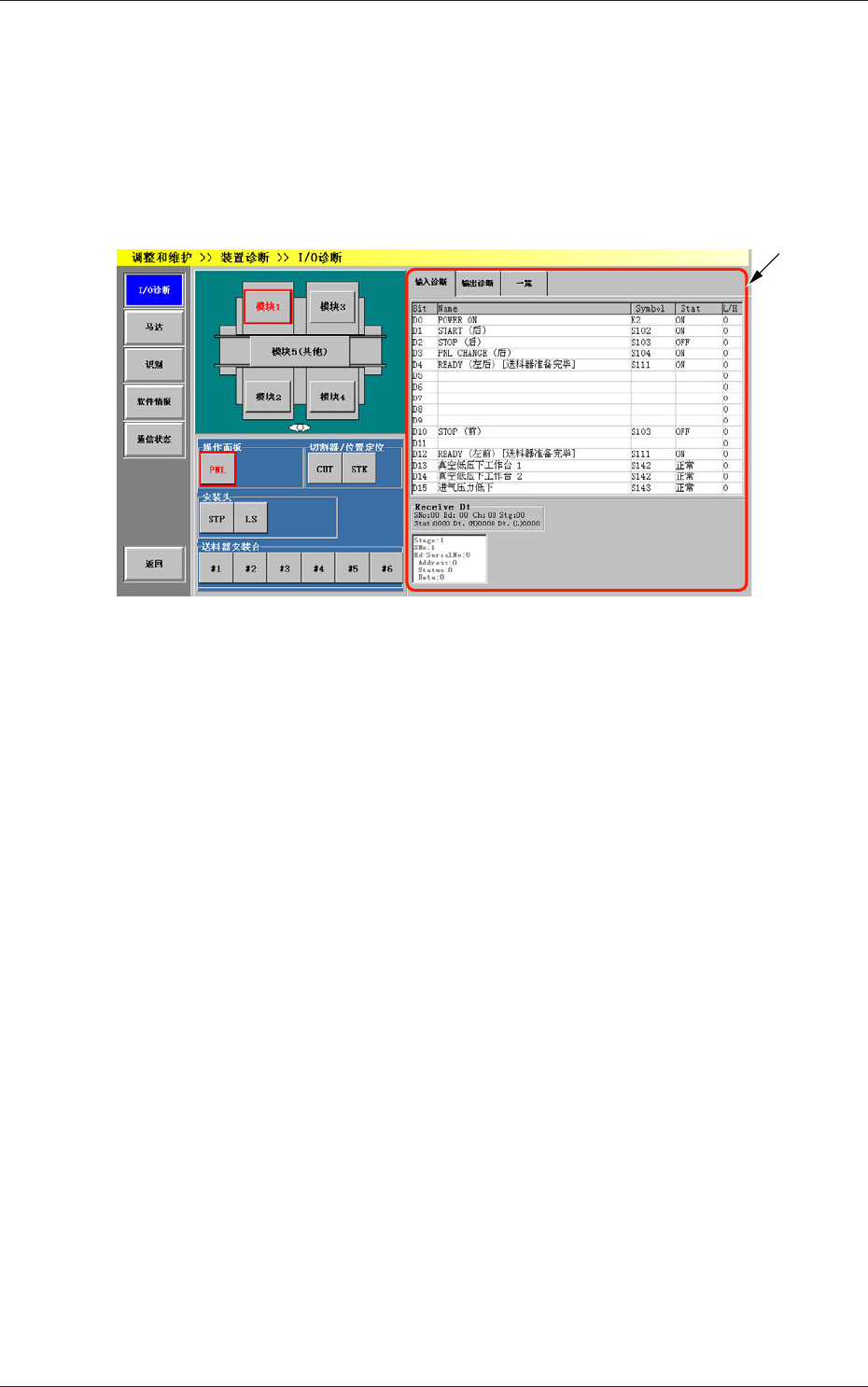

Fig.2D5
“
输入诊断
”
选项卡
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
4-110801-002
3.1
“
I/O 诊断
”
界面
3.1.2 输出诊断
显示各传感器的输出状态。
在
“
I/O 诊断
”
界面中，按 [ 输出诊断 ]Tab，便显示
“
输出诊断
”
选项卡。
[1] [2]
[3]
Fig.2D6
“
输出诊断
”
选项卡
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
[2] Select Bit 按钮
选择进行输出诊断的 Bit 按钮。按下按钮，便红色显示相应于
“
状
态显示
”
的 Bit 行。
[3] Ctrl Sw
进行 Bit 的 ON/OFF 切换操作。
