4-17 0801-002 (1) 系统 #1、系统 #2 显示作为 “ 系统信息 ” 选项卡初始界面的 “ 系统 #1 ” 选项卡。 在 “ 系统信息 ” 选项卡中显示有其他选项卡时， 按 [ 系统 #1]Tab 或 [ 系 统 #2]Tab，便显示 “ 系统 #1 ” 选项卡或 “ 系统 #2 ” 选项卡。 [1] Fig.2D10 “ 系统 #1 ” 选项卡 [1] 状态显示 显示系统 #1 或系统 #2 的状态。 3.2 “ 马…
4-160708-001
3.2
“
马达
”
界面
3.2.2 系统信息
显示装置当前的系统信息等。
在
“
马达
”
界面中，按 [ 系统信息 ]Tab，便显示
“
系统信息
”
选项卡。
“
系统信息
”
选项卡再次分为以下选项卡，按下 Tab，即可切换到各选
项卡。
Table 2D5
Tab 内 容
系统 #1 显示系统 #1 的状态。
系统 #2 显示系统 #2 的状态。
轴数据 #1 显示轴数据 #1 的状态。
轴数据 #2 显示轴数据 #2 的状态。
伺服放大器 显示伺服放大器的状态。
4-170801-002
(1) 系统 #1、系统 #2
显示作为
“
系统信息
”
选项卡初始界面的
“
系统 #1
”
选项卡。
在
“
系统信息
”
选项卡中显示有其他选项卡时，按 [ 系统 #1]Tab 或 [ 系
统 #2]Tab，便显示
“
系统 #1
”
选项卡或
“
系统 #2
”
选项卡。
[1]

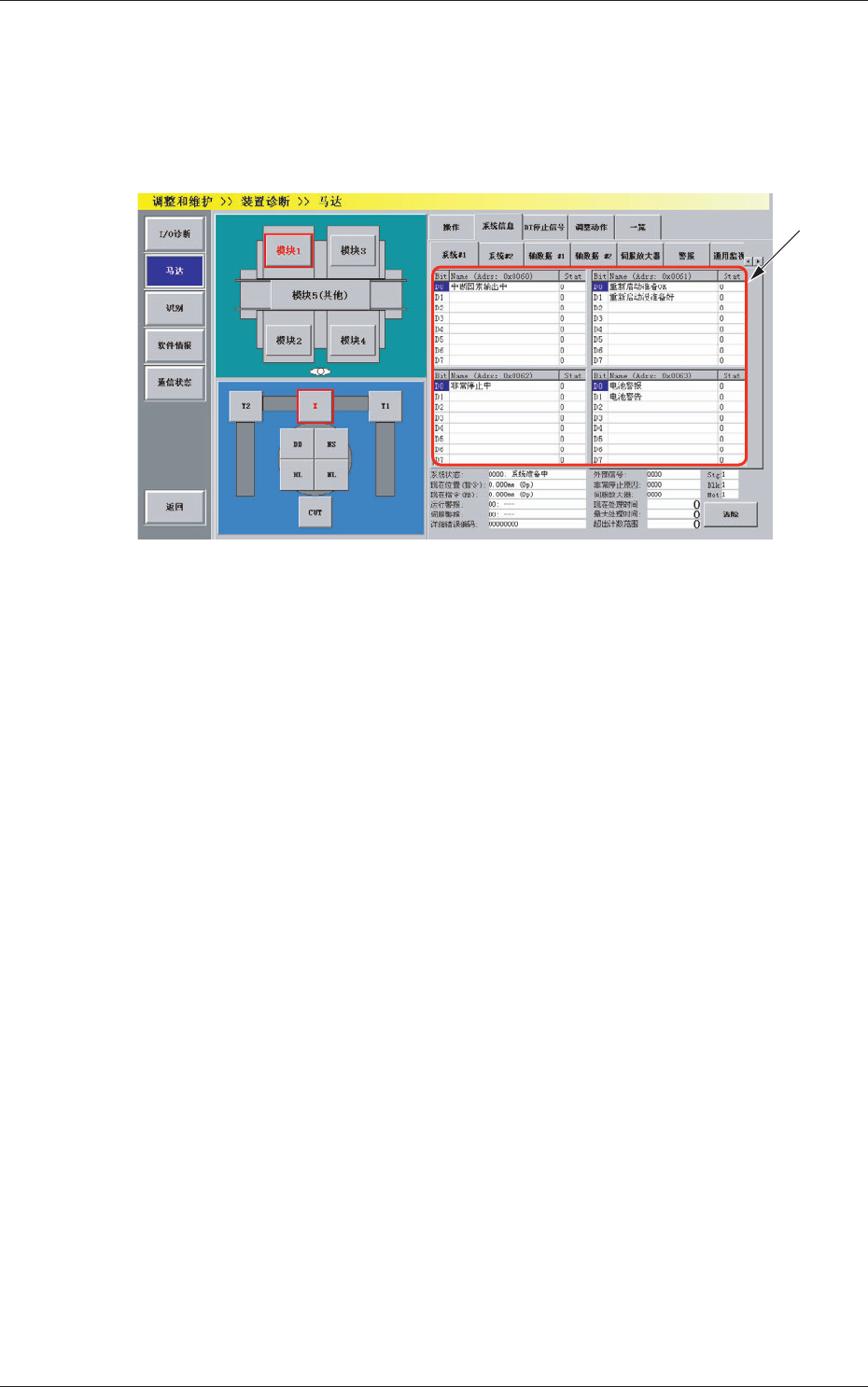

Fig.2D10
“
系统 #1
”
选项卡
[1] 状态显示
显示系统 #1 或系统 #2 的状态。
3.2
“
马达
”
界面
4-180801-002
3.2
“
马达
”
界面
(2) 轴数据 #1、轴数据 #2
在
“
系统信息
”
选项卡中，按 [ 轴数据 #1]Tab 或 [ 轴数据 #2]Tab，
便显示
“
轴数据 #1
”
选项卡或
“
轴数据 #2
”
选项卡。
[1]
Fig.2D11
“
轴数据 #1
”
选项卡
[1] 状态显示
显示轴数据 #1 或轴数据 #2 的状态。
