6.5 其他教示
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的安装头。
[2]
“
主吸嘴水平补正值
”
显示部
对指定吸嘴，显示补正值数据 (L 上下 (mm))。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[3] 吸嘴指定
[ 吸嘴指定 ] 按钮、吸嘴显示部
指定进行教示的吸嘴。
按 [ 吸嘴指定 ] 按钮，便显示
“
吸嘴指定
”
选择界面。
[4] 操作按钮
[ 吸嘴安装位置移动 ] 按钮
进行吸嘴的安装、拆卸时，按该按钮，指定吸嘴便旋转到装
置前侧。
[ 实行教示 ] 按钮
执行教示。
•
教示的步骤
进行主吸嘴的安装、拆卸时，按 [ 吸嘴安装位置移动 ] 按钮，指定吸嘴 ( 通
常为第一个吸嘴 ) 便旋转到装置前侧。
(1) 选择执行教示的安装头 (1 ～ 4)。
(2) 按 [ 实行教示 ] 按钮。
用线传感器计测主吸嘴的水平，所读入的数据成为补正值。
•
执行教示时，检测到启动条件。
•
教示结果显示在
“
主吸嘴水平补正值
”
显示部的
“
实行后
”
中。
结束教示后，指定安装头自动返回到原点。
4-1170708-001
6.5 其他教示
6.5.9 NL 轴原点补正值
在 NL 轴旋转时为不对元件造成冲击，对补正吸嘴上下结构和吸嘴滚轴
段差的补正值进行教示。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [NL 轴原点补正值 ] 按钮。

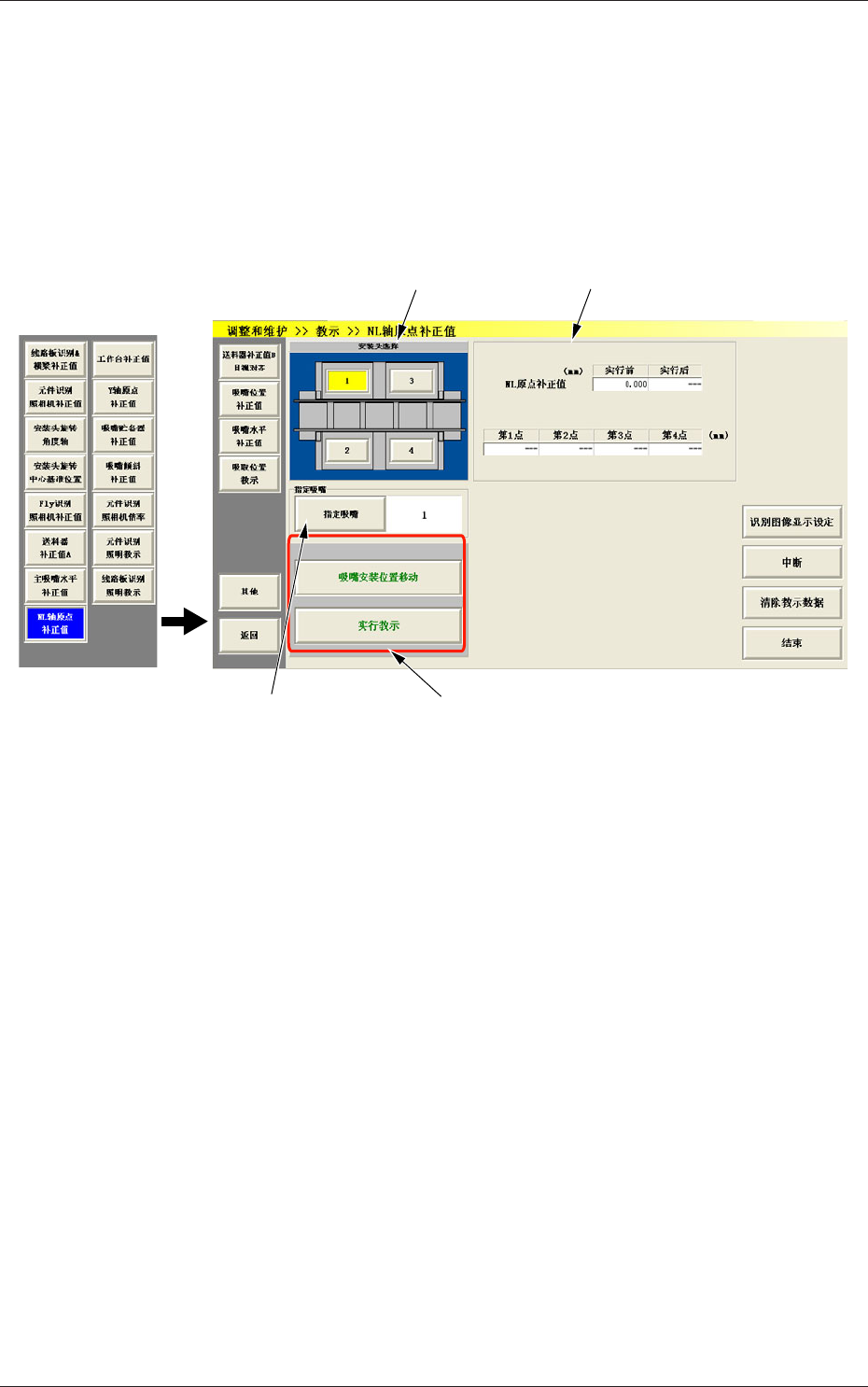

Fig.2D55
“
NL 轴原点补正值
”
界面
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的安装头。
[2]
“
NL 原点补正值
”
显示部
对指定吸嘴，显示补正值数据。
实行前 : 进行教示前的值。
实行后 : 进行教示后的结果。
[1]
[2]
[3]
[4]
4-1180708-001
6.5 其他教示
[3] 指定吸嘴
[ 指定吸嘴 ] 按钮、吸嘴显示部
基本上用吸嘴 1 进行教示，但是，也可以指定进行教示的吸嘴。
此时，按 [ 指定吸嘴 ] 按钮，便显示
“
指定吸嘴
”
选择界面。
[4] 操作按钮
[ 吸嘴安装位置移动 ] 按钮
进行吸嘴的安装、拆卸时，按该按钮，指定吸嘴便旋转到装
置前侧。
[ 实行教示 ] 按钮
执行教示。
•
教示的步骤
进行主吸嘴的安装、拆卸时，按 [ 吸嘴安装位置移动 ] 按钮，指定吸嘴 ( 通
常为第一个吸嘴 ) 便旋转到装置前侧。
(1) 选择执行教示的安装头 (1 ～ 4)。
(2) 按 [ 实行教示 ] 按钮。
用线传感器计测吸嘴的水平，根据将 NL 轴移动到 4 处所读
入的数据自动算出 NL 轴原点补正值。
•
执行教示时，检测到启动条件。
•
教示结果显示在
“
NL 原点补正值
”
显示部的
“
实行后
”
中。
结束教示后，指定安装头自动返回到原点。
