4-120 0708-001 6.5 其他教示 [4] 操作按钮 [ 栅格照相机倍率教示 ] 按钮 进行栅格照相机倍率教示。 [ 实行教示 ] 按钮 用选定安装头进行教示。 [ 确认实行 ] 按钮 使用教示结果，再次确认棋盘状标记。 [ 磨合无效 ] 按钮 设定磨合无效时，按该按钮。 按钮的背景色变为黄色。 [ 补正值无效 ] 按钮 将补正值设为无效时，按该按钮。 按钮的背景色变为黄色。 [ 横梁传送确认 ] 按钮 确认横梁传送。 [ …
4-1190801-002
6.5 其他教示
6.5.10 工作台补正值
根据用线路板识别照相机识别印刷在玻璃治具线路板 JG-0166( 选项 )
上的棋盘状标记，求取工作台补正值。
(1) 在
“
教示
”
子菜单栏中，按 [ 其他 ] 按钮，便弹出显示其他教示机
能菜单栏。
(2) 按弹出菜单栏中的 [ 工作台补正值 ] 按钮。

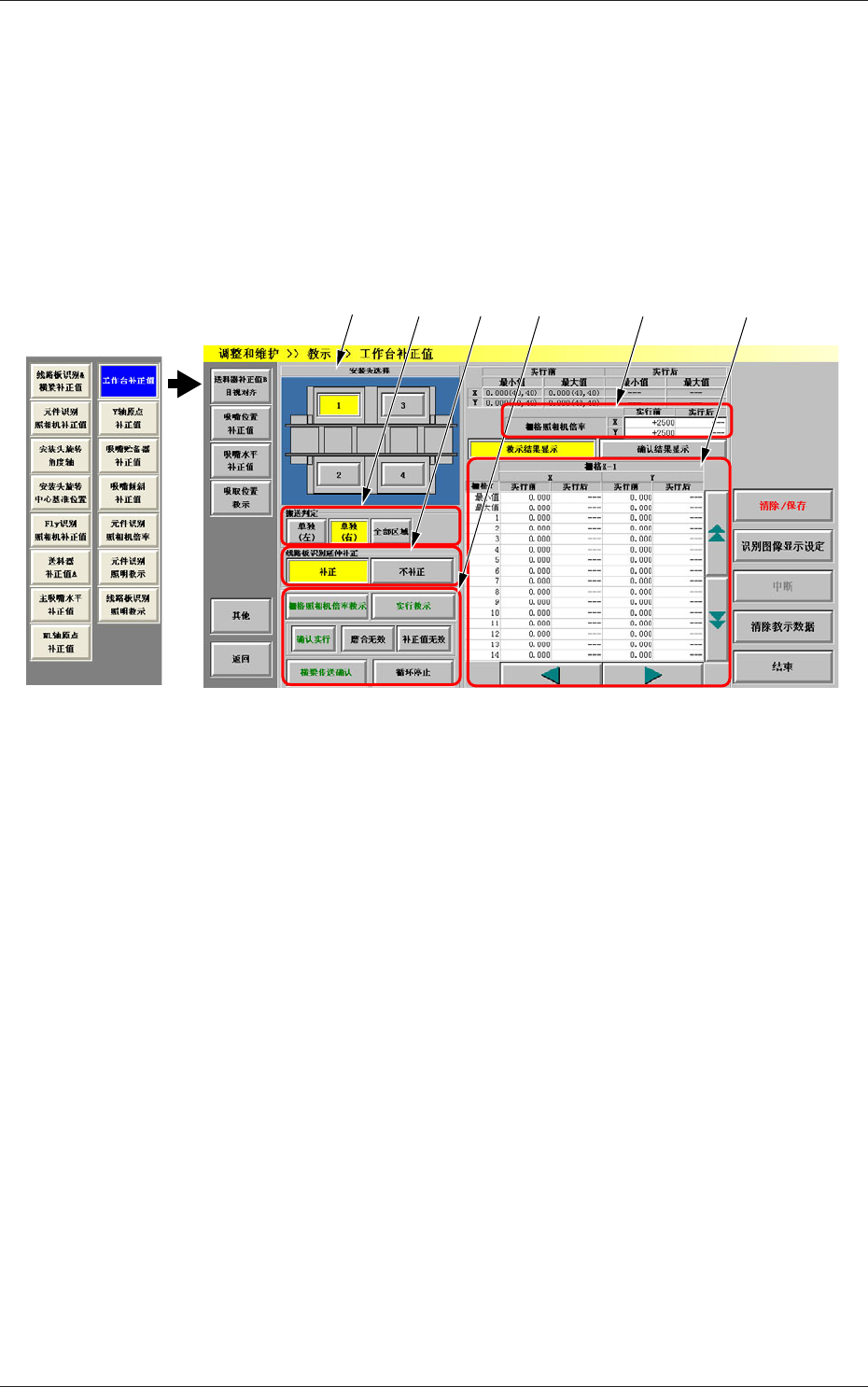

[1] [2] [3] [4] [6][5]
Fig.2D56
“
工作台补正值
”
界面
[1] 安装头选择按钮
用图像显示表示安装头的按钮。
选择进行教示的线路板识别照相机。
[2] 搬送判定按钮
用以下按钮选择线路板搬送的形态
[ 单独 ( 左 )] 按钮
[ 单独 ( 右 )] 按钮
[ 全部区域 ] 按钮
[3] 线路板识别延伸补正
进行线路板识别延伸补正时按 [ 补正 ] 按钮，不进行时按 [ 不补正 ]
按钮。
4-1200708-001
6.5 其他教示
[4] 操作按钮
[ 栅格照相机倍率教示 ] 按钮
进行栅格照相机倍率教示。
[ 实行教示 ] 按钮
用选定安装头进行教示。
[ 确认实行 ] 按钮
使用教示结果，再次确认棋盘状标记。
[ 磨合无效 ] 按钮
设定磨合无效时，按该按钮。
按钮的背景色变为黄色。
[ 补正值无效 ] 按钮
将补正值设为无效时，按该按钮。
按钮的背景色变为黄色。
[ 横梁传送确认 ] 按钮
确认横梁传送。
[ 循环停止 ] 按钮
进行循环停止。
[5] 栅格照相机倍率的显示
显示栅格照相机倍率教示的执行前和执行后的调整值。
[6] 补正值的显示
按以下按钮，切换显示数据。
[ 教示结果显示 ] 按钮
显示每个栅格教示的执行前和执行后的调整值。
[ 确认结果显示 ] 按钮
显示每个栅格的确认结果。
按下部的 [
] 或 [ ] 按钮，切换显示调整值的栅格。
4-1210708-001
6.5 其他教示
•
教示用治具
工作台补正值的教示使用玻璃治具线路板 JG-0166( 选项 )。
执行教示前，按纵长定位紧固在线路板定位中心。
•
教示的步骤
(1) 选择执行教示的安装头 (1 ～ 4)。
(2) 选择线路板搬送的形式。
(3) 进行线路板识别延伸补正时按 [ 补正 ] 按钮，不进行时按 [ 不
补正 ] 按钮。
(4) 按 [ 栅格照相机倍率教示 ] 按钮，便执行选定安装头的栅格
照相机倍率教示，其结果显示在
“
栅格照相机倍率
”
显示部
的
“
实行后
”
中。
(5) 按 [ 实行教示 ] 按钮，指定照相机 / 横梁 (1 ～ 4) 便移动到
所定识别标记位置，执行教示。
•
在教示的执行途中发生识别异常时或按操作台的 [STOP]
按钮，装置便进入暂停中状态。可以重新启动。
•
教示结果显示在
“
补正值的显示
”
的
“
实行后
”
中。
结束教示后，指定安装头自动返回到原点。
(6) 教示后，按 [ 确认实行 ] 按钮，使用教示结果，再次识别玻
璃治具线路板的棋盘状标记。
此时，设定模式无效时按 [ 磨合无效 ] 按钮，设定补正值无
效时按 [ 补正值无效 ] 按钮。
按 [ 确认结果显示 ] 按钮，在
“
补正值的显示
”
中便显示各
栅格的确认结果。
