4-12 0801-002 3.1 “ I/O 诊断 ” 界面 3.1.3 一览 一览显示 Stage #1 及 Stage #2 各传感器的输入输出状态。 在 “ I/O 诊断 ” 界面中，按 [ 一览 ]Tab，便显示 “ 一览 ” 选项卡。 [1] Fig.2D7 “ 一览 ” 选项卡 [1] 状态显示 显示每个 Stage 各部分的状态。
4-110801-002
3.1
“
I/O 诊断
”
界面
3.1.2 输出诊断
显示各传感器的输出状态。
在
“
I/O 诊断
”
界面中，按 [ 输出诊断 ]Tab，便显示
“
输出诊断
”
选项卡。
[1] [2]
[3]

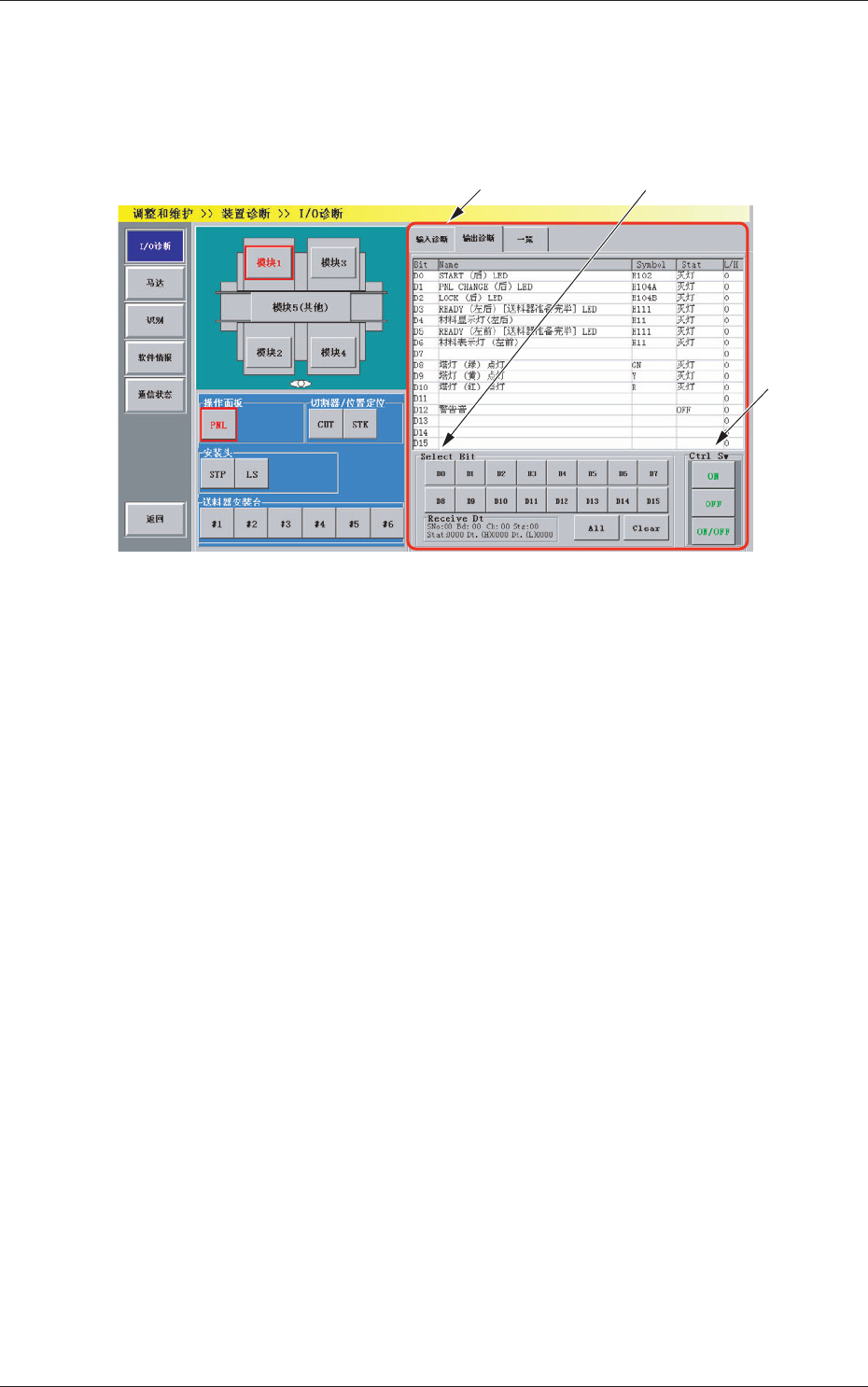

Fig.2D6
“
输出诊断
”
选项卡
[1] 状态显示
显示各部分的状态。
Bit : 显示 Bit 编号。
Name : 显示 Bit 的名称。
Symbol : 显示 Bit 的符号。
Stat : 显示 Bit 的状态。
L/H : 显示 Bit 的逻辑。
[2] Select Bit 按钮
选择进行输出诊断的 Bit 按钮。按下按钮，便红色显示相应于
“
状
态显示
”
的 Bit 行。
[3] Ctrl Sw
进行 Bit 的 ON/OFF 切换操作。
4-120801-002
3.1
“
I/O 诊断
”
界面
3.1.3 一览
一览显示 Stage #1 及 Stage #2 各传感器的输入输出状态。
在
“
I/O 诊断
”
界面中，按 [ 一览 ]Tab，便显示
“
一览
”
选项卡。
[1]

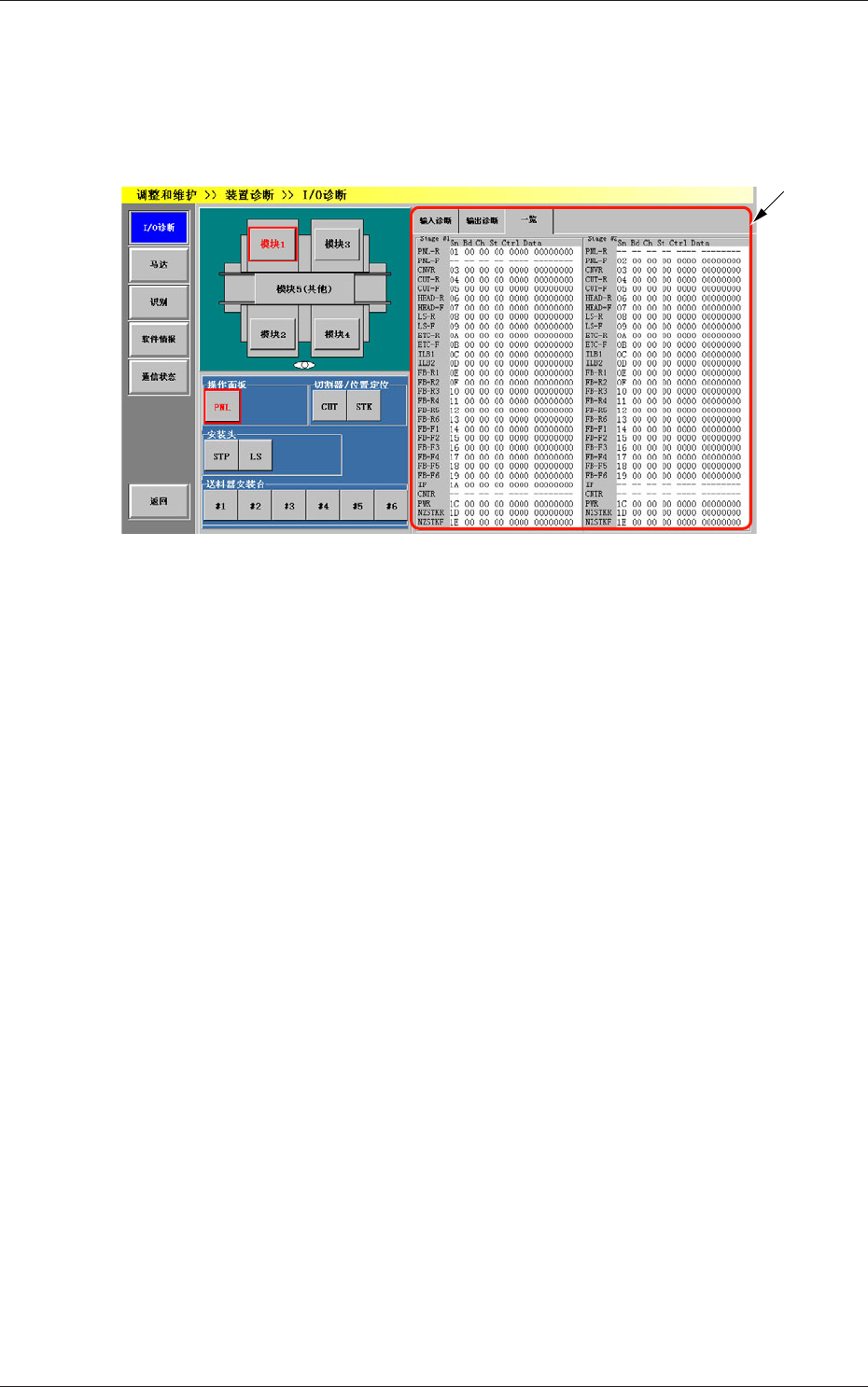

Fig.2D7
“
一览
”
选项卡
[1] 状态显示
显示每个 Stage 各部分的状态。
4-130801-002
3.2
“
马达
”
界面
3.2
“
马达
”
界面
进行各单元的手动动作 ( 手动调节 ) 和当前系统信息的显示等。
在
“
装置诊断
”
子菜单栏中，按 [ 马达 ] 按钮，便显示
“
马达
”
界面。
[3]
[2]
[1]

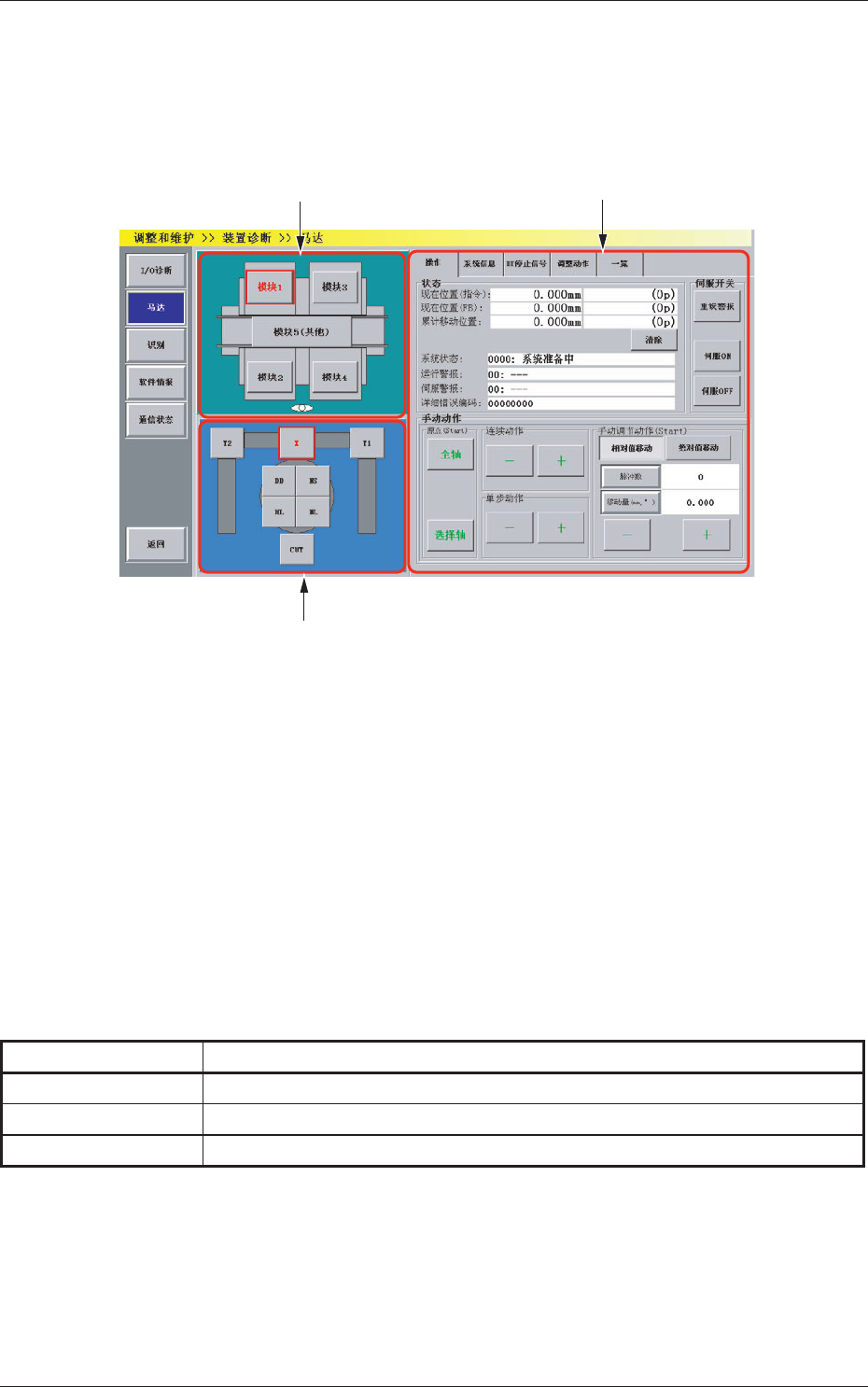

Fig.2D8
“
马达
”
界面
[1] 模块选择按钮
在装置的图像中显示的各模块被设为按钮。按下按钮，选择模块。
[2] 单元选择按钮
配置有用模块选择按钮选择的模块各单元按钮。按下按钮，选择
单元。
[3] Tab 及选项卡
“
马达
”
界面分为以下选项卡，按下 Tab，即可切换到各选项卡。
Table 2D4
Tab 内 容
操作 可以进行各单元的手动动作 ( 手动调节 )。
系统信息 显示装置当前的系统信息等。
一览 一览显示 Stage #1 及 Stage #2 各部分的状态。
