1-16 0708-001 2.6 数据的输入 2.6 数据的输入 就在操作界面上输入数据的方法进行说明。 2.6.1 数值数据的输入 (1) 在操作界面中，按显示输入界面的按钮，便显示输入界面。 Fig.2A13 数值数据的输入界面的示例 (2) 参考显示在界面下端的有效范围，用数字键输入，在输入界 面上端的显示框中便显示出所输入的数据。 (3) 确认所输入的数据后，按 [ 设定 ] 按钮，输入界面被关闭， 操作界面中便显示所输入的数…
1-15
[2-1] 装置详细状态显示
显示装置动作中的处理内容。
Fig.2A12-1 状态显示部 ( 显示装置详细状态时 )
电源接通开始
伺服 ON 开始
原点复位中
调整动作中
线路板搬运动作中
Note
开始处理时自动显示，结束后自动删除。
[3] 单板停止按钮
按该按钮，结束线路板的元件贴装、拔出线路板后便停止。
[4] 周期停止按钮
按该按钮，结束单线路板的元件贴装后便停止。
[5] 语言切换按钮
按该按钮，将操作界面的语言显示切换为英语或日本语。
0708-001
2.5 状态显示部
1-160708-001
2.6 数据的输入
2.6 数据的输入
就在操作界面上输入数据的方法进行说明。
2.6.1 数值数据的输入
(1) 在操作界面中，按显示输入界面的按钮，便显示输入界面。
Fig.2A13 数值数据的输入界面的示例
(2) 参考显示在界面下端的有效范围，用数字键输入，在输入界
面上端的显示框中便显示出所输入的数据。
(3) 确认所输入的数据后，按 [ 设定 ] 按钮，输入界面被关闭，
操作界面中便显示所输入的数据。
进行输入数据的修正或中断输入操作时，使用以下按钮。
[BS] 按钮
: 删除最后输入的一字节数据。
[AC] 按钮 : 删除显示框内显示的所有数据。
[ 重试 ] 按钮 : 重新输入。
[ 取消 ] 按钮 : 中断数据的输入操作。
Reference
关于口令等文字数据的输入请参照
“
2.6.2 文字数据的输入
”
章节。
1-170708-001
2.6 数据的输入
2.6.2 文字数据的输入
(1) 在操作界面中，按输入文字数据项目的按钮，便显示文字数
据的输入界面。

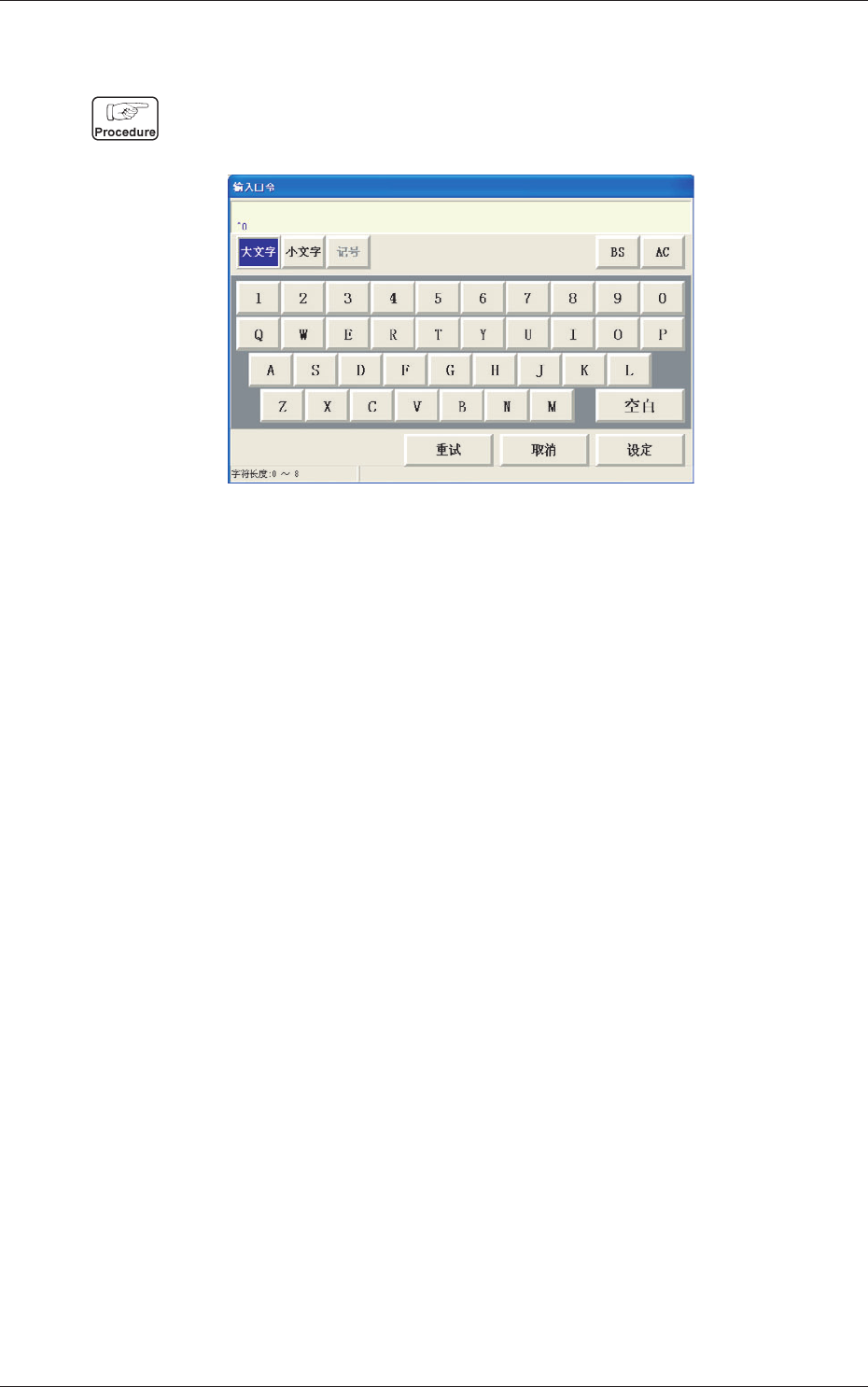

Fig.2A14 文字数据的输入界面示例 (
“
输入口令
”
界面 )
(2) 用输入界面上的键输入，在输入界面上端的显示框内便显示
所输入数据。
大写、小写、符号的输入切换，分别使用以下按钮。
[ 大文字 ( 大写 )] 按钮
: 输入大写时按该按钮，按钮变为
蓝色，键变为大写输入状态。
[ 小文字 ( 小写 )] 按钮 : 输入小写时按该按钮，按钮变为
蓝色，键变为小写输入状态。
[ 记号 ( 符号 )] 按钮 : 输入符号时按该按钮，按钮变为
蓝色，键变为符号输入状态。
(3) 确认所输入的数据后，按 [ 设定 ] 按钮，输入界面被关闭，
在操作界面中便显示所输入的数据。
进行输入数据的修正或中断输入操作时，使用以下按钮。
[BS] 按钮 : 删除最后输入的一字节数据。
[AC] 按钮 : 删除显示框内显示的所有数据。
[ 重试 ] 按钮 : 重新输入。
[ 取消 ] 按钮 : 中断数据的输入操作。
